5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4 5.11 X 피 더 모듈에 있는 LCD 및 상태 디 스 플 레이 관 찰 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 276 5.11.3 상 태 디 스 플 레이 – 녹 색 : 피더 모듈이 대기 상 태 에 있 으며 현 재 셋업에 포 함 되어 있습니다 . – 오 렌 지색 : 경고 신 호를 나 타내고 있습니다 . LC…
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.11 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
275
5.11.2 X 피더 모듈 2x8mm
X 피더 모듈에는 각 트랙을 위한 멀티컬러 상태 디스플레이와 작동 상태를 나타내기 위한 LED 디
스플레이가 있습니다 .
5

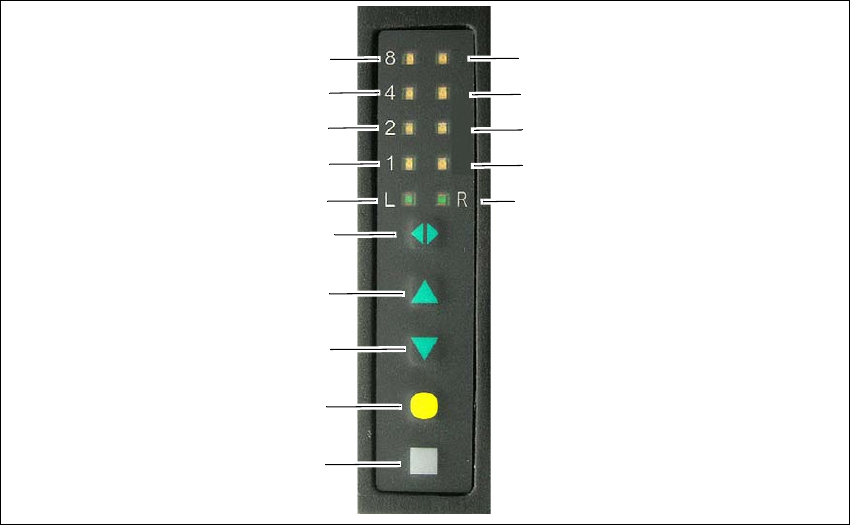

그림 . 5.11 - 2 2x8 mm X 피더 모듈에 있는 버튼 , LED 및 상태 디스플레이
(1) SET 버튼
(2) FOIL 버튼
(3) BACK 버튼
(4) FORWARD 버튼
(5) 오른쪽과 왼쪽 간의 스위칭을 위한 트랙 변경 버튼
(6) LED L 왼쪽 트랙 활성
(7) 왼쪽 트랙에 LED 1 mm 증분
(8) 왼쪽 트랙에 LED 2 mm 증분
(9) 왼쪽 트랙에 LED 4 mm 증분
(10)왼쪽 트랙에 LED 8 mm 증분
(11)LED R 오른쪽 트랙 활성
(12)오른쪽 트랙에 LED 1 mm 증분
(13)오른쪽 트랙에 LED 2 mm 증분
(14)오른쪽 트랙에 LED 4 mm 증분
(15)오른쪽 트랙에 LED 8 mm 증분
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.11 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
276
5.11.3 상태 디스플레이
– 녹색 :
피더 모듈이 대기 상태에 있으며 현재 셋업에 포함되어 있습니다 .
– 오렌지색 :
경고 신호를 나타내고 있습니다 . LCD 디스플레이에 경고 내용이 표시됩니다 .
– 빨간색 :
오작동이 발생했습니다 . LCD 디스플레이에 오류 메시지가 표시됩니다 .
– Off:
피더 모듈이 현재 셋업대로 되어 있지 않은 경우 .
참고 5
셋업에 포함되어 있지 않은 피더 모듈에 대해서는 장비 컨트롤러가 상태 디스플레이를 끕니다 .
라인에서 프로그래밍 시스템이 작업을 미리 설정한 경우에는 "LED 꺼짐 " 상태만 발생합니다 .
그러면 오퍼레이터는 셋업에 포함되어 있는 피더 모듈만을 주시하면 되므로 할 일이 어느 정도
줄어듭니다 .
실제 셋업 프로세스의 경우 스테이션에 셋업 정보가 없고 SIPLACE Pro 에서 스테이션 / 라인으
로 작업을 전송하지 않으면 각 피더 모듈의 LED 는 셋업을 한 후에 작동합니다 . 따라서 오퍼레
이터는 모든 것이 제대로 되어있는지를 알 수 있습니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.11 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
277
5.11.4 LCD 디스플레이
다음 표에는 LCD 디스플레이에 표시되는 문구 , 상태 디스플레이의 색과 모드 , 그 의미 및 문제
해결 조치 사항이 적혀있습니다 .
5.11.4.1 경고 및 해결책
5
5
5.11.4.2 오류 메시지 및 해결책
5
LCD 디스플레이
에 표시되는
LCD 디스플레이
상태
디스플레이
의미 문제해결
Remove Foil
( 호일을 제거합니
다)
오렌지색 커버 호일이 팽팽할 경우 (호
일 로커가 눌려져 있는 경우
)에는 선택한 기능을 사용할
수 없습니다 .
해당 기능을 수행하려면 기어 바퀴 쌍에서
호일을 빼내 잘라서 호일 로커에 가해지는
압력을 낮추십시오 .
LCD 디스플레이
에 표시되는
LCD 디스플레이
상태
디스플레이
의미 문제해결
없음 빨강 ,
점멸
피더 모듈 소프트웨어가 어
플리케이션에 연결되지 않음
어플리케이션 소프트웨어를 다시 로드함
피더 모듈 소프트웨어를 로드함
Handle --->>
(Handle --->>)
빨간색 피더 모듈에 신호가 있었으
나 아직 분리 핸들을 밀어넣
지 않음
분리 핸들을 밀어넣습니다 .
Low Voltage
(Low voltage)
오렌지색 전원을 켠 후 24V 공급 전압
이 전원을 켰을 때의 임계값
위로 상승하지 않음
전원 공급 장치 점검
Low Voltage
(Low
voltage)
빨간색 전원을 켠 후 24V 공급 전압
이 전원을 켰을 때의 임계값
위로 상승한 다음 멈춤
전원 공급 장치 점검
Feed Timeout
TransTimeout
(Timeout in tape
feeder cycle)
빨간색 테이프 피더 주기가 정해진
시간 안에 올바르게 끝나지
않았습니다 (" 공급 " 기능에
대한 시간 초과 ).
테이프 릴이 걸렸습니까?
컴포넌트 테이프와 컴포넌트 창 사이의 픽
업 공간에 걸려있는 부품은 없습니까?
일단 장애물을 제거했으면 화살표 키를 사
용하여 컨베이어를 다시 작동시킵니다 . 그
러면 피더 모듈이 결함이 발생
한 컨베이어
를 끝으로 옮긴 다음 제 위치로 반환합니다 .
Foil Torn
(Foil torn)
빨간색 정해진 시간 안에 호일이 팽
팽해지지 않았습니다 .
아마 호일이 찢어졌을 것입니다 . 새 호일을
끼우고 팽팽하게 합니다 .
