사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.15 컴포넌트 트롤리 결합 및 분리 (SX4 전용 ) 285 5 그림 . 5.15 - 2 컴포넌트 트롤리 - 핸 들 을 위로 올려 밈 → 양 손으 로 핸들을 잡 고 컴포넌트 트롤리를 장비에서 빼 냅 니다 . 5. 15 .3 컴포넌트 트롤리 이 동에 관한 안전 지침…
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.15 컴포넌트 트롤리 결합 및 분리 (SX4 전용 ) 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
284
5

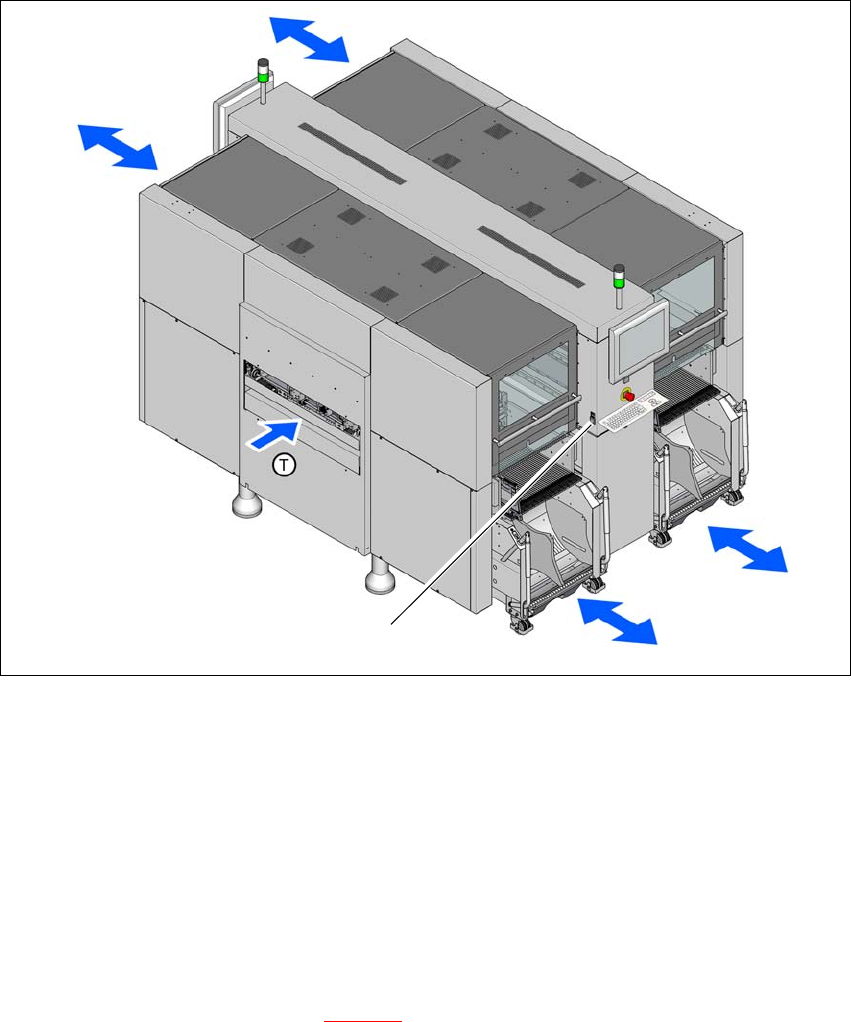

그림 . 5.15 - 1 컴포넌트 트롤리의 밀어넣기 또는 빼내기에 관한 안전 지침
그 외에도 보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 밀어
넣을 수 있습니다 .
(1) 로케이션에서 컴포넌트 트롤리 결합 및 분리를 위한 버튼
(T) PCB 이송 방향
5.15.2 컴포넌트 트롤리 도킹 해제
→ 컴포넌트 트롤리가 완전히 분리될 때까지 해당 장비 로케이션에서 버튼을 누릅니다 .
→ 두 핸들을 위로 올립니다(그림 5.15 - 2
의 항목 1).
(1)
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.15 컴포넌트 트롤리 결합 및 분리 (SX4 전용 )
285
5
그림 . 5.15 - 2 컴포넌트 트롤리 - 핸들을 위로 올려 밈
→ 양 손으로 핸들을 잡고 컴포넌트 트롤리를 장비에서 빼냅니다 .
5.15.3 컴포넌트 트롤리 이동에 관한 안전 지침
경고 5
사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래서 설명하는 규칙을 준수해야 합니다
.
→ 컴포넌트 트롤리를 옮길 때에는 항상 양손으로 손잡이를 잡아야 합니다 .
→ 피더 모듈을 완전하게 갖춘 컴포넌트 트롤리는 기울기가 20° 이상인 경우 옆이나 앞으로 뒤
집어질 수 있습니다 .
→ 트롤리가 이동하는 면은 이보다 기울기가 훨씬 작아야 합니다 .
→ 다른 장애물과 충돌하지 않도록 합니다 . 너무 빠르게 이동하면 트롤리가 앞으로 뒤집힐 우
려가 있습니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.15 컴포넌트 트롤리 결합 및 분리 (SX4 전용 ) 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
286
5.15.4 컴포넌트 트롤리 연결
5
그림 . 5.15 - 3 컴포넌트 트롤리와 컴포넌트 트롤리 도킹 장치 , SIPLACE X 시리즈
(1) 컴포넌트 트롤리 도킹 장치 , SIPLACE X 시리즈
(2) 컴포넌트 트롤리 , SIPLACE X 시리즈
(3) 잠금 걸쇠
주의 5
SIPLACE X 시리즈용 컴포넌트 트롤리를 장비에 밀어넣을 때에는 조심하고
잠금 걸쇠 (286
페이지에 있는 그림 5.15 - 3 의 항목 3) 가 장애물과 부딪치치 않도록 해야 합니
다.
