5.15.4 컴포넌트 트롤리 연결
5

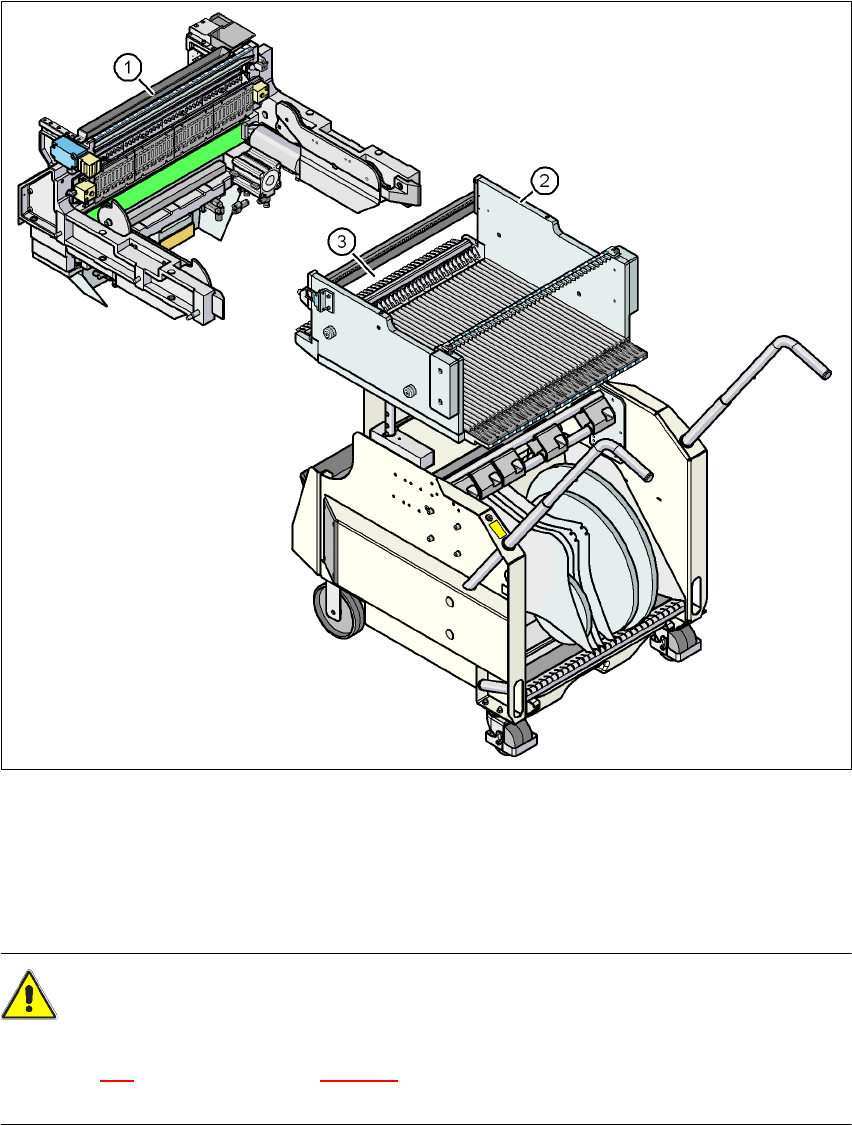

그림 . 5.15 - 3 컴포넌트 트롤리와 컴포넌트 트롤리 도킹 장치 , SIPLACE X 시리즈
(1) 컴포넌트 트롤리 도킹 장치 , SIPLACE X 시리즈
(2) 컴포넌트 트롤리 , SIPLACE X 시리즈
(3) 잠금 걸쇠
주의 5
SIPLACE X 시리즈용 컴포넌트 트롤리를 장비에 밀어넣을 때에는 조심하고
잠금 걸쇠 (286
페이지에 있는 그림 5.15 - 3 의 항목 3) 가 장애물과 부딪치치 않도록 해야 합니
다.
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.15 컴포넌트 트롤리 결합 및 분리 (SX4 전용 )
287
참고 5
X 시리즈 컴포넌트 트롤리를 결합하기 전에 X 피더 모듈의 앞쪽 끝에서 컴포넌트 테이프를
잘라냅니다 .
주의 5
실장 헤드가 컴포넌트 트롤리 영역 밖에 있는지 확인합니다 .
→ 컴포넌트 트롤리를 조심스럽게 장비 끝까지 밀어넣습니다 .
참고 5
보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 밀어넣을 수 있으므로 보호 덮개를 닫습니다 .
→ 트롤리가 완전히 결합될 때까지 해당 장비 로케이션에서 버튼을 누릅니다 .
→ 양 핸들에서 슬리브를 위로 밀고 (287
페이지에 있는 그림 5.15 - 4 의 항목 1) 핸들을 아래
로 내립니다 (287
페이지에 있는 그림 5.15 - 4 의 항목 2).
5

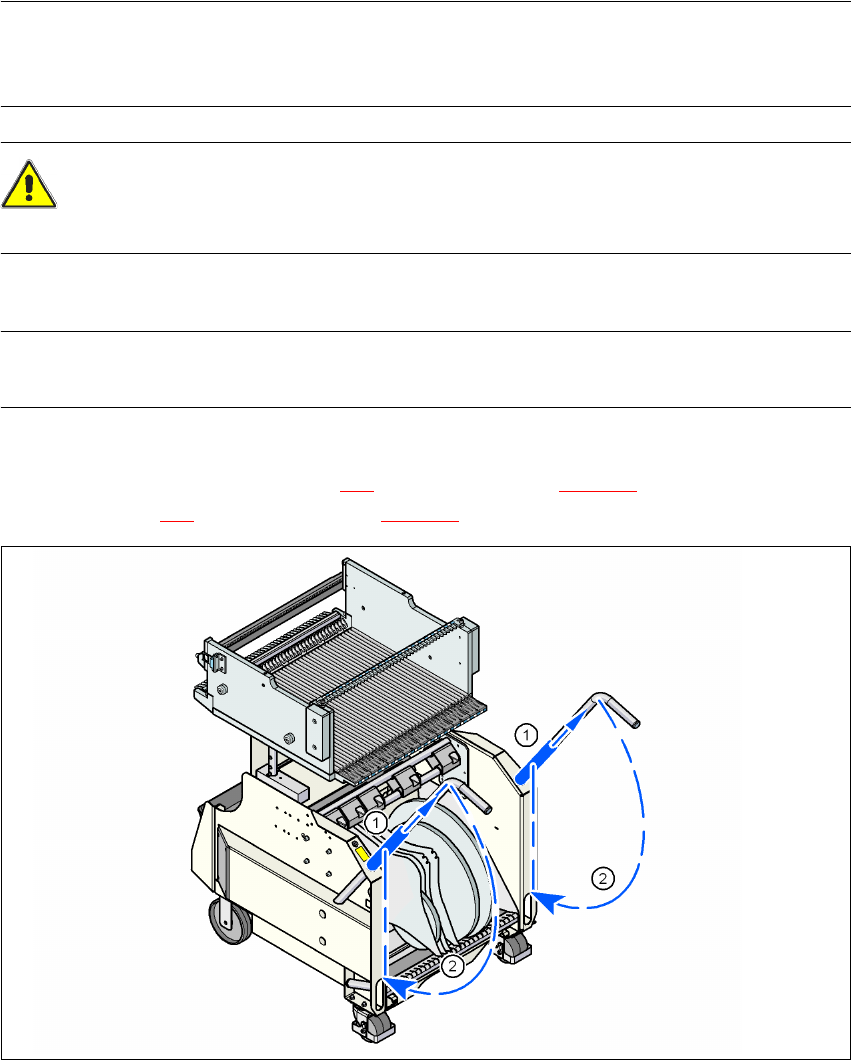

그림 . 5.15 - 4 X 시리즈 컴포넌트 트롤리 - 핸들을 아래로 내림
(1) 슬리브를 위로 밈
(2) 핸들을 아래로 접음
