6 스 테 이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4 6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 294 6 그림 . 6.1 - 4 SpeedStar 용 노즐 체 인 저 - 매거 진 변경 (1) 매 거진 을 올리는 레버 (2) 매 거진 구 멍 에 끼 우는 평 행 핀 (3) 마 이 크 로스위치를 트리 거 하기 위한 스프링 핀 (4) 잠 금…
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
293
6.1.1.5 작동에 관한 참고 사항
→ 어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
→ 잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵니다 .
→ 잠금 플레이트를 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 Collect&Place 헤드의 모든 노즐이 자신의 매거진으로 돌아왔는지
확인합니다 . 6
참고 6
컴포넌트가 매거진에 떨어지지 않도록 하십시오 . 그럴 경우 잠금 플레이트의 작동을 방해
할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
→ 노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6.1.1.6 매거진 변경
→ 레버 (294 페이지에 있는 그림 6.1 - 4 의 항목 1) 를 눌러
스냅 집게의 볼 (294
페이지에 있는 그림 6.1 - 4 의 항목 5) 에서 매거진을 해제합니다 . 매
거진을 바닥에서 들어냅니다 .
경고 6
매거진 위로 튀어나온 레버 ( 그림 6.1 - 4
의 항목 1) 는 헤드와 충돌할 수 있습니다 . 그러므로
매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
294
6

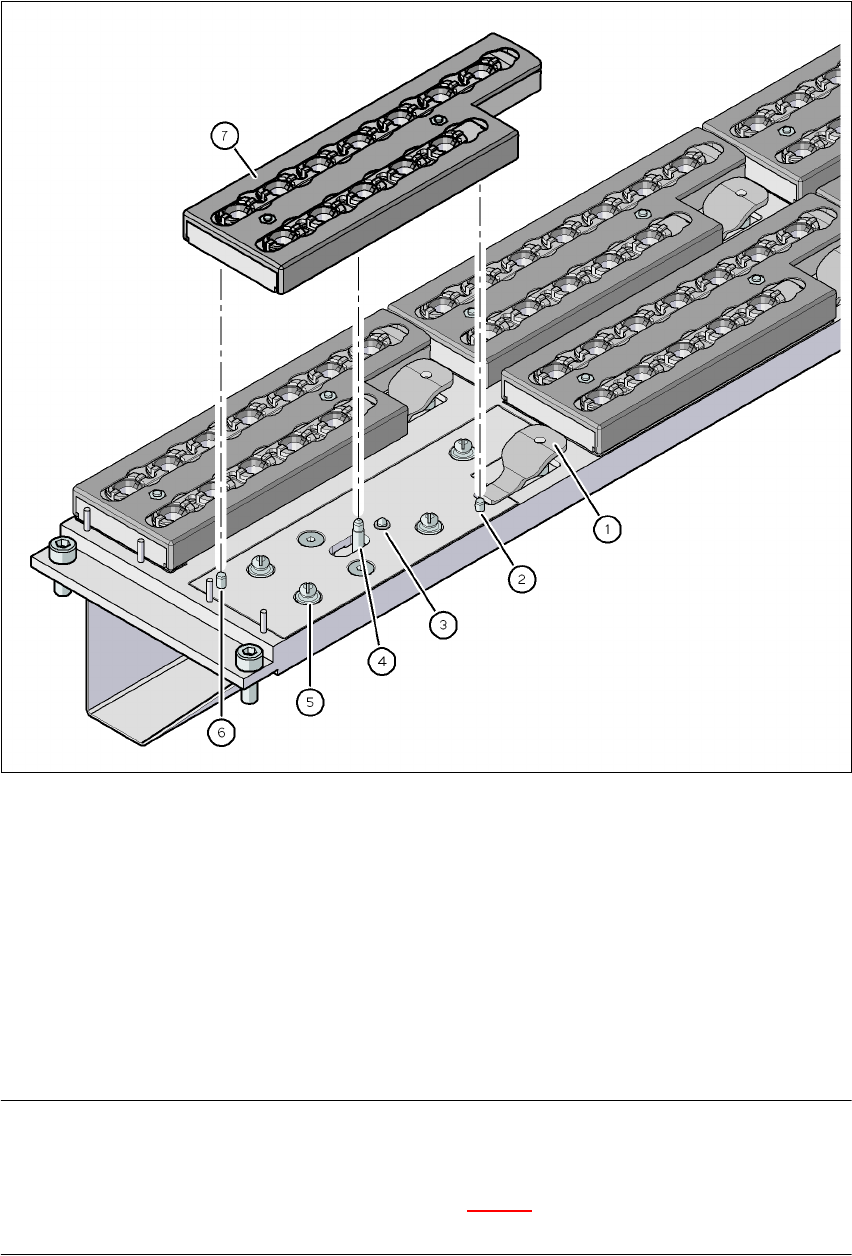

그림 . 6.1 - 4 SpeedStar 용 노즐 체인저 - 매거진 변경
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 마이크로스위치를 트리거하기 위한 스프링 핀
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) “매거진 잠금” 위치에 있는 잠금 플레이트
참고 6
– 잠금 플레이트를 “매거진 잠금” 위치로 이동시킵니다 .
– 끼우기 전에 센터링 핀 (294 페이지에 있는 그림 6.1 - 4
의 항목 2 와 6) 이 센터링 구멍과 슬
롯 안으로 들어가도록 매거진을 정렬합니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
295
→ 스냅 집게 볼 (294
페이지에 있는 그림 6.1 - 4 의 항목 5) 에 매거진을 올려 놓습니다 .
→ 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.1.7 위치 탐지
노즐 체인저의 각 매거진에는 피듀셜이 두 개씩 있습니다 . 하나는 위치를 결정하기 위한 피듀셜
이고 다른 하나는 각도 위치를 결정하기 위한 피듀셜입니다 .
6

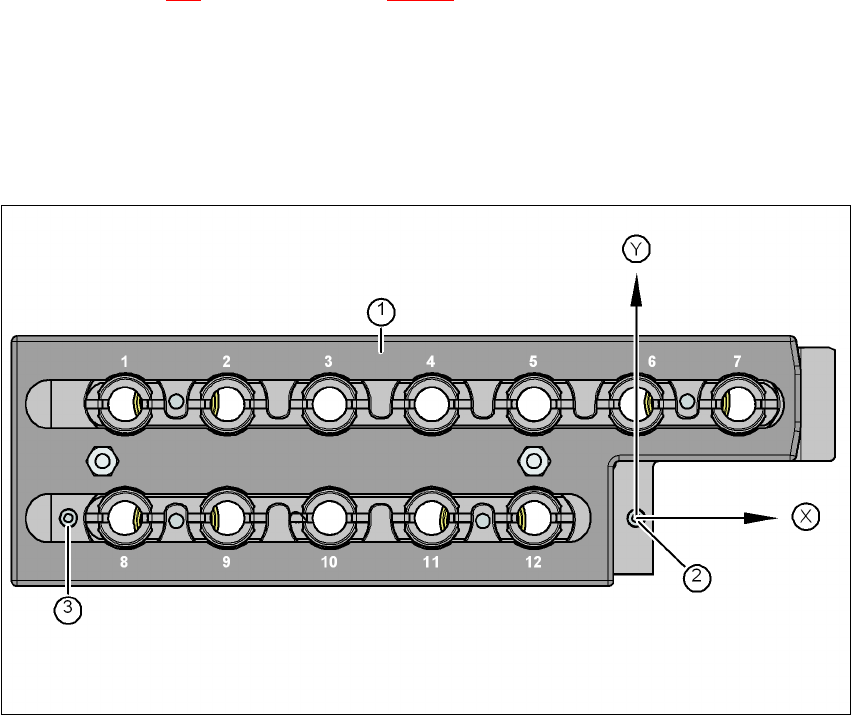

그림 . 6.1 - 5 노즐 매거진 - 홀더 번호지정 , 위치 및 각도 위치 파악을 위한 피듀셜
(1) " 매거진 열림 " 위치에 있는 잠금 플레이트
(2) 위치를 파악하기 위한 피듀셜
(3) 각도 위치를 결정하기 위한 피듀셜
