6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
300
참고 : 6
– 로케이션 2 와 4 에 있는 실장 헤드는 맨 안쪽 노즐 매거진 2 개에는 액세스할 수 없습니다(그
림 6.1 - 9
의 항목 2).
– 누락된 매거진 또는 제대로 장착되지 않은 매거진이 있을 경우 안전 회로가 장비를 중단시키
기 때문에 매거진의 위치는 모두 채워져야 합니다 .
6.1.2.4 조립
노즐 체인저는 컴포넌트 트롤리 도킹 장치에 고정됩니다 .
6

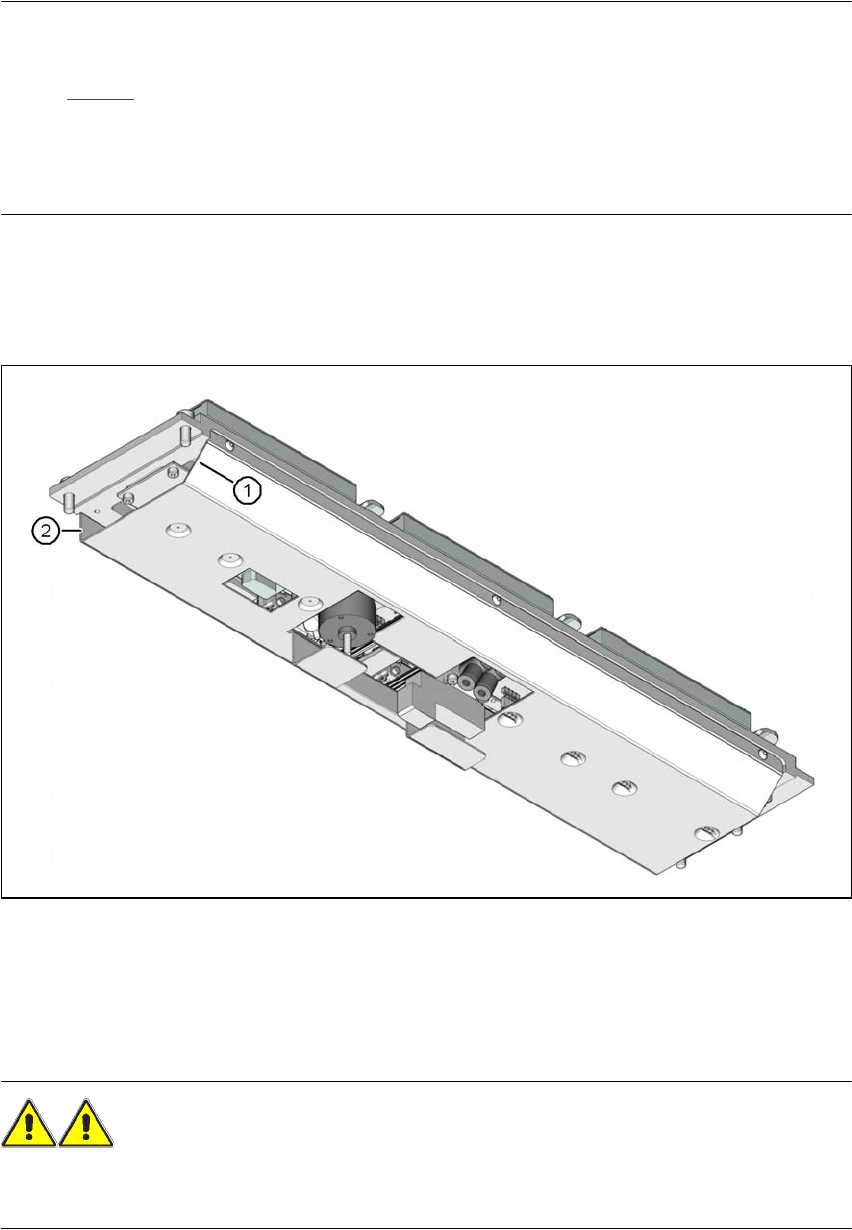

그림 . 6.1 - 10 노즐 체인저의 어셈블리 위치 - 아래에서 보기
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
→ 경사면이 컴포넌트 트롤리 도킹 장치 쪽으로 향하도록 노즐 체인저를 배열합니다 .
경고 6
– 각 실장 헤드의 해당 노즐 체인저만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다.
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
301
6.1.2.5 작동에 관한 참고 사항
→ 어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
→ 잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵니다 .
→ 잠금 플레이트를 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 Collect&Place 헤드의 모든 노즐이 자신의 매거진으로 돌아왔는지
확인합니다 . 6
참고 6
컴포넌트가 매거진에 떨어지지 않도록 하십시오 . 그럴 경우 잠금 플레이트의 작동을 방해
할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
→ 노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6.1.2.6 매거진 변경
→ 레버 (302 페이지에 있는 그림 6.1 - 11 의 항목 1) 를 눌러 스냅 집게의 볼 (302 페이지에 있
는 그림 6.1 - 11
의 항목 5) 에서 매거진을 해제합니다 . 매거진을 바닥에서 들어냅니다 .
경고 6
매거진 위로 튀어나온 레버(그림 6.1 - 11
의 항목 1) 는 헤드와 충돌할 수 있습니다 . 그러므로
매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
302
6

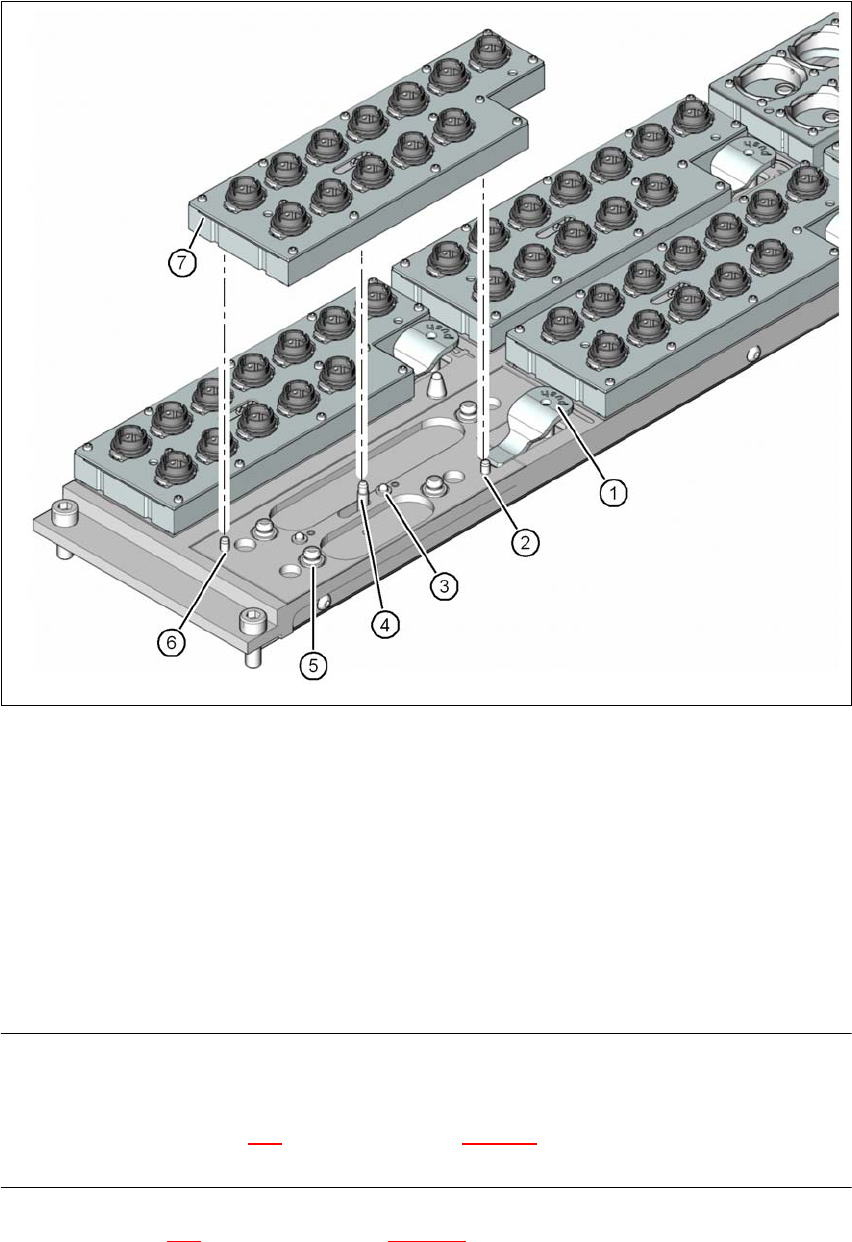

그림 . 6.1 - 11 매거진 변경
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 매거진 인식용 마이크로스위치와 안전 루프를 트리거하기 위한 스프링 핀
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) “매거진 잠금” 위치에 있는 잠금 플레이트
참고 6
– 잠금 플레이트를 “매거진 잠금” 위치로 이동시킵니다 .
– 끼우기 전에 센터링 핀 (302
페이지에 있는 그림 6.1 - 11 의 항목 2 와 6) 이 센터링 구멍과 슬
롯 안으로 들어가도록 매거진을 정렬합니다 .
→ 스냅 집게 볼 (302
페이지에 있는 그림 6.1 - 11 의 항목 5) 에 매거진을 올려 놓습니다 .
