사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
303
→ 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.2.7 위치 탐지
노즐 체인저의 각 매거진에는 피듀셜이 두 개씩 있습니다 . 하나는 위치를 결정하기 위한 피듀셜
이고 다른 하나는 각도 위치를 결정하기 위한 피듀셜입니다 .
6
그림 . 6.1 - 12 노즐 매거진 - 위치 및 각도 위치 결정을 위한 피듀셜
(1) " 매거진 열림 " 위치에 있는 잠금 플레이트
(2) 각도 위치를 결정하기 위한 피듀셜
(3) 위치를 파악하기 위한 피듀셜
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
304
6.1.3 SIPLACE TwinStar 용 노즐 체인저 (SX4 전용 )
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
6
그림 . 6.1 - 13 SIPLACE TwinStar 용 노즐 체인저
6.1.3.1 설명
이 노즐 체인저는 노즐 매거진을 최대 12 개까지 수용할 수 있습니다 . 다음 2 가지 유형의 매거
진을 사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용 매거진이 그것입니다 . 이 매
거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 접시머리 나사 2 개로
고정합니다 .
6.1.3.2 기술 데이터
6
SIPLACE TwinStar 용 노즐 체인저
치수 (L x W x H) 448 mm x 68.5 mm x 49 mm
노즐 홀더 개수 표준 노즐의 경우 16 개
특수 노즐 또는 그리퍼의 경우 4 개
노즐 유형 5xx, 표준
4 xx(어댑터 포함 )
9 xx(어댑터 포함 )
노즐 전환 시간 노즐당 약 2 초
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
305
6.1.3.3 TwinStar 용 노즐 체인저의 위치
TwinStar 용 다음 로케이션 각각에 하나의 노즐 체인저를 설치할 수 있습니다 .
로케이션 1, 3 및 4 에서의 노즐 체인저 : 12 개의 매거진
로케이션 2 에서의 노즐 체인저 : 10 개의 매거진
따라서 매거진 22 개가 있는 노즐 체인저 총 2 개와 노즐 가라지 총 44 개를 수용할 수 있습니다 .
6

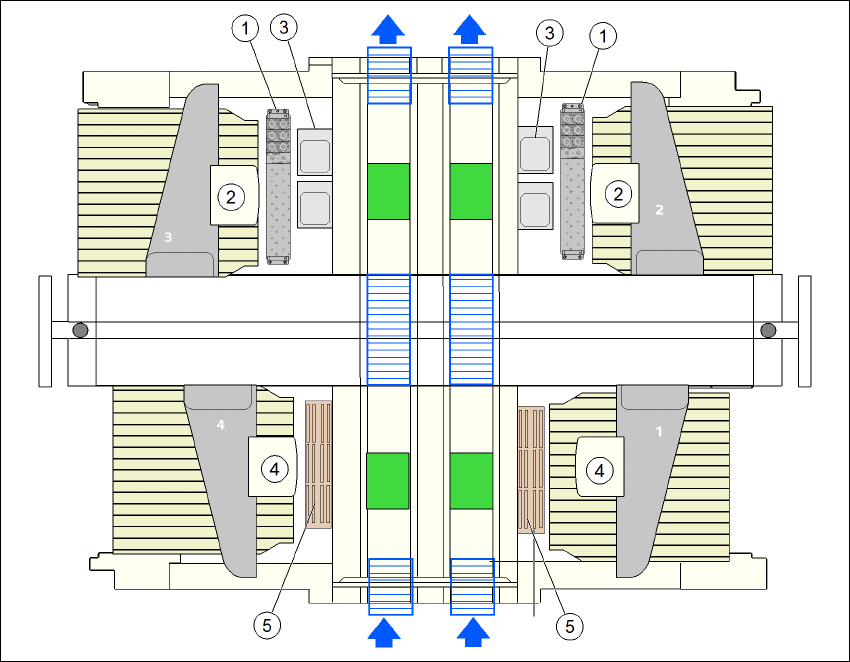

그림 . 6.1 - 14 TwinStar 용 노즐 체인저의 위치 - 구성 예
(1) TwinStar 용 노즐 체인저
(2) TwinStar
(3) 고정식 카메라
(4) MultiStar
(5) MultiStar 용 노즐 체인저
