사용자 매뉴얼 SIPLACE SX4/DX4 6 스 테 이션 확장 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.4 SIPLACE X 시리 즈 의 컴포넌트 트롤리용 도 킹 스 테 이션 313 6 그림 . 6.4 - 2 도킹 스테이션 - 치수 (mm), 연 결 지점 313 페이지에 있는 그림 6.4 - 2 의 범 례 (1) 압축 공기 연 결 (2) CA N 버스 연 결…
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.4 SIPLACE X 시리즈의 컴포넌트 트롤리용 도킹 스테이션 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
312
311
페이지에 있는 그림 6.4 - 1 의 범례
(1) 도킹 스테이션
(2) X 시리즈 컴포넌트 트롤리 도킹 장치
(3) 경고 표지 W204 가 부착된 보호 플레이트
(4) 전환 테이블 가이드 및 도킹용 레일
(5) 컴포넌트 트롤리 잠금 레버
(6) EDIF( 에너지 및 데이터 인터페이스 )
도킹 스테이션이 수행하는 주 작업은 다음과 같습니다 .
– 컴포넌트 트롤리 및 X 피더 모듈에 에너지 공급
– 컴포넌트 트롤리 및 X 피더 모듈에 압축 공기 공급
– 사전 셋업 로케이션 PC 와 피더 모듈 간 통신 인프라 제공
도킹 스테이션을 이용하여 오퍼레이터는 생산 환경 밖에서 X 피더 모듈에 기능 테스트를 수행하
고 셋업을 점검할 수 있습니다 . 각각 네 개의 도킹 스테이션으로 구성되고 사전 셋업 PC 의 CAN
버스를 통해 연결되어 있는 두 행이 있습니다 . 각 도킹 스테이션마다 자체적으로 전원 및 압축
공기에 연결됩니다 .
도킹 스테이션의 컴포넌트 트롤리 도킹 장치 (311
페이지에 있는 그림 6.4 - 1 의 항목 2) 는 필
요한 PCB 컨베이어 높이에 맞게 조절할 수 있습니다 . 사전 셋업 작업을 수행하려면 컴포넌트 트
롤리를 도킹 스테이션 (311
페이지에 있는 그림 6.4 - 1 의 항목 1) 으로 밉니다 . 컴포넌트 트롤
리는 측면에 장착되어 있는 롤러 베어링을 이용하여 도킹 장치의 레일을 따라 이동하여 에너지
및 데이터 인터페이스와 연결됩니다 . 피더 모듈 EDIF 가 있는 전환 테이블은 정확히 컴포넌트 트
롤리 도킹 장치의 EDIF(311
페이지에 있는 그림 6.4 - 1 의 항목 5) 와 관련하여 위치가 정해지
며 이 위치에 두 개의 잠금 레버로 고정됩니다 . 보호 플레이트 (311
페이지에 있는 그림 6.4 - 1
의 항목 3) 는 도킹 스테이션에 밀어 넣어진 경우 컴포넌트 트롤리 롤러에 대한 접근을 방지합니
다.
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.4 SIPLACE X 시리즈의 컴포넌트 트롤리용 도킹 스테이션
313
6
그림 . 6.4 - 2 도킹 스테이션 - 치수 (mm), 연결 지점
313 페이지에 있는 그림 6.4 - 2 의 범례
(1) 압축 공기 연결
(2) CAN 버스 연결
(3) 전원 공급 장치 연결
6.4.2 기술 데이터
6
크기
길이 x 폭 950 mm x 930 mm
높이PCB 컨베이어 높이가 864 mm 인 경우 : 900 mm
PCB 컨베이어 높이가 894 mm 인 경우 : 930 mm
PCB 컨베이어 높이가 914 mm 인 경우 : 950mm
무게 120 kg
압축 공기 압력 값
p
min
p
max
0.5MPa(5.0bar)
1.0MPa(10.0bar)
압축 공기 연결 연결 플러그 KS 2-M5-A
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.4 SIPLACE X 시리즈의 컴포넌트 트롤리용 도킹 스테이션 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
314
6
6
6.4.3 도킹된 컴포넌트 트롤리가 포함된 도킹 스테이션의 치수
6

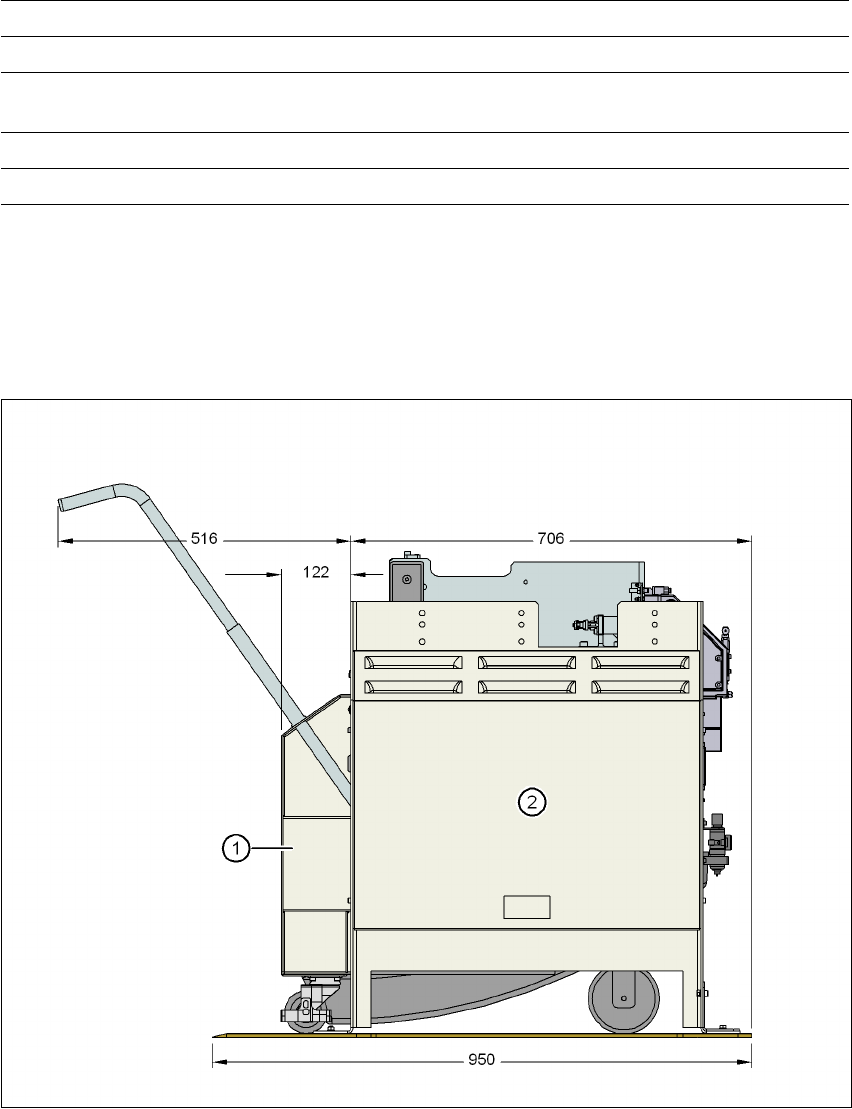

그림 . 6.4 - 3 도킹된 컴포넌트 트롤리가 포함된 도킹 스테이션 - 치수 (mm)
(1) 컴포넌트 트롤리
(2) 도킹 스테이션
압축 공기 소비 50 Nl/min
a
공급 전압 88 - 264 V~
정격 전류 3.5 A (230 V~)
7 A (115 V~)
공칭 피상 전력 0.8kW
퓨즈 2 x 8A
a) 20°C 및 1013 hPa 에서의 일반적 대기 조건 하에서
