6 스 테 이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4 6.8 MultiStar 용 컴포넌트 카메라 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 324 6 .8 M ul t iS ta r 용 컴포넌트 카메라 6. 8. 1 컴포넌트 카메라 , 고정 식, P&P , 타 입 33 , 55 x 45 , 디 지 털 품 목 번호 00519902 -xx CPP 헤…
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.7 TwinStar 용 컴포넌트 카메라 , FC 카메라
323
6.7.3 기술 데이터
6
6
6
6
6.7.4 위치
고정식 컴포넌트 카메라의 위치 및 관련 구성은 144 페이지의 3.8.2 단원에 설명되어 있습니다 .
컴포넌트 치수 단일 컴포넌트 측정의 경우 0.2 mm x 0.2 mm ~ 16 mm x 16 mm
컴포넌트 범위 0402 부터 SO, PLCC, QFP, 소켓 , 플러그, BGA, 특수 부품 , 베어
다이 , 플립칩 , 실드
최소 리드 피치 0.25 mm
최소 리드 폭 0.1 mm
최소 볼 피치 0.14 mm
최소 볼 지름 0.08 mm
시야 영역 19.4 mm x 19.4 mm
조명 방법 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.8 MultiStar 용 컴포넌트 카메라 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
324
6.8 MultiStar 용 컴포넌트 카메라
6.8.1 컴포넌트 카메라 , 고정식, P&P, 타입 33, 55 x 45, 디지털
품목 번호 00519902-xx CPP 헤드용 고정식 카메라 , 타입 33
6

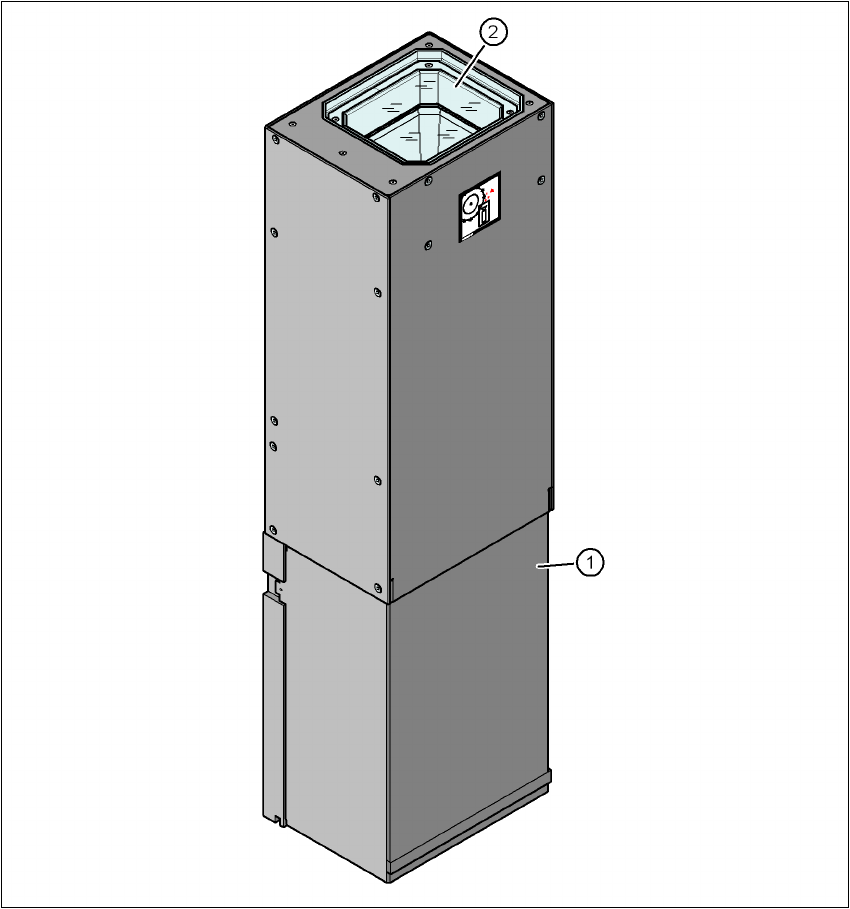

그림 . 6.8 - 1 33 타입 (55x45) 고정식 디지털 P&P 컴포넌트 카메라의 구조
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 조명 및 렌즈 조절장치의 유리판
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.8 MultiStar 용 컴포넌트 카메라
325
6.8.1.1 기술 데이터
6
6
6.8.1.2 위치
고정식 컴포넌트 카메라의 위치 및 관련 구성은 144 페이지의 3.8.2 단원에 설명되어 있습니다 .
6.8.2 C&P 컴포넌트 카메라 (38 타입，16 x 16，숫자)
품목 번호 00119783-xx 컴포넌트 카메라 , C&P, 타입 38, 16 x 16, 디지털
6
이 컴포넌트 카메라는 고품질 요건의 01005 실장용 CPP 헤드 (C&P 모드 ) 가 있는 표준 카메라
대신 사용됩니다 .
컴포넌트 치수 0.5 mm x 0.5 mm ~ 55 mm x 45 mm
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.35 mm
최소 볼 지름 0.2 mm
시야 영역 65 mm x 50 mm
조명 방법 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
