사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.5 SX4/DX4 장비 작동에 관한 안전 지침 59 2. 5. 7 연속 작동 중 C&P 20 실장 헤드에서의 고온 2 그림 2.5 - 2 연속 작동 중 SpeedStar(C&P20) 에서의 고온 (1) 온 도 라벨 , 품 목 번호 03031926…
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.5 SX4/DX4 장비 작동에 관한 안전 지침 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
58
2.5.6 노즐 체인저 사용에 대한 안전 지침
다음 지침을 준수하여 실장 헤드와 노즐 체인저 간의 충돌 위험을 방지하십시오 .
경고
실장 헤드를 위한 노즐 매거진과 함께 각 실장 헤드에 맞는 올바른 노즐 체인저를 항상 설치하도
록 하십시오 . 혼합 구성 시 헤드가 충돌할 위험이 있습니다 . 2
경고
매거진 위로 튀어나온 레버는 실장 헤드 충돌을 초래할 수 있습니다 . 그러므로 매거진에서 레버
가 튀어나오지 않도록 해야 합니다 . 2
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.5 SX4/DX4 장비 작동에 관한 안전 지침
59
2.5.7 연속 작동 중 C&P20 실장 헤드에서의 고온
2
그림 2.5 - 2 연속 작동 중 SpeedStar(C&P20) 에서의 고온
(1) 온도 라벨 , 품목 번호 03031926-01
(2) 스타 모터용 하우징
(3) 핸들
주의
고온 2
스타 모터 케이스 및 실장 헤드의 핸들은 연속 작동 중에 22°C 를 초과하는 주변 온도에서 매우
뜨거워질 수 있습니다 . 부품을 만질 때 주의하십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.5 SX4/DX4 장비 작동에 관한 안전 지침 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
60
2.5.8 연속 작동 중 X 피더 모듈에서의 고온
2

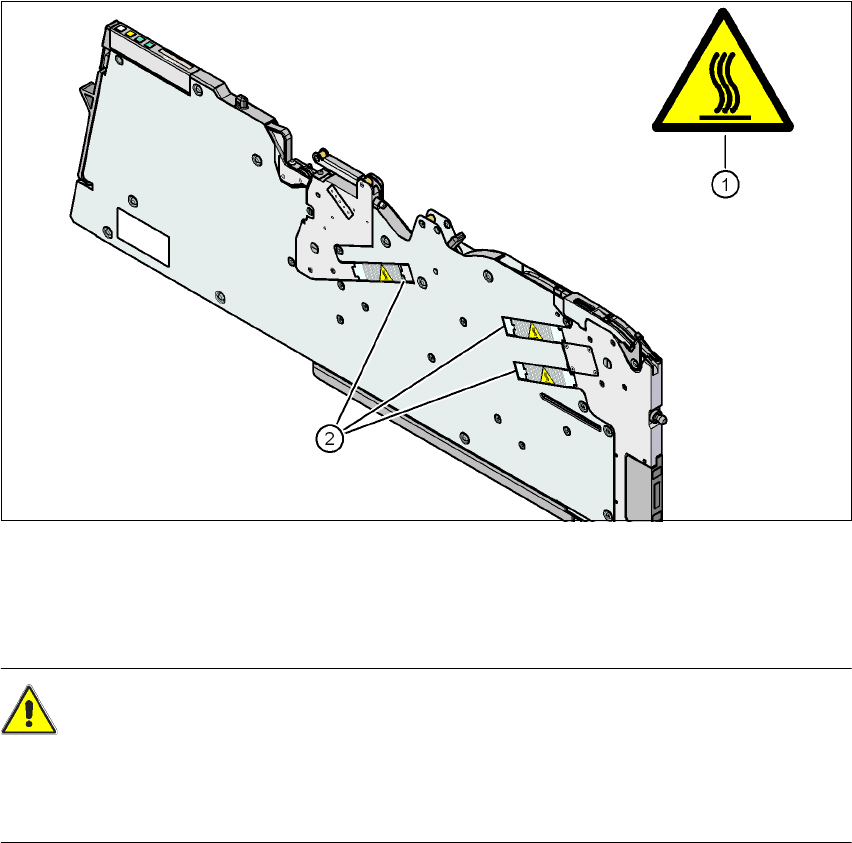

그림 2.5 - 3 연속 작동 중 X 피더 모듈에서의 고온
(1) 온도 라벨 , 품목 번호 03031926-01
(2) 스테핑 모터
주의
고온 2
스테핑 모터는 연속 작동 중에 22°C 를 초과하는 주변 온도에서 매우 매우 뜨거워질 수 있습니다
. 모터를 만질 때 주의하십시오 .
