사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.6 SX4 장비에 대한 추가 안전 지침 61 2 .6 S X4 장비에 대한 추가 안전 지침 2. 6. 1 T wi nS tar 에서 Z 축의 수동 이동에 관한 안전 지침 주 의 TwinStar 에서의 파쇄 위험 2 절 대로 반환 장치의 범 퍼에서 손으 로 Z …
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.5 SX4/DX4 장비 작동에 관한 안전 지침 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
60
2.5.8 연속 작동 중 X 피더 모듈에서의 고온
2
그림 2.5 - 3 연속 작동 중 X 피더 모듈에서의 고온
(1) 온도 라벨 , 품목 번호 03031926-01
(2) 스테핑 모터
주의
고온 2
스테핑 모터는 연속 작동 중에 22°C 를 초과하는 주변 온도에서 매우 매우 뜨거워질 수 있습니다
. 모터를 만질 때 주의하십시오 .
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.6 SX4 장비에 대한 추가 안전 지침
61
2.6 SX4 장비에 대한 추가 안전 지침
2.6.1 TwinStar 에서 Z 축의 수동 이동에 관한 안전 지침
주의
TwinStar 에서의 파쇄 위험 2
절대로 반환 장치의 범퍼에서 손으로 Z 축을 아래로 내리지 마십시오 . 실린더의 강한 스프링 장
력은 범퍼를 매우 빠르게 후진시키며 이로 인해 손가락에 부상을 입힐 수 있습니다 . 피스톤 로드
가 원래의 위치로 다시 이동할 때 , 동일한 경고가 TwinStar 의 안쪽에도 적용됩니다 .
2

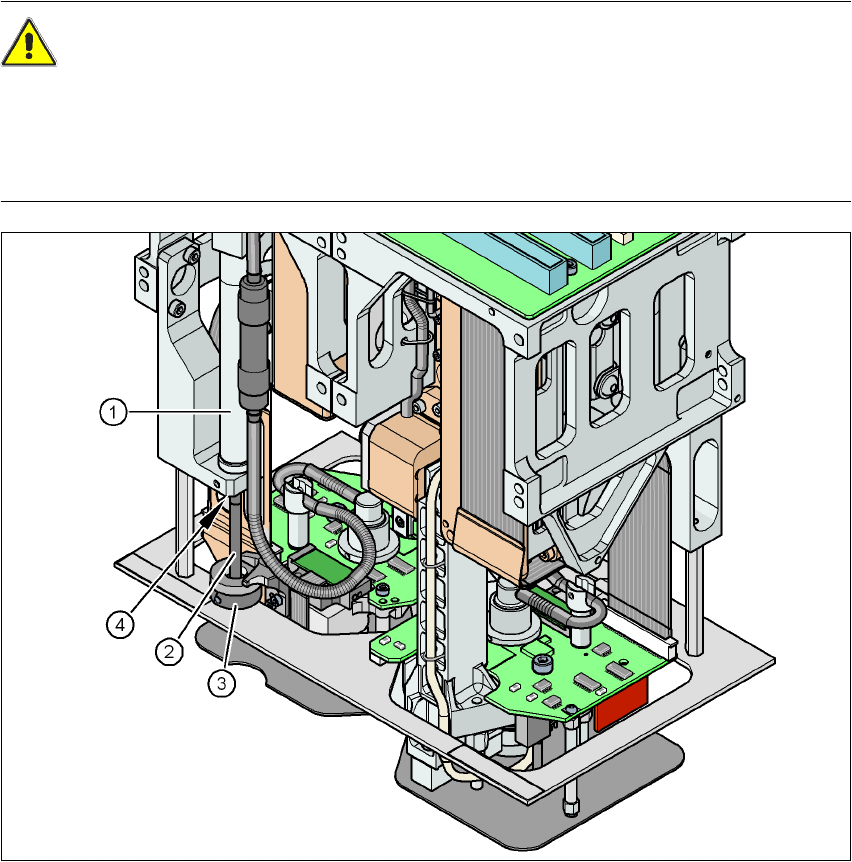

그림 2.6 - 1 TwinStar 에서 반환 장치에 의한 파쇄 위험
(1) 반환 장치 , 압축 공기 실린더
(2) 피스톤 로드
(3) 반환 장치의 범퍼
(4) 손가락 파쇄의 위험
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.6 SX4 장비에 대한 추가 안전 지침 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
62
2.6.2 실장 헤드 변경 중 TwinStar 의 컴포넌트 카메라에 대한 안전 지침
경고 2
실장 헤드를 TwinStar 에서 Collect&Place 로 변경할 때 , 컴포넌트 카메라 ( 고정식 P&P, 타입
33, 55 x 45 및 타입 25, 16 x 16) 는 TwinStar 로부터 분리해야 합니다 . 그렇지 않으면
Collect&Place 헤드가 카메라 하우징과 충돌하게 됩니다 .
2.6.3 컴포넌트 트롤리의 밀어넣기 또는 빼내기에 관한 안전 지침
경고 2
실장기는 컴포넌트 트롤리가 나타나 있고 각 로케이션에 도킹된 경우에만 작동될 수 있습니다 .
비어있는 로케이션을 77 페이지의 2.7.5.1 단원에 설명된 대로 더미 피더 모듈로 채우십시오 .
경고
사고 ( 파쇄 위험 ) 을 방지하기 위해 컴포넌트 트롤리는 한 사람만이 집어넣고 빼낼 수 있습니다
.
주의
컴포넌트 트롤리를 핸들로 들어올리지 마십시오 ( 핸들이 부러질 수 있습니다 ). 2
주의
도킹 및 도킹 해제할 때는 컴포넌트 트롤리의 이동 영역에 몸이나 팔다리가 들어가 있지 않도록
하십시오 . 2
