2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4 2.7 안전 장비 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 70 강제 잠금 기능이 있는 EM ERG EN CY ST OP ( 비상 정지 ) 버튼 ( 66 페이지에 있는 그림 2.7 - 3 의 항 목 5 및 67 페이지에 있는 그림 2.7 - 4 의 항목 1) 2 EME RG E N C Y ST O P 버…
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.7 안전 장비
69
2.7.2.3 기능 설명
OFF 위치의 주 전원 스위치 (
66 페이지에 있는 그림 2.7 - 3 의 항목 1 참조 ) 2
주 전원 스위치를 끄면 전원 공급기와의 3 단계 연결 L1, L2, L3 가 분리됩니다 .
경고
다음 컴포넌트들은 주 전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수 있습니다 .
– Q1 주 전원 스위치의 케이블 연결 단자 L1, L2 및 L3.
– F1 자동 회로 차단기가 켜 있는 서비스 소켓 X102.
– 주 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 수 있는 모든 개별 와이어의 색
상은 갈색입니다 .
→ 본 장비를 올바로 조작하지 않으면 사망 , 심각한 부상 또는 심각한 손상이 발생할 수 있습니
다.
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 전원 공급기 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있
도록 해야 합
니다 .
ON 위치의 주 전원 스위치 2
주 전원 스위치를 켜고 나면 , 본선 전압이 유입 전류 제한 회로 (A2) 에 나타나고 24 V- AC/DC
컨버터가 지정됩니다 . " 전원 " LED 가 PCC(protective contactor combination)(K6) 에서 빛을
냅니다 . 제어 컴퓨터가 시작되고 갠트리 축 (260 V-) 과 스타 축 (150 V-) 에 대한 중간 회로 전
압을 제외하고는 공급 전압이 제공됩니다 .
정지 버튼 , 검정색 (66 페이지에 있는 그림 2.7 - 3 의 항목 2 와 7 및 67 페이지에 있는 그림 2.7 - 4
의 항목 3 + 5) 2
이 버튼은 장비를 정지시킬 때 사용합니다 .
시작 버튼 , 녹색 (66 페이지에 있는 그림 2.7 - 3 의 항목 3 과 6 및 67 페이지에 있는 그림 2.7 - 4 의
항목 2 + 4) 2
주 전원 스위치를 켜고 나면 실장 작업을 위해 장비를 시작할 수 있도록 시작 버튼을 누르라는 메
시지가 나타납니다 . 보호 덮개를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가 나타납
니다 .
컴포넌트 카운터 2
실장된 컴포넌트의 수 ( 컴포넌트 카운터 ) 는 스테이션 소프트웨어에서 읽을 수 있습니다 . 자세
한 내용은 온라인 도움말을 참조하십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.7 안전 장비 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
70
강제 잠금 기능이 있는 EMERGENCY STOP( 비상 정지 ) 버튼 (66 페이지에 있는 그림 2.7 - 3 의 항
목 5 및
67 페이지에 있는 그림 2.7 - 4 의 항목 1) 2
EMERGENCY STOP 버튼은 빨간색이며 이 버튼을 누르면 전원 버튼이 ON 상태에서 시스템을
정지시킵니다 . EMERGENCY STOP( 비상 정지 ) 버튼을 누르면 비상 정지 회로의 스위칭 접점이
개방되고 PCC(Protective Contactor Combination)(K6) 이 작동합니다 . 갠트리 축의 연결 전압
(260VDC) 과 스타 축의 연결 전압 (150VDC) 공급이 중단됩니다 . DP 축 및 Z 축의 서보 앰프에
는 계속해서 42VDC 가 공급됩니다 . EMERGENCY STOP( 비상 정지 ) 버튼의 시그널링 접점이
열리고 "EMERGENCY STOP p
ressed" 메시지가 화면에 나타납니다 . 다음 모듈이 비활성화됩니
다.
– PCB 컨베이어
– PCB 클램핑
– 폭 조절
– PCB 스토퍼
– 피더 제어 장치
– 테이프 커터용 안전 밸브
참고
실장이 중단된 다음 장비가 다시 올바로 작동하면 실장을 계속하거나 취소할 수 있습니다 . 2
보호 덮개 스위치 1 ~ 4(68 페이지에 있는 그림 2.7 - 5 의 항목 1 ~ 4) 2
이 스위치는 보호 덮개가 닫혀있는지를 확인하는 데 사용합니다 . 닫혀 있으면 비상 정지 접점과
시그널링 접점이 닫힙니다 . 덮개 중 하나가 열려 있으면 비상 정지 접점과 시그널링 접점이 개방
됩니다 . 개별 컴포넌트는 비활성화되거나 계속 활성화됩니다 (75
페이지의 그림 2.7 - 8 참조 ).
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.7 안전 장비
71
2.7.3 PCC 및 서비스 소켓의 위치
2

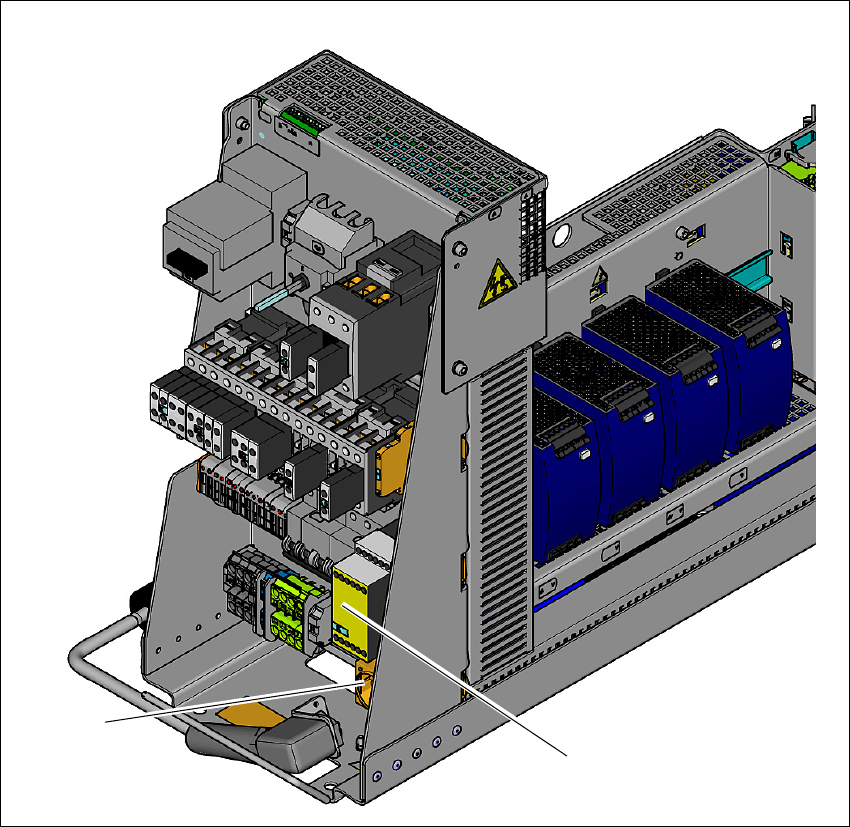

그림 2.7 - 6 PCC 및 서비스 소켓의 위치
2
(1) PCC(Protective contactor combination)
(2) 서비스 소켓
(2)
(1)
