2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4 2.7 안전 장비 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 72 PCC(Protective contactor combination) K6( 71 페이지에 있는 그림 2.7 - 6 의 항목 1) 2 PCC(Pr o t ec ti v e C o nta c t o r C omb inati o n) 는 전원 공…
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.7 안전 장비
71
2.7.3 PCC 및 서비스 소켓의 위치
2
그림 2.7 - 6 PCC 및 서비스 소켓의 위치
2
(1) PCC(Protective contactor combination)
(2) 서비스 소켓
(2)
(1)
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.7 안전 장비 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
72
PCC(Protective contactor combination) K6(71 페이지에 있는 그림 2.7 - 6 의 항목 1) 2
PCC(Protective Contactor Combination) 는 전원 공급기에 포함되어 있습니다 . 이는 비상 정지
회로 및 안전 장비를 모니터링하는 데 사용합니다 .
PCC 를 작동시키려면 아래의 세 가지 조건을 만족시켜야 합니다 .
– "software release" 또는 "Control ON" 신호가 발급되어야 합니다 .
– EMERGENCY STOP( 비상 정지 ) 루프가 닫혀야 합니다 .
– 시작 버튼을 눌러야 합니다 .
PCC(protective contactor combination) 전면에는 작동 디스플레이용의
녹색 LED 가 세 개 있
습니다 (73
페이지의 그림 2.7 - 7 참조 ).
– "Power" LED 는 전압이 있음을 나타냅니다 .
– 시작 버튼을 눌러 비상 정지 회로가 폐쇄되었는데도 시그널링 회로에서 오류 상태를 나타내
지 않으면 "Channel 1" 및 "Channel 2" LED 가 켜집니다 .
서비스 소켓 (71 페이지에 있는 그림 2.7 - 6 의 항목 2) 2
서비스 소켓은 전원 공급기에 포함되어 있으며 덮개로 보호됩니다 . 장비가 5-와이어 연결 (L1,
L2, L3, N 및 PE) 을 통해 주 전원 공급기에 연결되어 있는 경우에만 사용할 수 있습니다 . 4-와
이어 연결을 사용하는 경우 ( 예: N 을 사용하지 않는 경우 ) 에는 이 소켓을 사용할 수 없습니다 .
경고 2
장비가 꺼져있을 경우에도 치명적일 수 있는 전압에 대한 안전 지침을 항상 준수해야 합니다 .
(32 페이지의 2.1.3 단원 및 69 페이지의 2.7.2.3 단원 참조 )
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.7 안전 장비
73
2.7.4 비상 정지 루프 및 시그널링 회로
2.7.4.1 비상 정지 루프의 구조
다음과 같은 접점들이 직렬로 연결되어 비상 정지 루프를 구성합니다 .
– 4 개의 보호 덮개 스위치 요소를 연결
– 두 개의 비상 정지 버튼을 NO(Normally open) 연결
– 4 개의 컴포넌트 트롤리용 NO(Normally open) 접점(SX4 전용)
– PCC(protective contactor combination) SSK K6용 채널
SSK K6 와 함께 비상 정지 (EMERGENCY STOP) 루프를 분석하는 외에 , 이 소프트웨어는 모니
터링된 스위치의 시그널링 접점도 확인합니다 . 모든 접점이 닫힌 경우(연
결 ), 소프트웨어는 디
지털 CAN 버스 출력 신호를 I/O 제어 장치에서 SSK K6 로 전송합니다 .
2

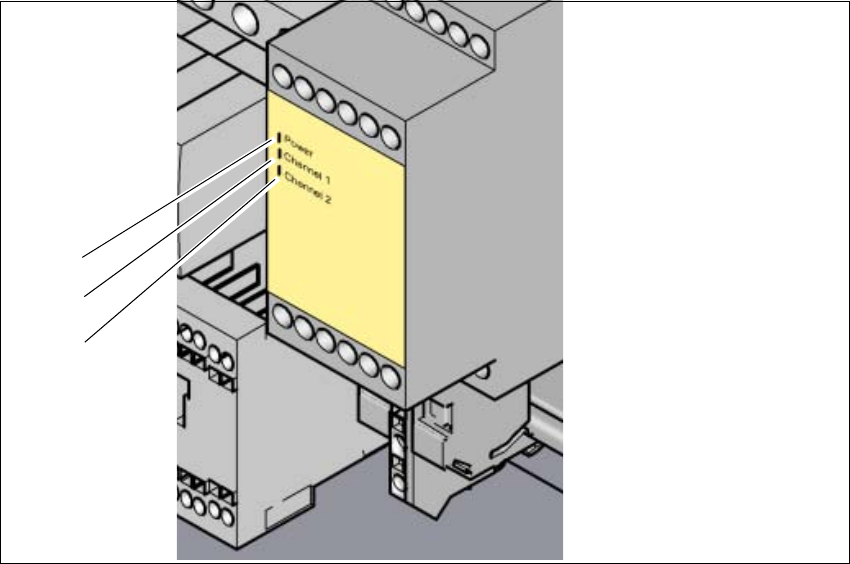

그림 2.7 - 7 PCC 의 신호 LED
(1) 본선 / 전원
(2) Kanal 1/Channel 1
(3) Kanal 2/Channel 2
(1)
(2)
(3)
