2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4 2.8 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 78 2 .8 장비의 잔류 전압 및 방전 시간 비상 정지 버튼을 눌렀 거나 장비가 꺼진 경우 갠트리 축의 260 V DC 연 결 전압과 스타 축의 150 V DC 연 결 전압이 매우 짧 은 시간 안에 안전한 잔 류 전압 으 …
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.7 안전 장비
77
2.7.5 핸드 가드
2.7.5.1 로케이션에 있는 핸드 가드
경고 2
적어도 매 초마다 빈 로케이션이 피더 모듈이나 핸드 가드 ( 더미 피더 ) 로 채워지는 경우
SIPLACE SX4 에서의 컴포넌트 트롤리 또는 SIPLACE DX4 에서의 DX 테이블에 대한 작동 안전
이 보장됩니다 . 피듀셜이 있는 핸드 가드가 로케이션 2 와 4 에 장착되어야 합니다 . 와플 팩 홀
더를 셋업할 때 하나 걸러 하나의 빈 로케이션을 마찬가지로 핸드 가드로 보호해야 합니다. 다시
말해서, 두 개의 인접한 피더 모듈 사이 또는 피더 모듈과 와플 팩 트레이 홀더 사이에 둘 이상의
빈 위치가 있어서는 안 됩니다 .

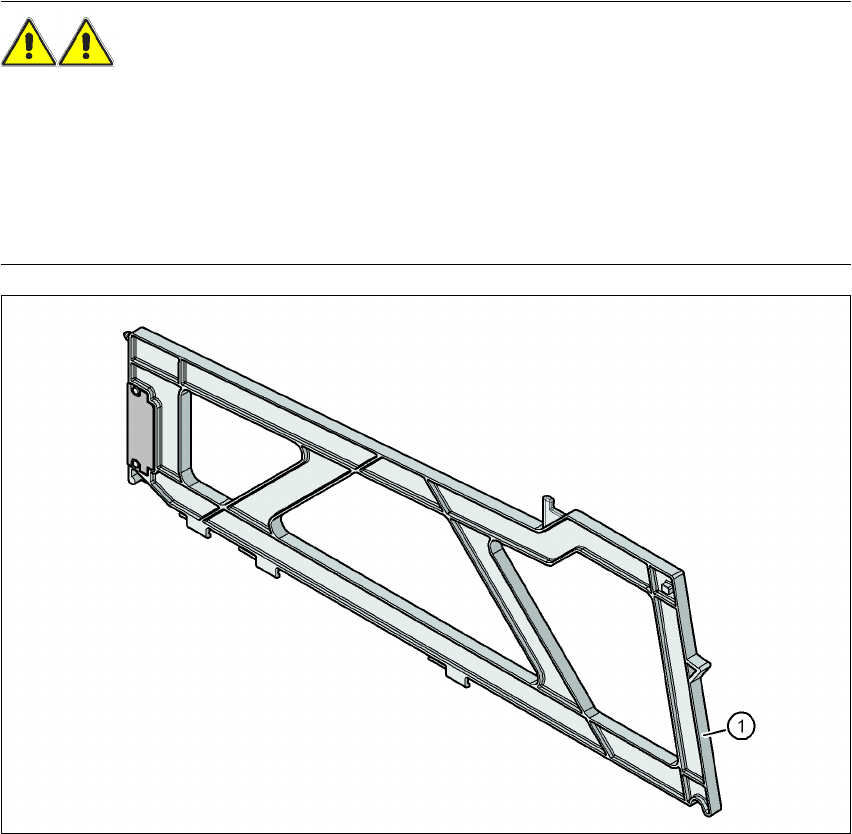

그림 2.7 - 10 컴포넌트 트롤리 로케이션이나 DX 테이블에 있는 핸드 가드
2
(1) 더미 피더 SIPLACE X, 품목 번호 00141226-xx
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.8 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
78
2.8 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 눌렀거나 장비가 꺼진 경우 갠트리 축의 260 VDC 연결 전압과 스타 축의 150
VDC 연결 전압이 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
경고 2
기기에는 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ 또는
3 x 415 V~ ± 5 %, 50/60 Hz 주 전원 전압이 공급됩니다 . 이는 시스템의 주 전원이 꺼져있는 동
안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르지
않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니다 .
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 전원 공급기 위의 덮개는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있습니다 .
2

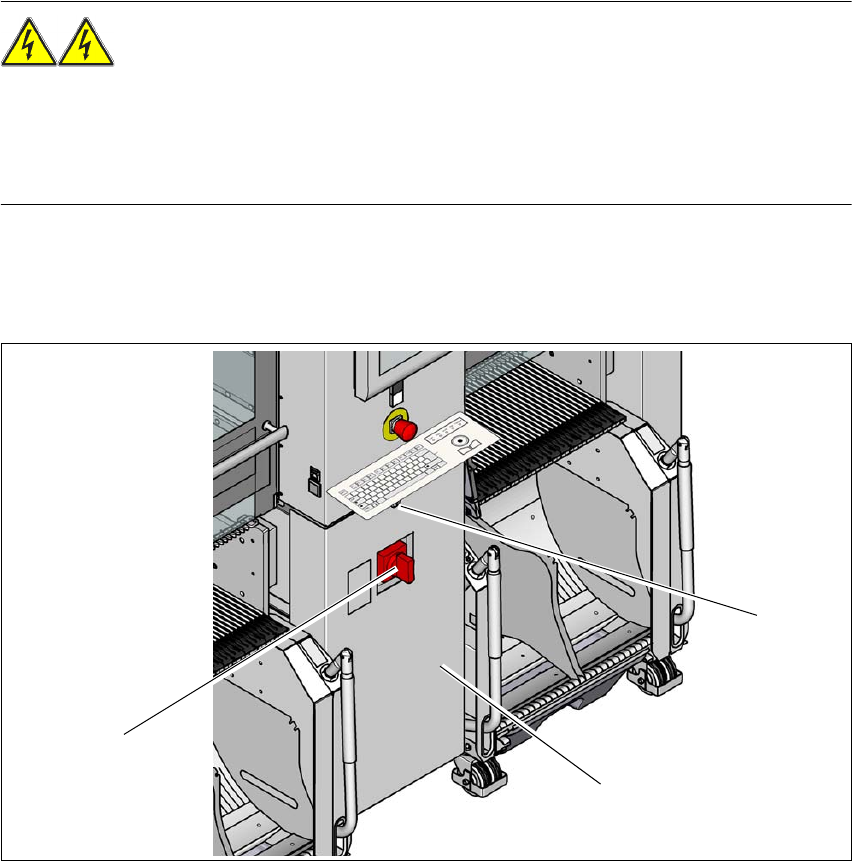

그림 2.8 - 1 전원 공급 장치 (SX4 의 예 )
(1) 주 전원 스위치
(2) 덮개 뒤쪽의 전원 공급기
(3) 덮개에 볼트로 결합되어 있는 자물쇠
(3)
(1)
(2)
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.8 장비의 잔류 전압 및 방전 시간
79

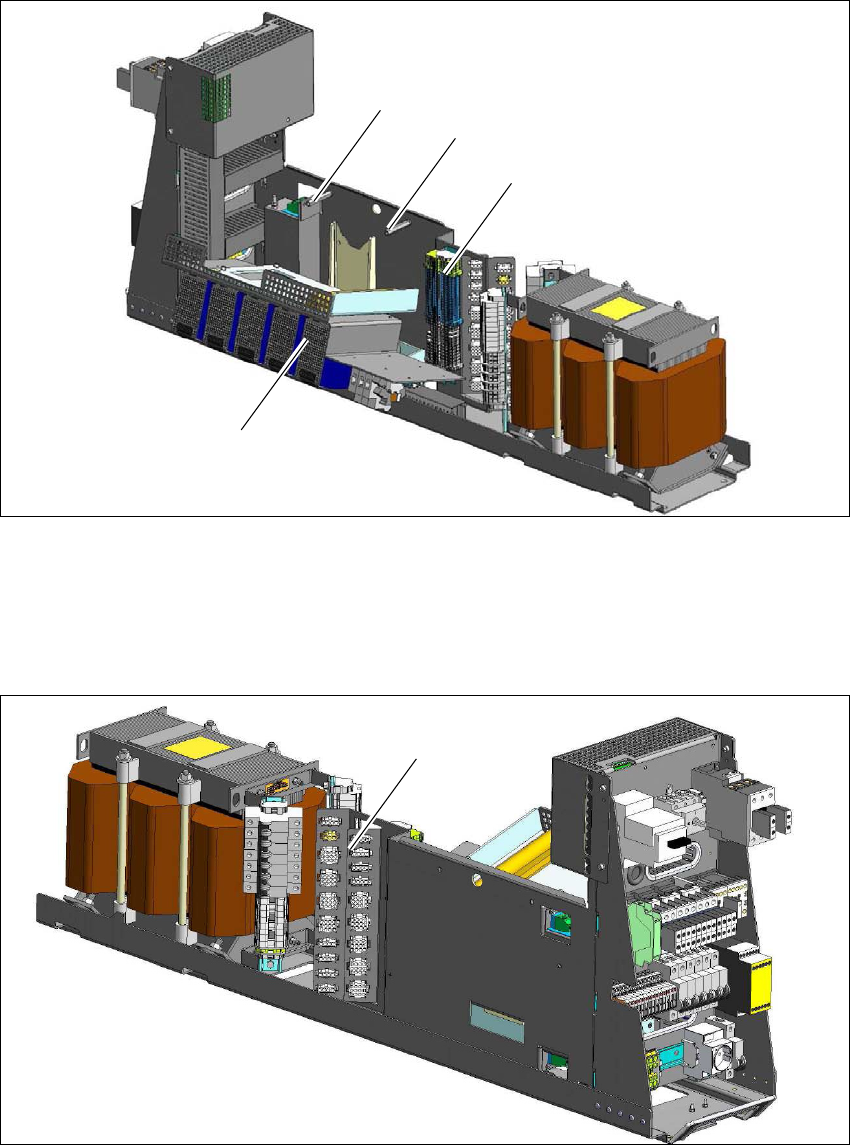

그림 2.8 - 2 전원 공급기 상의 측정 지점 X200
(1) 분배기 단자 블록 X200
X200 단자 스트립에 액세스하기 위해 , 서비스 플랩에 있는 두 고정 나사 (2) (3) 을 풀어야 하고
플랩은 아래로 접어야 합니다 .
2
그림 2.8 - 3 전원 공급기 장치에서의 인터페이스 - 장비 케이블 트리
(1) 인터페이스 - 장비 케이블 트리
(1)
(2)
(2)
(3)
(1)
