사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.10 주 전원 스위치를 끈 후 장비의 에너지 상태 83 니다 . 2 2 .1 0 주 전원 스위치를 끈 후 장비의 에너지 상태 2 그림 2.10 - 1 장비에서 전원 공급기의 위치 (SX4 의 예 ) 2 경고 장비에는 3 x 200 V ~ , 3 x 208 V …
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.9 압축 공기 공급기 비활성화 및 압력 해제 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
82
2
그림 2.9 - 1 장비의 압축 공기 장치
그림 2.9 - 1 의 범례
(1) 입구 압력 확인을 위한 압력계
목표 압력 : 0.5 - 1.0MPa, 5 - 10bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(2) 갠트리 1 ~ 4 의 공급 압력 확인을 위한 압력계
목표 압력 : 0.46 ± 0.01 MPa, 4.6 ± 0.1 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(3) 장비의 컴포넌트 공급 압력 확인을 위한 압력계
목표 압력 : 0.5 ± 0.025 MPa, 5 ± 0.25 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(4) "OPEN" 위치에 있는 정지 밸브
(5) 압축 공기 필터
(6) 압축 공기 연결
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
(6)
(1)
(2)
(3)
(5)
(4)
사용자 매뉴얼 SIPLACE SX4/DX4 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판 2.10 주 전원 스위치를 끈 후 장비의 에너지 상태
83
니다 . 2
2.10 주 전원 스위치를 끈 후 장비의 에너지 상태
2
그림 2.10 - 1 장비에서 전원 공급기의 위치 (SX4 의 예 )
2
경고
장비에는 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ 또는
3 x 415 V~ ± 5 %, 50/60 Hz 주 전원 전압이 공급됩니다 . 이는 시스템의 주 전원이 꺼져있는 동
안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르지
않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니다 . 2
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 전원 공급기에 달려있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야
합니다 .
(1) 주 전원 스위치
(1)
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX4/DX4
2.10 주 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SC.705.xx 에서 업데이트 02/2011 한글판
84
2.10.1 장비가 주 전원 스위치를 통해 꺼졌지만 계속 연결되어 있음
경고
다음과 같은 컴포넌트에는 주 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 .
– 주 전원 스위치의 변압기 L1, L2 및 L3 에 있는 본선 연결 단자.
– F1 자동 회로 차단기가 켜 있는 서비스 소켓 X102.
– 주 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 수 있는 모든 개별 와이어의 색
상은 갈색입니다 .
2

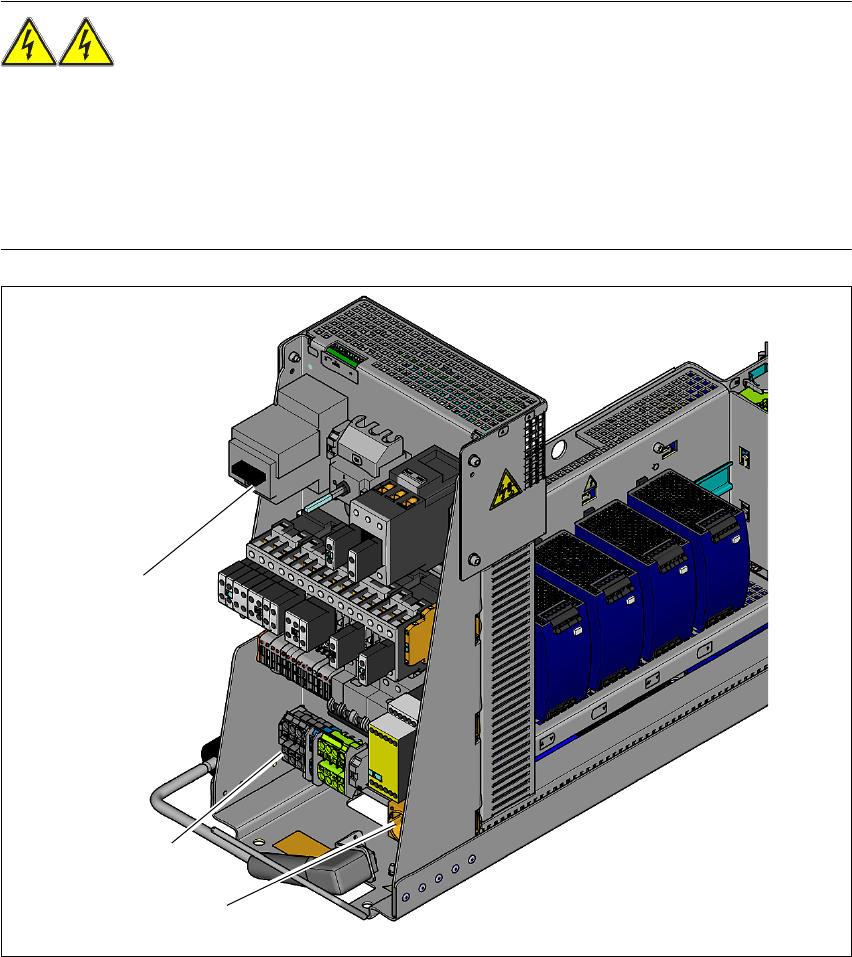

그림 2.10 - 2 전원 공급기 , 전면 보기
(1) 서비스 소켓 (X102)
(2) 본선 연결 단자(X100)
(3) 주 전원 스위치 (Q1)
(3)
(1)
(2)
