操作手册 Ⅱ 2- 74 Config5 在对 象元件的计 测部位有引脚等 间隙时使用 。 与 Config1 的动作 相同，但存在间隙时 会漏光造 成噪音，追加了 消除噪音的动作 。 JM-20 时，即使选择 Config1 也有与 Config5 动 作相同的元件 种类 ( 插入元件、 I NS 电 解电容器 等 ) 。此 Config 是为了与其 他机型 保持互换性而 追加的。在 JM-20 无需刻意选择 Config5 用于激光…
操作手册Ⅱ
2-73

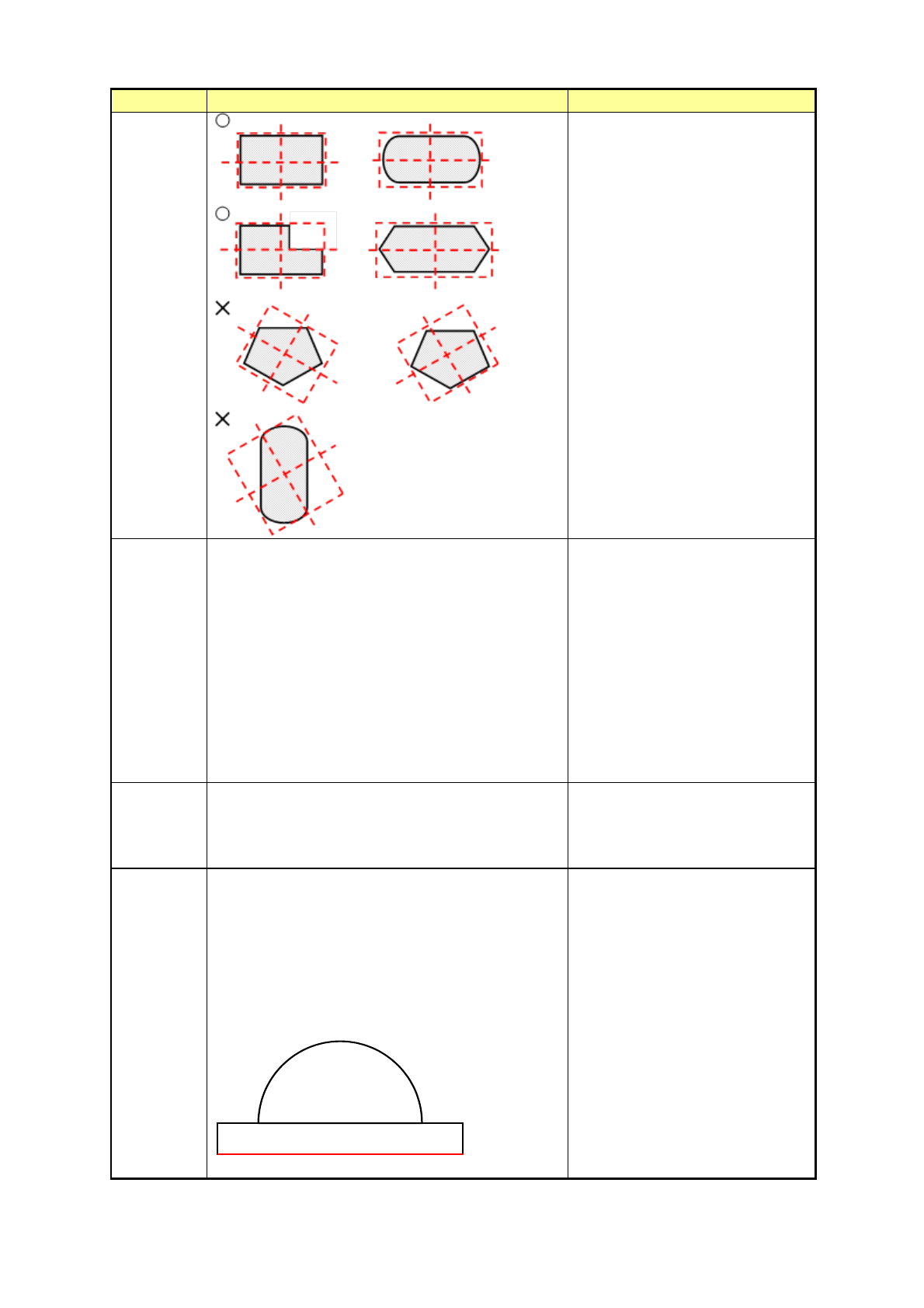

元件形状
动作
用途
Config2
Config1 无法识别，使用多边形元件。
在计测过程中元件旋转时，光照到元件的影幅发
生变化。按照该影幅的变化量计算元件的位置偏
差、角度偏差。
在最开始，找到影幅最小的点 (第一最小点)，之
后继续旋转元件，找到下一影幅最小点(第二最小
点)。根据这 2 点，计算出元件的位置偏差、角度
偏差。
因为是以影幅计算位置偏差、角度偏差，所以为不易受元
件外形影响的识别方法。
Config
1 无法识别的异形元件
Config3
根据测量数据计算吸取角度位置偏差，实施补正
，
然后贴片。
与 Config2 动作相同，但忽略识别结果的角度。
没有角
的圆筒元件
Config４
使用元件的重心，计算元件幅宽、位置偏差量。
使用元件的 1 边计算角度。
对 JM-10 中的元件形状，与 flexible3 近似的元
件识别方法。在 JM-10 的 flexible3 中不能指定
元件的 1 边，但 JM-20 的 Config4 可以指定。
指定在「Config4 基准角度」中进行设置。
详细内容在「Config4 基准角度」项目中予以说
明。
使用 C
onfig1 及 Config2，也不
能按照意图角度进行贴片的异形
元件
操作手册Ⅱ
2-74
Config5
在对
象元件的计测部位有引脚等间隙时使用。
与 Config1 的动作相同，但存在间隙时会漏光造
成噪音，追加了消除噪音的动作。
JM-20 时，即使选择 Config1 也有与 Config5 动
作相同的元件种类 (插入元件、INS 电解电容器
等)。此 Config 是为了与其他机型保持互换性而
追加的。在 JM-20 无需刻意选择 Config5
用于激光定心不稳定的元件（超
规线圈、中空的检查端子、LED。
Config0
从吸取姿势按贴片角度进行旋转并贴片。
用于激光定心不稳定的元件（超
规格的极薄的元件）。不进行定
心即贴片。因此，贴片位置会被
吸取位置影响。
注意
元件形状根据元件类型决定其初始值。通 常 ，如果变更会导致错误发生率提高
。
除特殊情况以外，切勿变更。

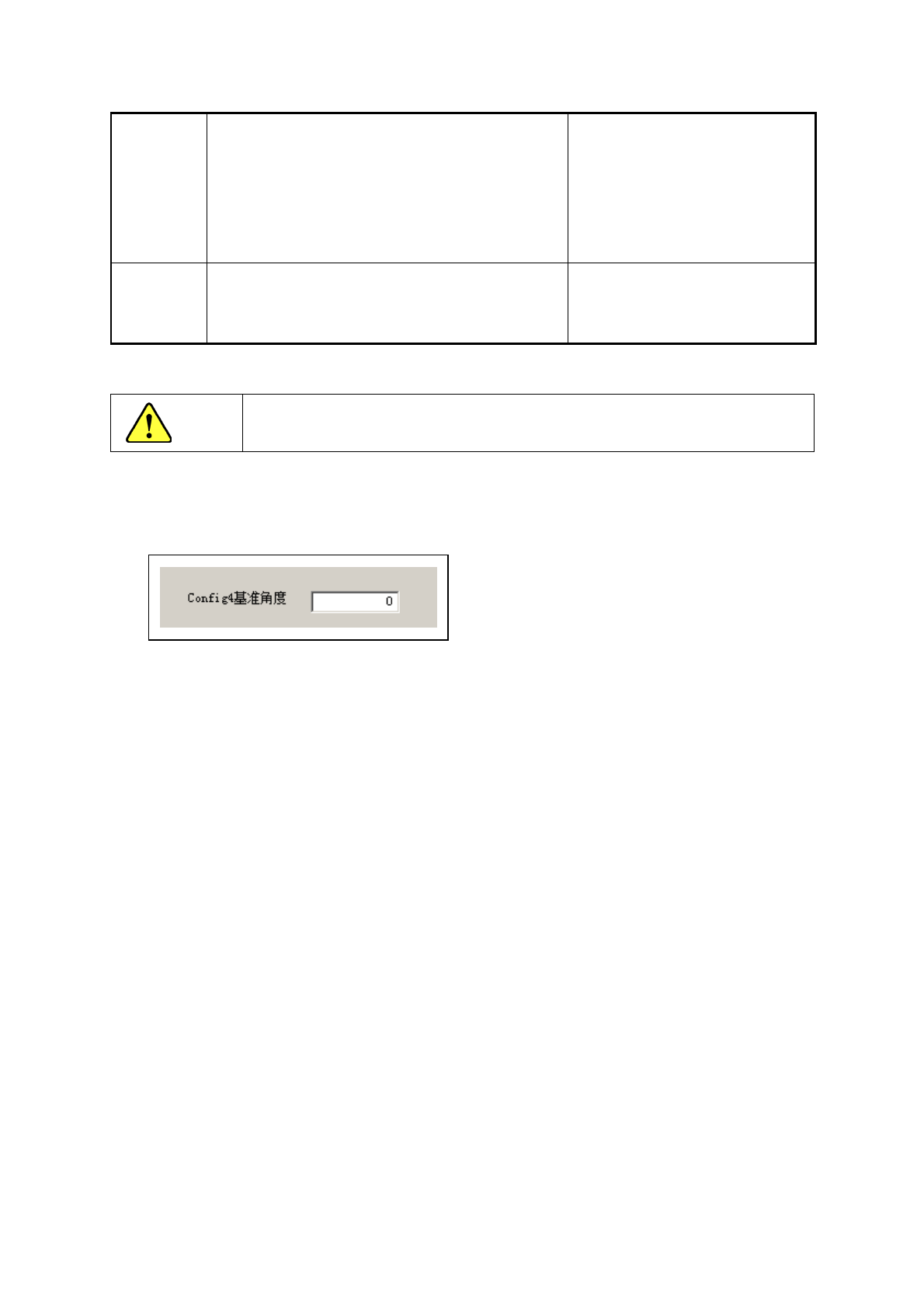

5) Config
4 基准角度
仅选择了 Config4 时，可以编辑。
已设置
的角度仅在 Config4 有效。对其他元件形状无任何影响。
Config
4 基准角度在 0 °– 359°的角度范围内指定。
此 Con
fig4 基准角度设置，对元件的激光识别角度有影响。
对于其他 Config，前提是元件为长方形/正方形，计测激光识别角度。
但为插入元件时，有时元件由复杂的多边形构成。此时，元件为长方形/正方形的前提不再存在，所
以就会得到激光识别角度与操作者意图角度不符的结果。此结果，将造成元件不能插入的情况。在
此种情况下使用 Config4。
在 Conf
ig4 中激光识别角度的计算，是以元件的边为基准进行角度计算的。测量对象元件的边距离
基准边多少，将作为激光识别角度的结果。
因为以边作为基准，所以边长越长，激光识别角度就越正确。因为需要输入角度，角度输入推荐指
定简单的水平、垂直的边。若指定其他的边，需要输入正确的角度。
吸
取元件并旋转 0°的状态(作成元件数据时的元件状态)作为最初的基准。

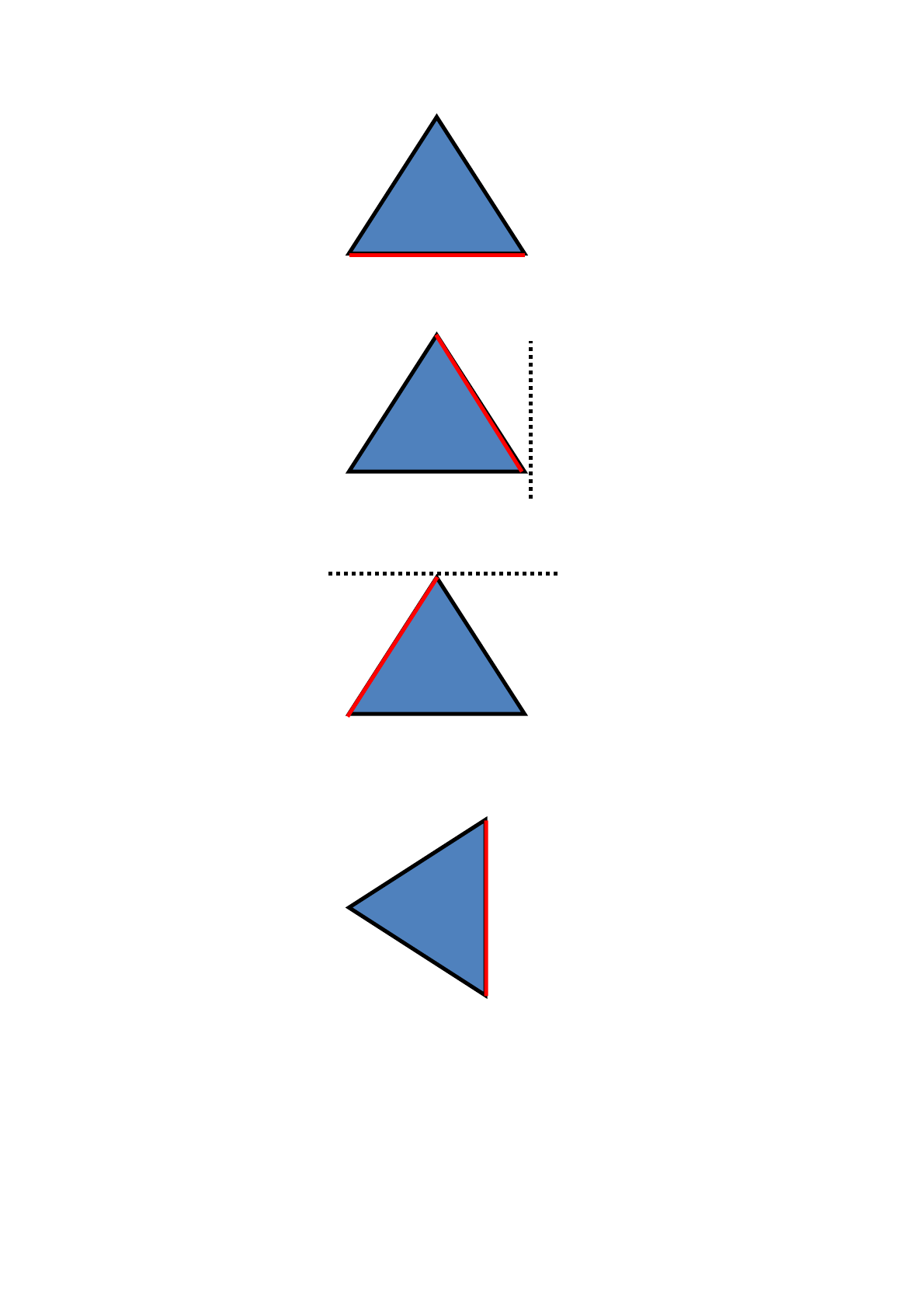

以正三角形的元件为例，进行以下说明。
正三角
形在下图情况下，以下边作为基准时，请输入 0°(下图的红线)。在该状态下，与 JM-10 的
flexible 3 以相同边作为基准。
操作手册Ⅱ
2-75
正三角
形在下图情况下，将红线边作为基准时，输入 120°。
正三角
形在下图情况下，将红线边作为基准时，输入 240°。
正三角
形在下图情况下，将红线边作为基准时，输入 90°。
30
60
