操作手册 Ⅱ 2- 96 ◆限制事项 如下图 所示, HMS 区分为发光部、 受光部 ,相邻元件 的 高度 较高 时,不能正常 测定。 100m m 20. 3mm 25m m 11. 5° 5. 75mm 投光部 受光部 测量 对象 为 2 5mm 以上时,要 使用 H MS 2 进行测量 。 发光部 受光部 发光部 受光部

操作手册Ⅱ
2-95
(2
)
检查贴片后元件高度
有 B
OSS 的元件等贴片后,通过 HMS 测量元件四角的高度,检查贴片元件有无倾斜。
检查
结果如果在 -判定值 ~ +判定值之间,则判断元件贴片正常。
如果检
查的结果超过判定值的数值,则暂停生产。

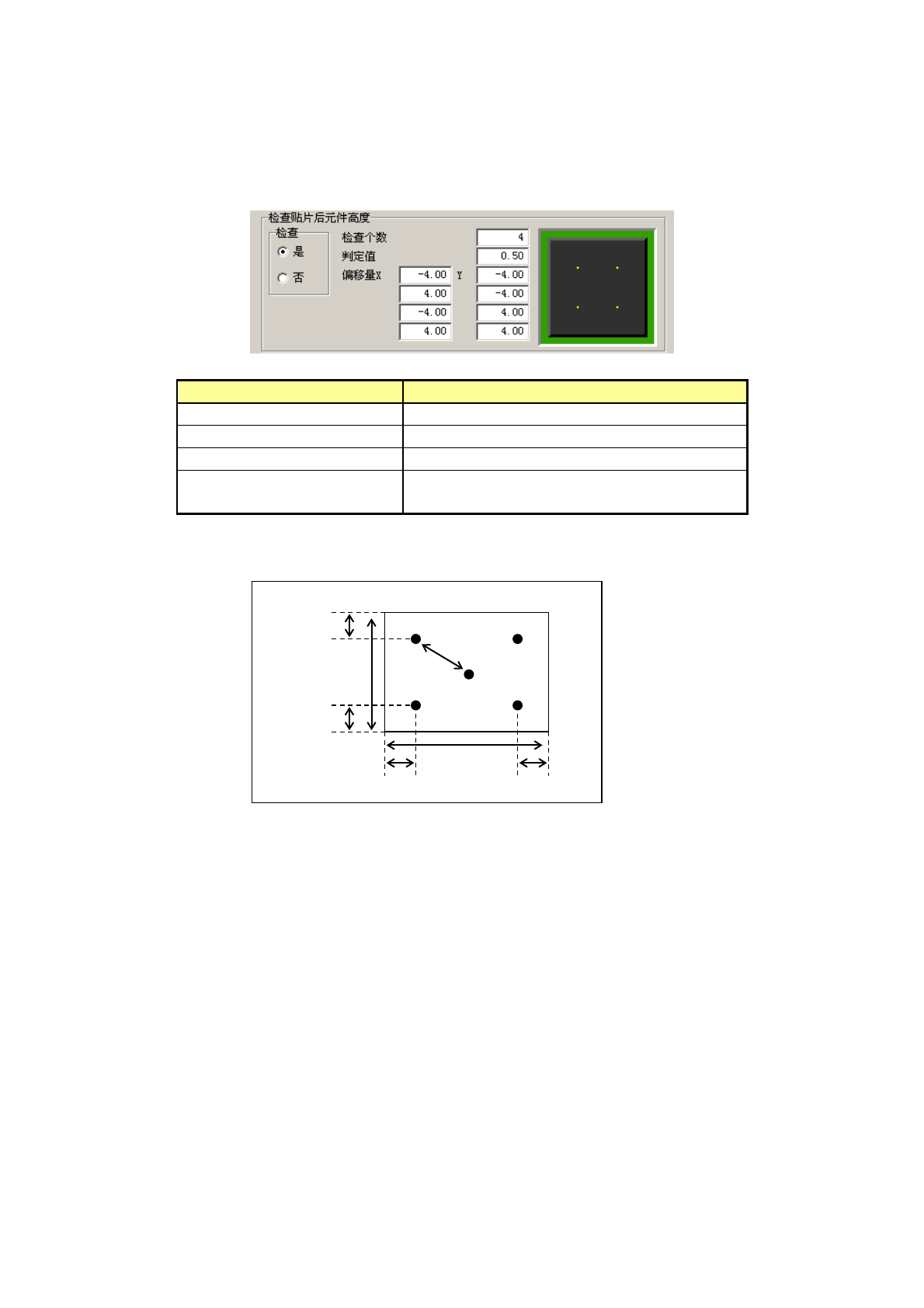

设置项目
内容
检查 设置是、否检查。
检查个数 指定
2
~
4
个检查位置。
判定值 设置检查的判定值。
偏移量
X
、
Y
检查位置,指定距离贴片点的偏离量值。从上
开始,测定位置为
1
、
2
、
3
、
4
。
测定位
置的偏移量值与检查点的对应关系见下图。
偏移量值
纵向尺寸的 30%
测定位置 1
测定位置 3
测定位置 2
测定位置 4
横向尺寸的 30%
纵向尺寸的 30%
横向尺寸的 30%

操作手册Ⅱ
2-96

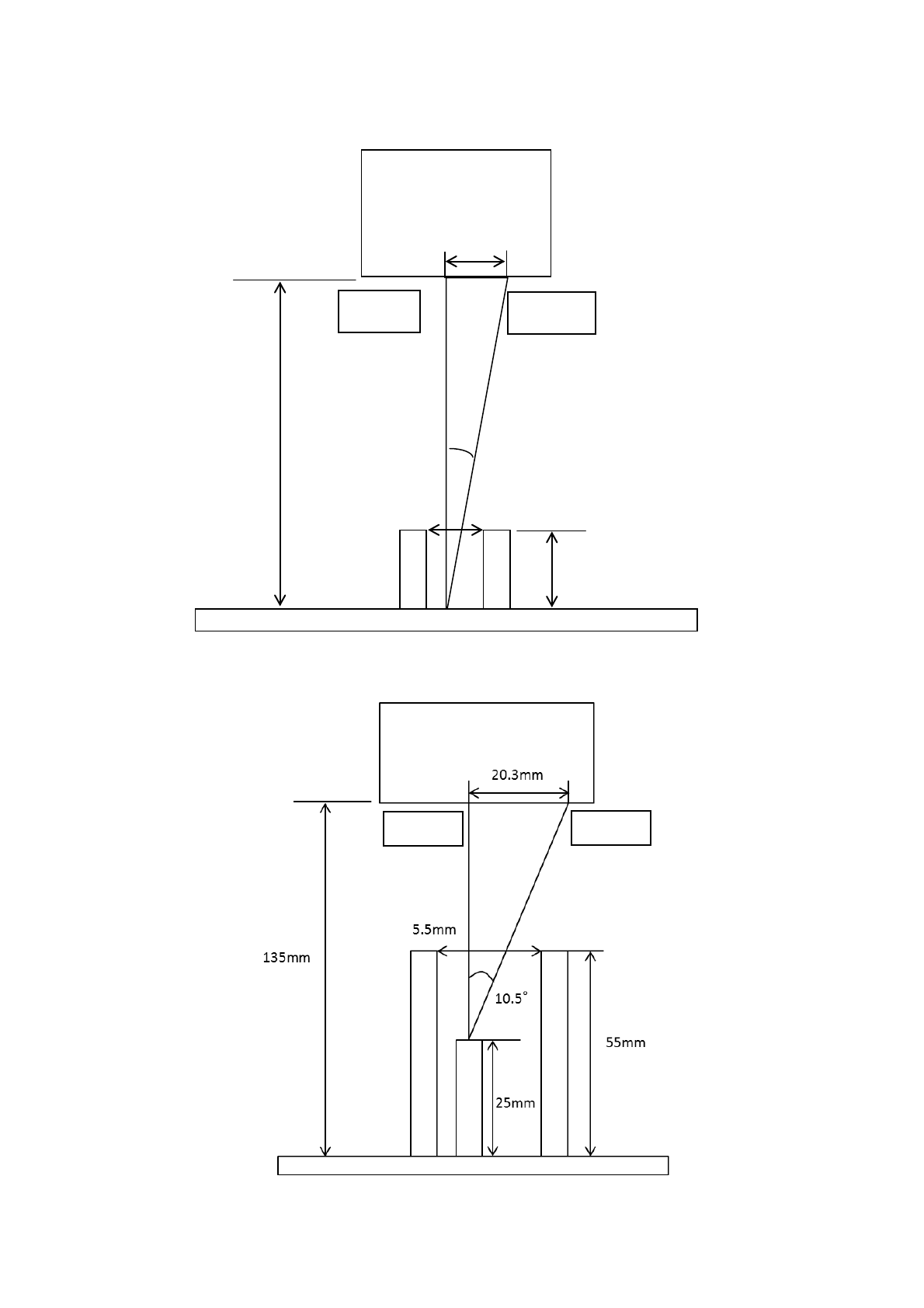

◆限制事项
如下图
所示,HMS 区分为发光部、受光部,相邻元件的高度较高时,不能正常测定。
100mm
20.3mm
25mm
11.5°
5.75mm
投光部
受光部
测量
对象为 25mm 以上时,要使用 HMS2 进行测量。
发光部
受光部
发光部
受光部

操作手册Ⅱ
2-97
(3) 贴片前元件面高度检查
在元件贴片前通过 HMS 对贴片点上有无异物进行检查的功能。
插
入元件的贴片时,如果插入失败,元件可能倒在下一个进行贴片的贴片点上。在倒下元件的上
面继续进行元件贴片,会造成元件或吸嘴破损,为了避免这种情况而使用的功能。除插入元件以
外,还可以用于在元件贴片前确认贴片点上有无异物。
测量
检查个数的测定位置,任何测定位置超过判定值时,判定为有异物,停止生产。
判定值为对基板数
据的基板高度的判定值。
输入的测定位置的偏移量值,指定为距贴片点的偏移量。
测定
位置的偏移量值与检查点的对应关系如下图所示。
※要对同一元件的所有贴片点进行上述检查,因此会对工效造成影响。
将检查设为 [是]时,可以通过程序编辑的环境设置设定默认值。
默认值为检查个数 4、判定值 1.000、偏移量 X 90(%)、偏移量 Y 90(%)。
◆限制事项 1
测定点在基板的图形边缘时,无法通过 HMS 正确检测。倾向为检测出比实际测定点的高度
更高的数值。
因此,
请进行微调,使测定位置不要在图形的边缘。
◆限制事项 2
请参见贴片后元件面高度测量的 HMS 限制事项。
贴片前元件面高度测量不能使用 HMS2。

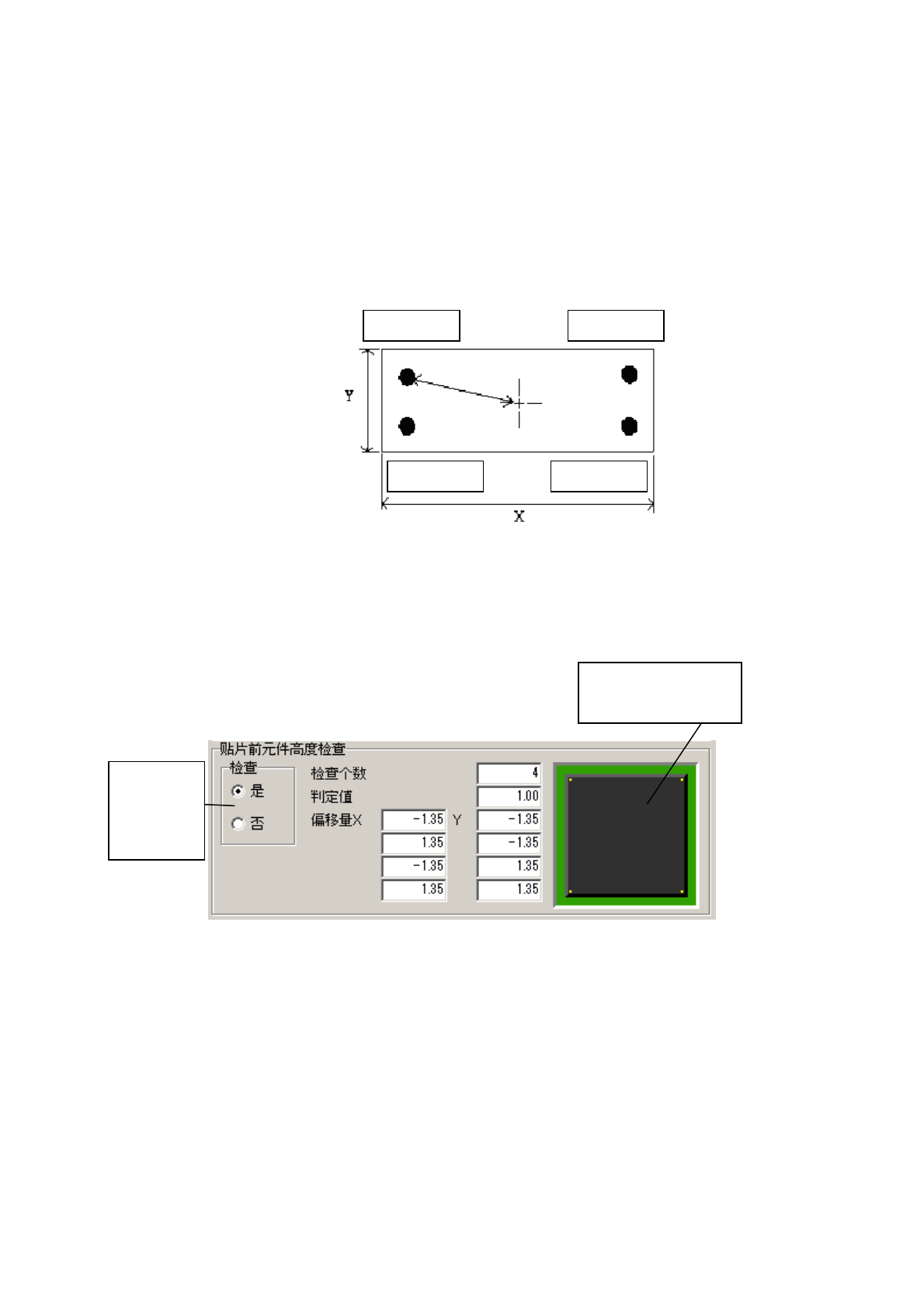

画面上显示元件和检
查位置。
测定位置 3
测定位置 4
测定位置 1
测定位置 2
偏移量值
选择[是]则
设定为默认
值。
