操作手册Ⅱ
2-100
・阈值、余量的设置
通过
方向判别测定，在阈值与余量的设置中输入最佳值。
・
判断高度
是封装
识别、倒角识别时的元件高度值。以元件最下面为 0，元件上部为＋值。
・判断角度
倒角识别时的元件角度值。
使贴片头旋转输入的角度，进行方向判别。
判断角度中输入倒角倾斜的角度。
＜判断角度输入例＞
对元件供应角度 90°的状态下缺角在左侧的元件，在判断角度中输入－的倾斜值。
对元件供应角度 90°的状态下缺角在右侧的元件，在判断角度中输入＋的倾斜值。
缺角在右侧，所以判
定角度输入+45 度
45 度
45 度
缺角在右侧，所以判
定角度输入-45 度
判断高度 5.00
判断高度 0.00
操作手册Ⅱ
2-101
・吸取补正高度
仅吸取
吸嘴可以设置的项目。
因为
吸取吸嘴不知道应吸取元件的什么位置，所以在方向判别时，需要有正确的吸取位置信息。
因此，要在对吸取补正高度进行识别时求出元件与吸嘴的偏移量。
吸取补正高度的默认值为元件高度-0.3mm 的位置。

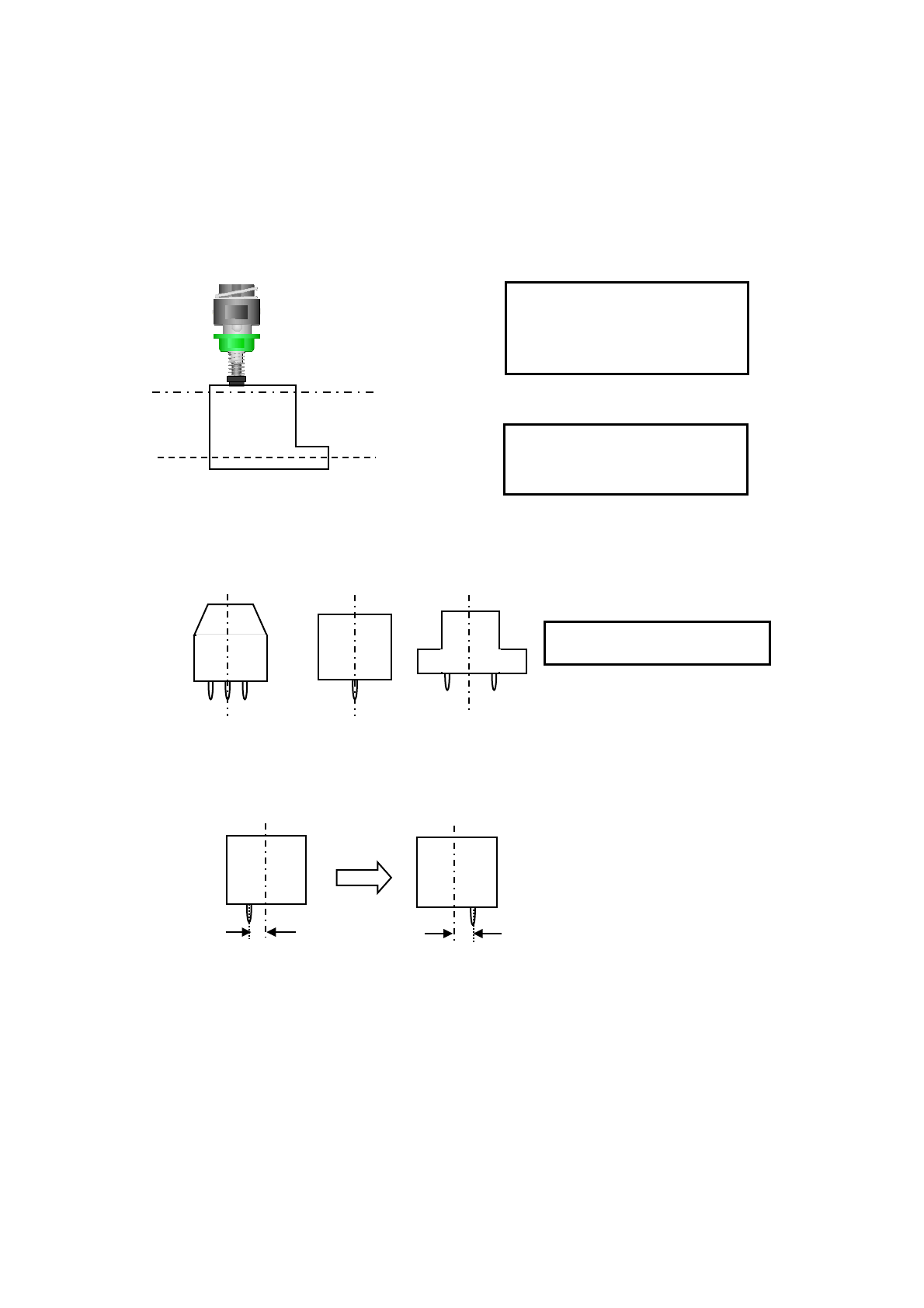

＜吸取补正高度的输入例＞
◆不能判断元件方向的元件例
1) 对从封装部中心，封装或引脚宽度左右相同的元件不能判断。
2) 从正方向、反方向观察时，偏移量不足 0.4mm 的元件不能判断。

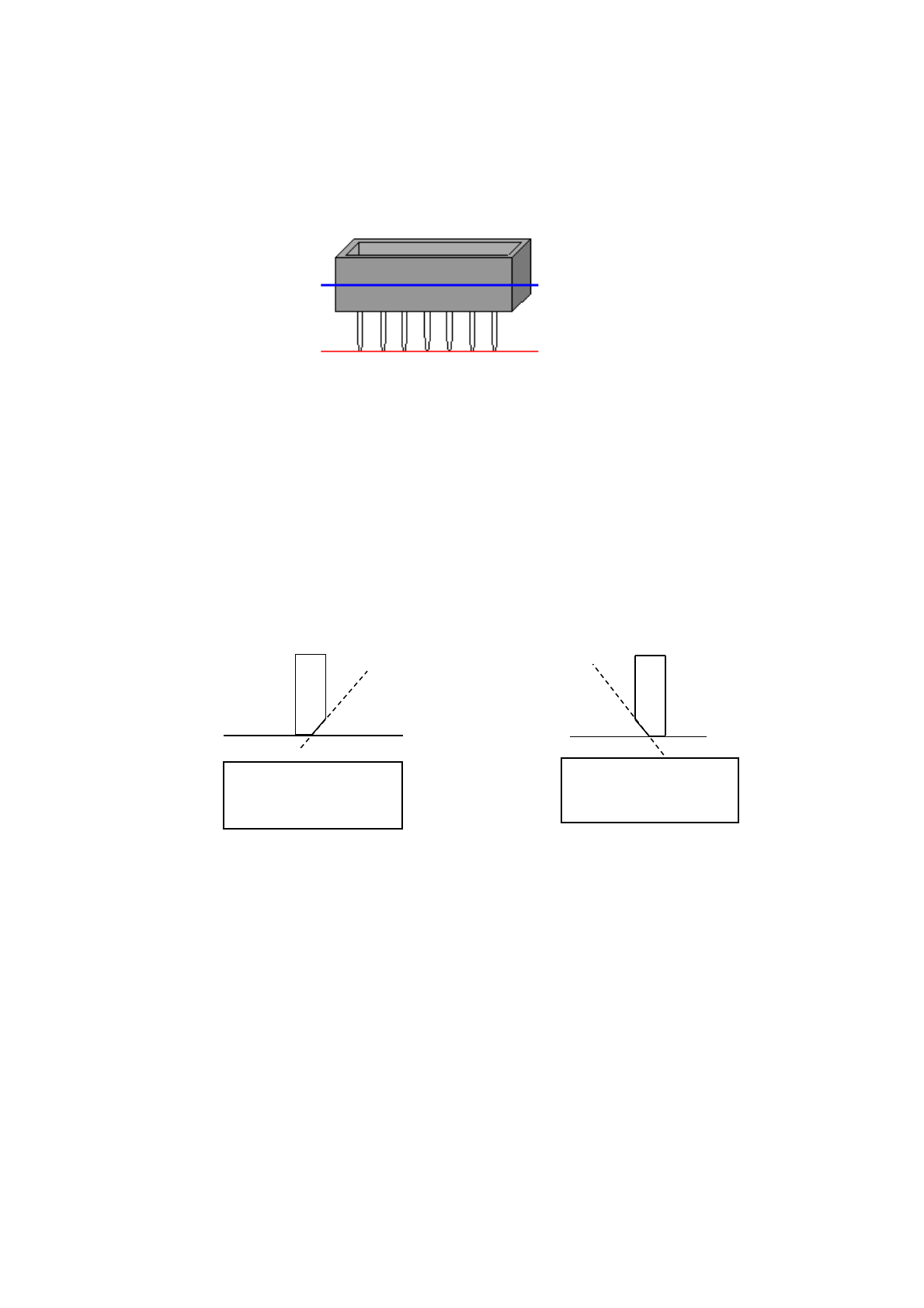

＜引脚
判断时＞
判定高度
吸取补正高度
通过对吸取补正高度的元件中
心与吸嘴中心进行补正，使得
能够吸取元件的中心
将补正位置与判断高度的元件
中心进行比较，判定方向
×
夹式吸嘴、吸着吸嘴都不行
0.19mm
0.19mm
×
操作手册Ⅱ
2-102
＜封装判断时＞
＜倒角
判断时＞

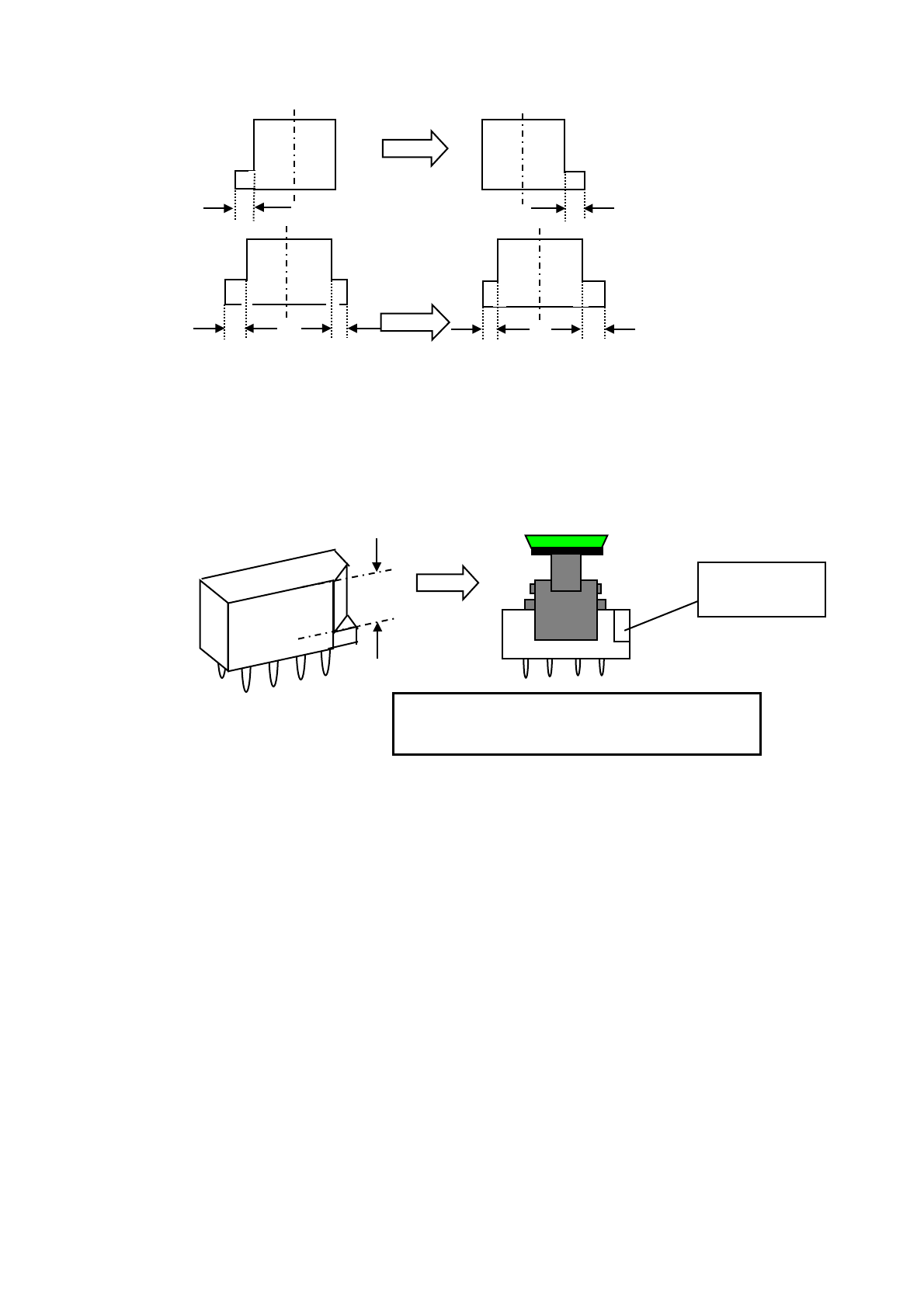

倒角判断也与引脚判断和封装判断相同，如果倒角部分没有 0.4mm 以上的偏移量就无法判断。
3)
倒角判断中，对覆盖住倒角部分高度的元件，夹式吸嘴无法判断。
0.19mm
0.19mm
×
使贴片头旋转，识别时如果夹式吸嘴挡住了激光
器，则无法进行方向判定
×
倒角部分
2.5mm 2.1mm 2.1mm 2.5mm
