操作手册Ⅱ
2-114
（2）元件种类 球元件时
※球元件的图像数据时，要按元件的仰视图制作数据。
请按仰
视图看到的球的各种信息进行设置。
1)
球间距
输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
俯视图 仰视图
球之间的间距
Ｘ
操作手册Ⅱ
2-115
2) 球信息
a)
宽度
输入球的宽度（直径）。
ｂ) 引脚（数） （下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ) 开始（忽略始）/缺少（忽略数） （下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺少的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数
开始
1
缺少
1
开始
2
缺少
2
（引脚）（忽略始 1）(忽略数 1)(忽略始 2)(忽略数 2)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
1
1
1
1
球宽度
操作手册Ⅱ
2-116
3)
识别类型
选择识别
对象范围（仅外围、全部），以及模部的类型（基板、陶瓷）。
L
GA 元件时，要选择「所有 Land」。
选择项目
识别范围
类型
外周
——
基板
仅识别外周的球。
(仅 BGA 可以选择)
模部为基板（发黑）的元件
外周——陶瓷 模部为陶瓷（发白）的元件
所有球——基板
识别元件内的所有球
模部为基板（发黑）的元件
所有球——陶瓷 模部为陶瓷（发白）的元件
所有 Land
识别元件内的所有
Land
模部为基板（发黑）的元件

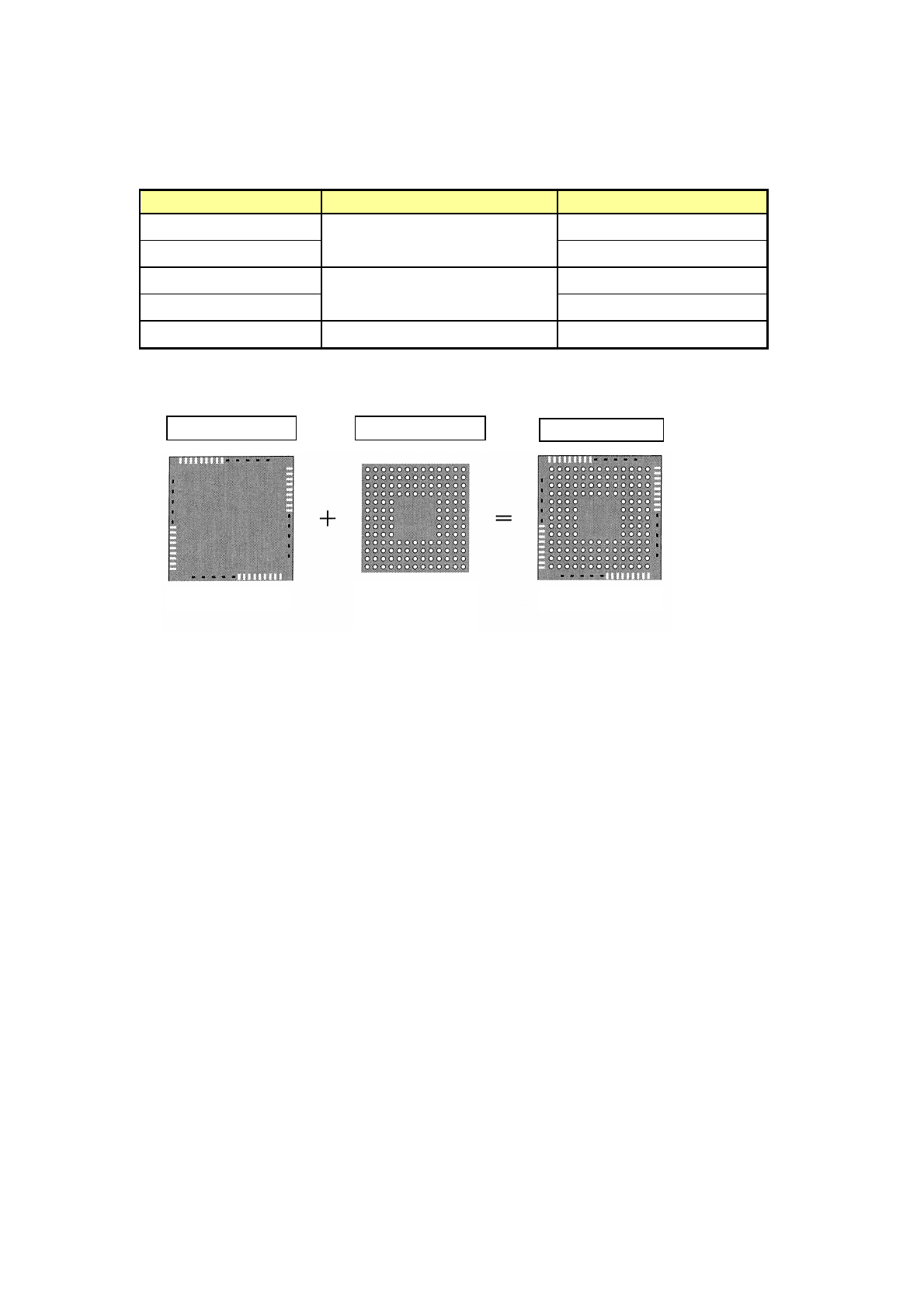

选择「所
有球」时，通过对「基本格式」及「球面图案」进行设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
