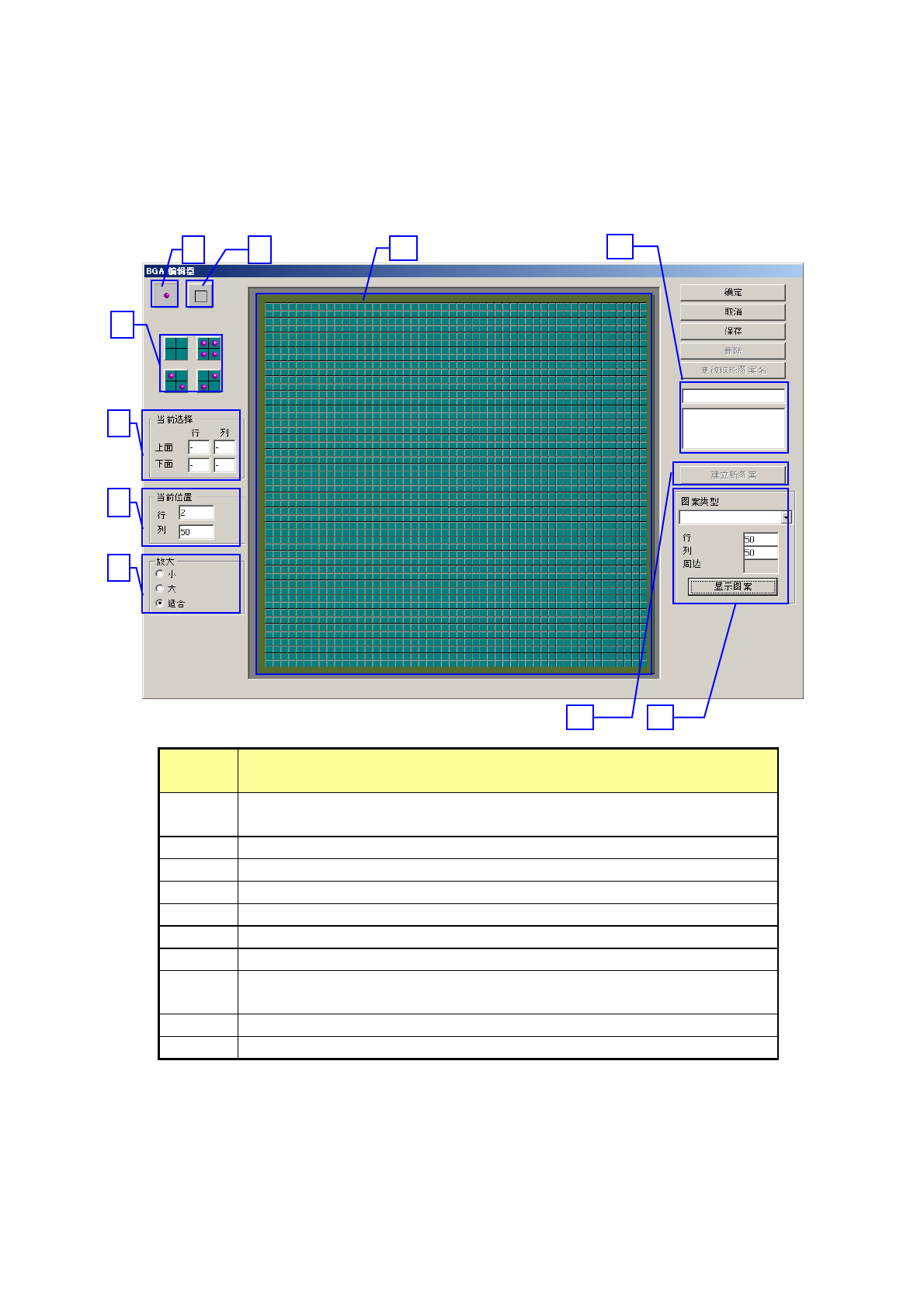

ｂ) 编辑球面图案
进行球面图案的新建、编辑。
可从
“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可注册 16 个图案。
图标
/按钮
说明
①
对球逐个进行编辑。
左击为制作球面，右击为制作索引标记（※
1
）。
② 用轨迹球指定范围
,
一次性制作。
③ 可以选择在指定范围制作时
,
制作的图案。
④ 显示在球面图案制作范围内选择的区域。
⑤ 显示在球面图案的制作范围内选择的光标位置。
⑥ 变更球面图案制作范围的显示尺寸。
⑦ 球面图案的制作范围。
⑧
显示已制作的球面图案名。
点击图案名可进行编辑。
⑨ 可制作新球面图案。
⑩ 通过设置条件，可以引用球面图案。
※1 索引标记： 定中心中不使用的参考用的标记。
在球面
图案制作范围内以白色标记显示。
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
操作手册Ⅱ
2-121

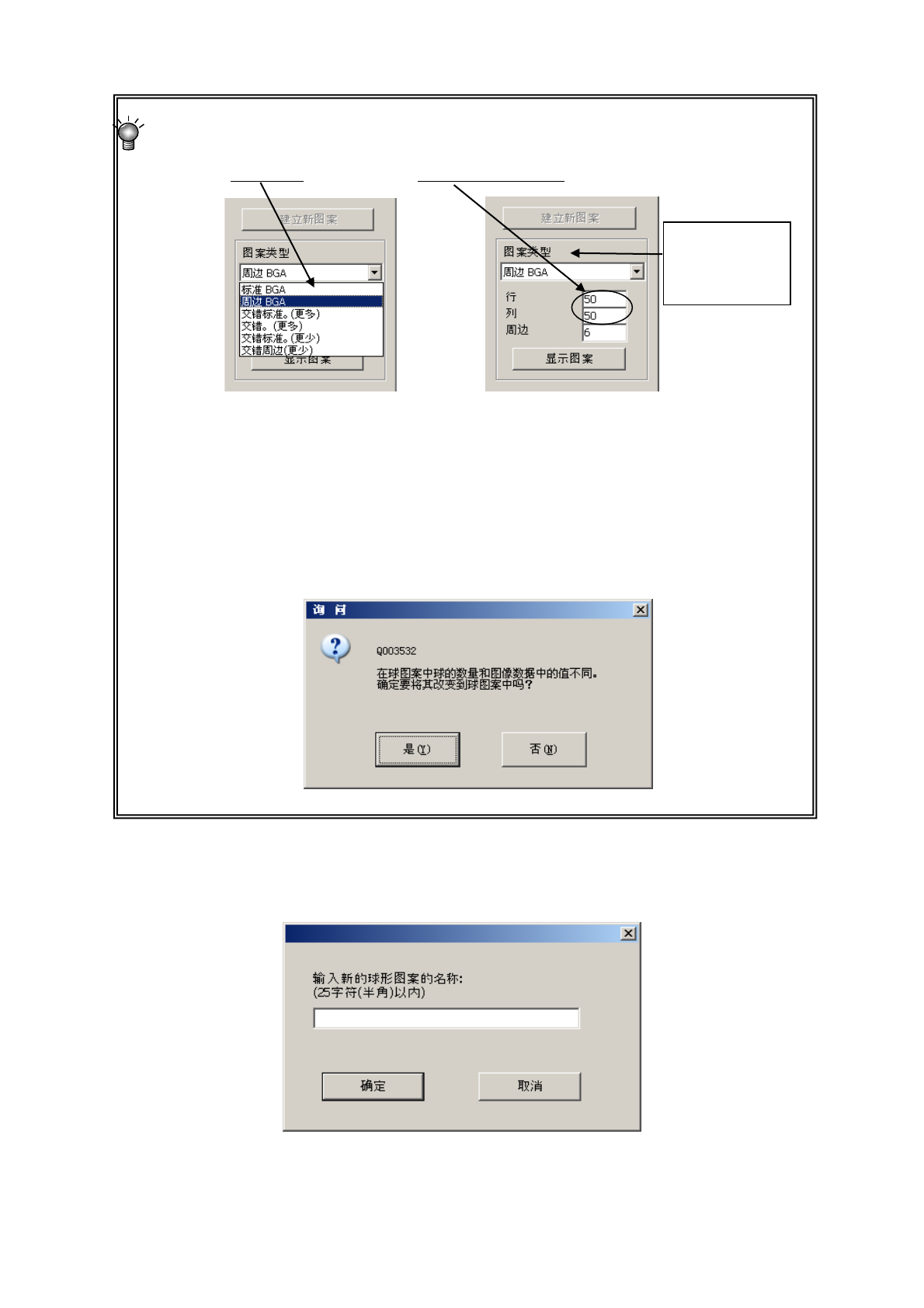

＜新建球面图案的方法＞
①
按下「建立新图案」按钮。
②
选择「图案类型」，输入新图案的「行」数与「列」数。
③ 按下
“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加
、删除球面，编辑图案。
如果制
作球面图案时设置的球数与该画面中设置的球数不一致时，则显示下述确认信息。
选择「
是」，则该画面中设置的球数生效。
制作、
编辑后，请单击「保存」，再单击「确定」。
保存新建的球面图案时，会显示球面图案名的设置画面。
请输入
球面图案名，单击「确定」。
选择外围型时，
请输入球存在的
行数。
操作手册Ⅱ
2-122
6）周边行数
设
置周边型 BGA、交叉的周边型 BGA(外围多)、交叉的周边 BGA(外围少)球面图案时，要从周边
开始计算球所在行的行数，并进行设置。
除此
以外设置了其他图案时，「外围行数」会显示为「0」，为无效状态。
例） 周边行数为「4」时
7）直径检查、变形检查
识别方式为「所有球面-基板」「所有球面-陶瓷」时，可设置是否进行球面检查和判定值。
●直径检
查：测量各球的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为识别错
误。建议将检查水平值(输入值)指定在 40%以上。
●变
形检查：检查球的面积。
与
输入的球直径换算的球面积比较，算出来的像素值低于设置值或大于设定值时，即作为识别
错误。
建议将
检查水平值(输入值)指定在 45%以上。
检查的
初始值为“50”。
如果检查严格(将数字设置小些)，则错误发生率就高。
4
4
Ｈ
Ｖ
将球直径的输入值设为 R 时，1-(H/R)、1-(V/R)
中的任何一个值超过(大于)或低于(小于)输入值
(%)时即为错误。
