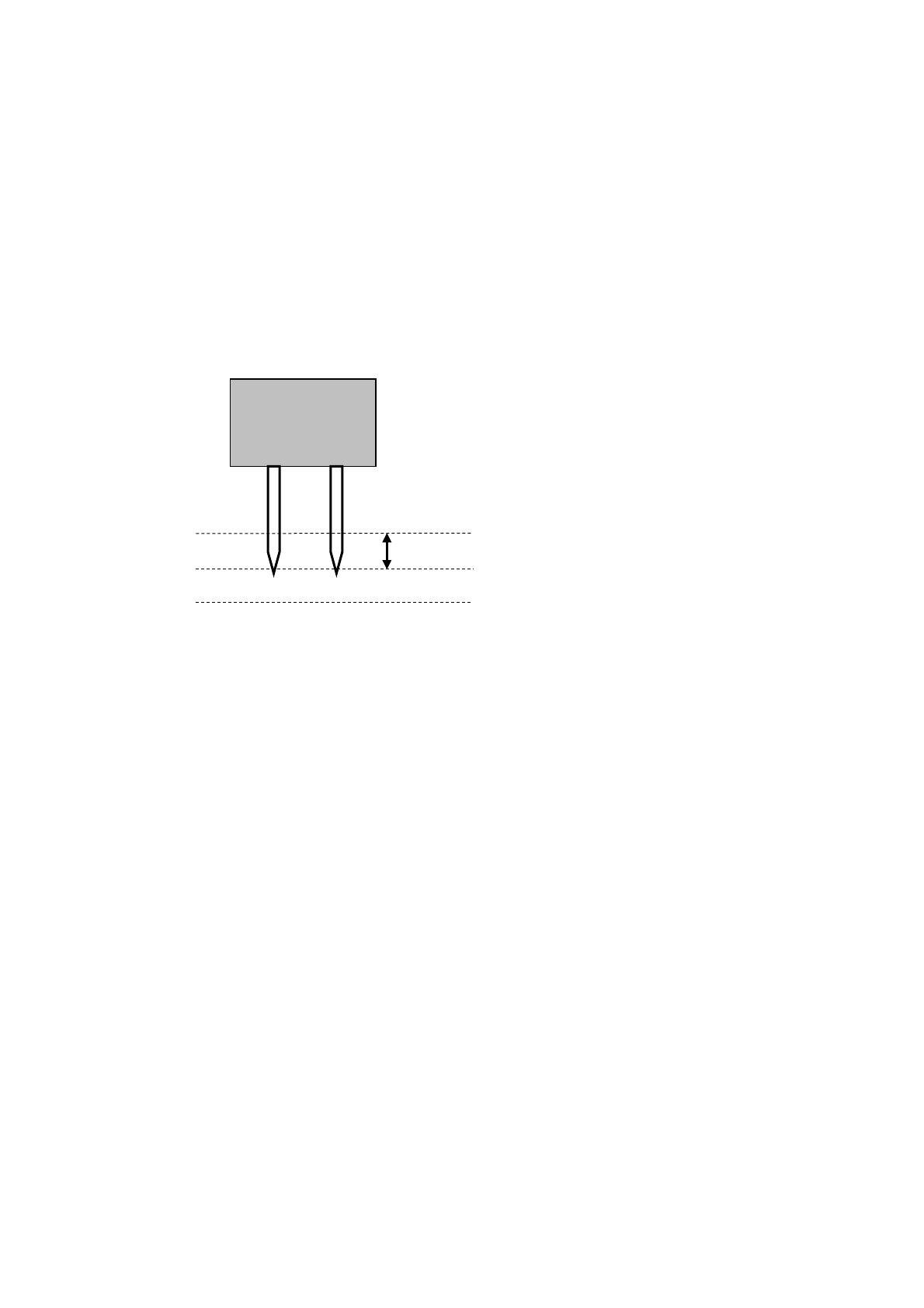

操作手册 Ⅱ 2- 134 6) DFFP 设定 在 VCS 选择中选择了 27mmDFFP ，识别插入元 件时， 需要设定此项。 各 参数的值请 按「 2-5-4- 3-7 DFFP VCS 参数自动取得」 测量。 ・ 识别次数 设定 Z 分割识别次 数。识别 次数为１或者 3 。 如图所示在 ①②③ 的位置上识别 时， 分割数 为 3 。 ・ 间距 Z 分割识别的间距。 间距如图所示为 ②与①的间隔。 ②的位置 为识别高度的基 准。…
操作手册Ⅱ
2-133
这里当贴片角度为 0 度时，在纵长３分割识别后，将以横长=０度进行贴片，故会影响生产
节拍。这种情况下，如以 X 分割数为 3，Y 分割数改为 1，则横长３分割识别后，仍以横长
贴片，因此生产节拍不会有损失。
关于角度，请参照 4-3-5-2-2 的 JUKI 角度定义。
如在 VCS 选择中选择了“标准 （54mm 视野）”或“27mm 选件 VCS”时，不能进行分
割识别。

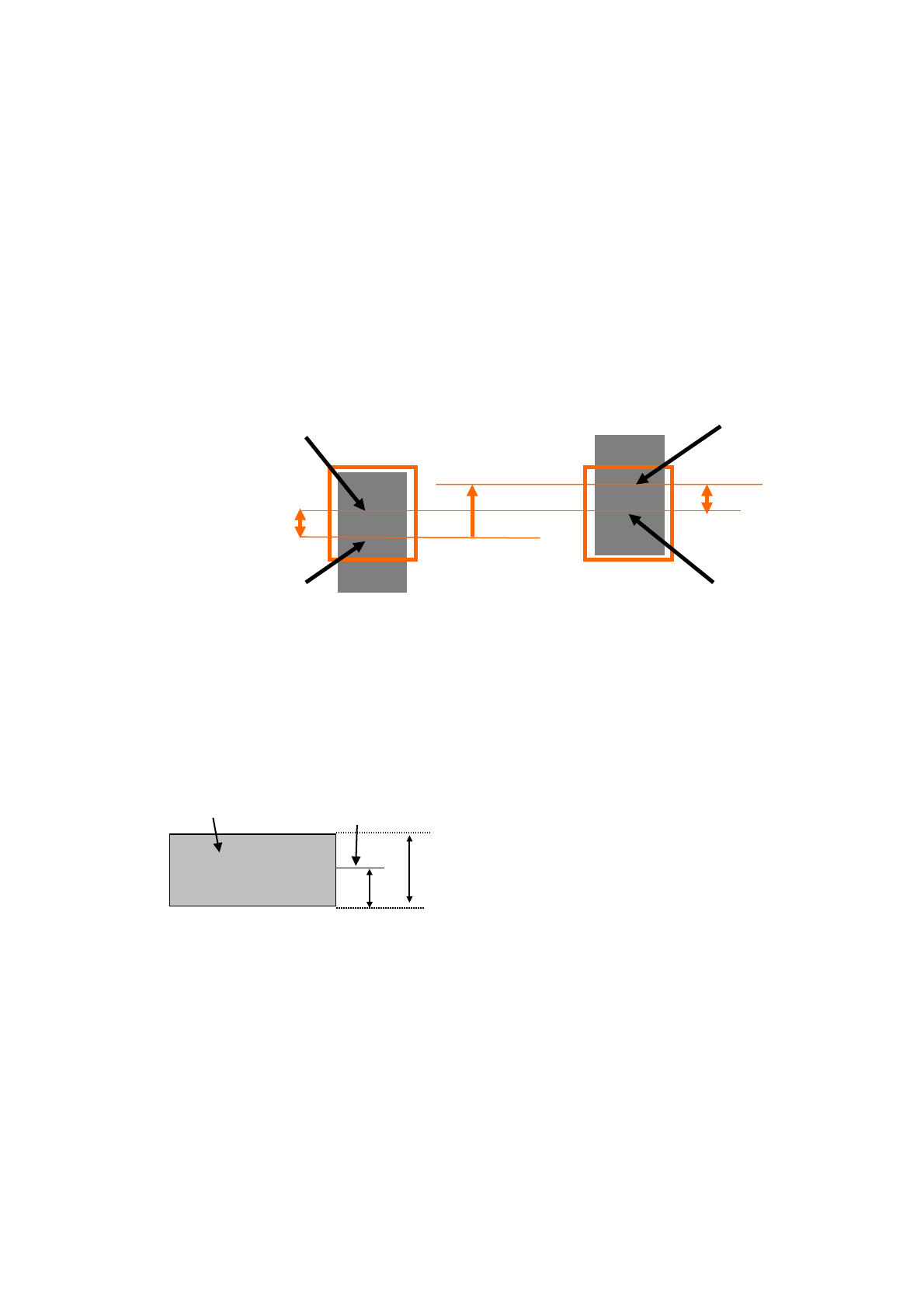

3-2) 分割间距
分割识别时根据分割间距进行轴的移动。
例)
如果是元件尺寸横向为 40mm、元件尺寸纵向为 20mm 的横长元件，当 X 分割数为１，Y
分割数为 2，Y 的间距为 23 时，
在从相机中心向 Y 方向下降 11.5mm(23/2mm)的位置上进行识别(第 1 分割)，然后向 Y 方
向移动 23mm (第 2 分割)。
4) VCS 聚焦高度
设置识别时元件高度的偏移值。
因引脚高度和元件背面高度有大的变化，所以在 VCS 焦点(聚焦)不一致时输入。
由元件下表面向上符号设置为「＋」，向下则设置为「-」。
元件 引脚
5) 贴片偏移量
如果图像定心的中心位置和贴片位置（贴片数据的贴片坐标）不一致时，请将其差作为偏移值输
入。与激光识别时的贴片偏移相同。（参照「2-3-5-2-5 贴片条件」的「贴片偏移」）
A
B
A：VCS 聚焦高度
B：元件高度
11.5mm
元件中心
相机中心
11.5mm
元件中心
相机中心
移动 23mm
操作手册Ⅱ
2-135

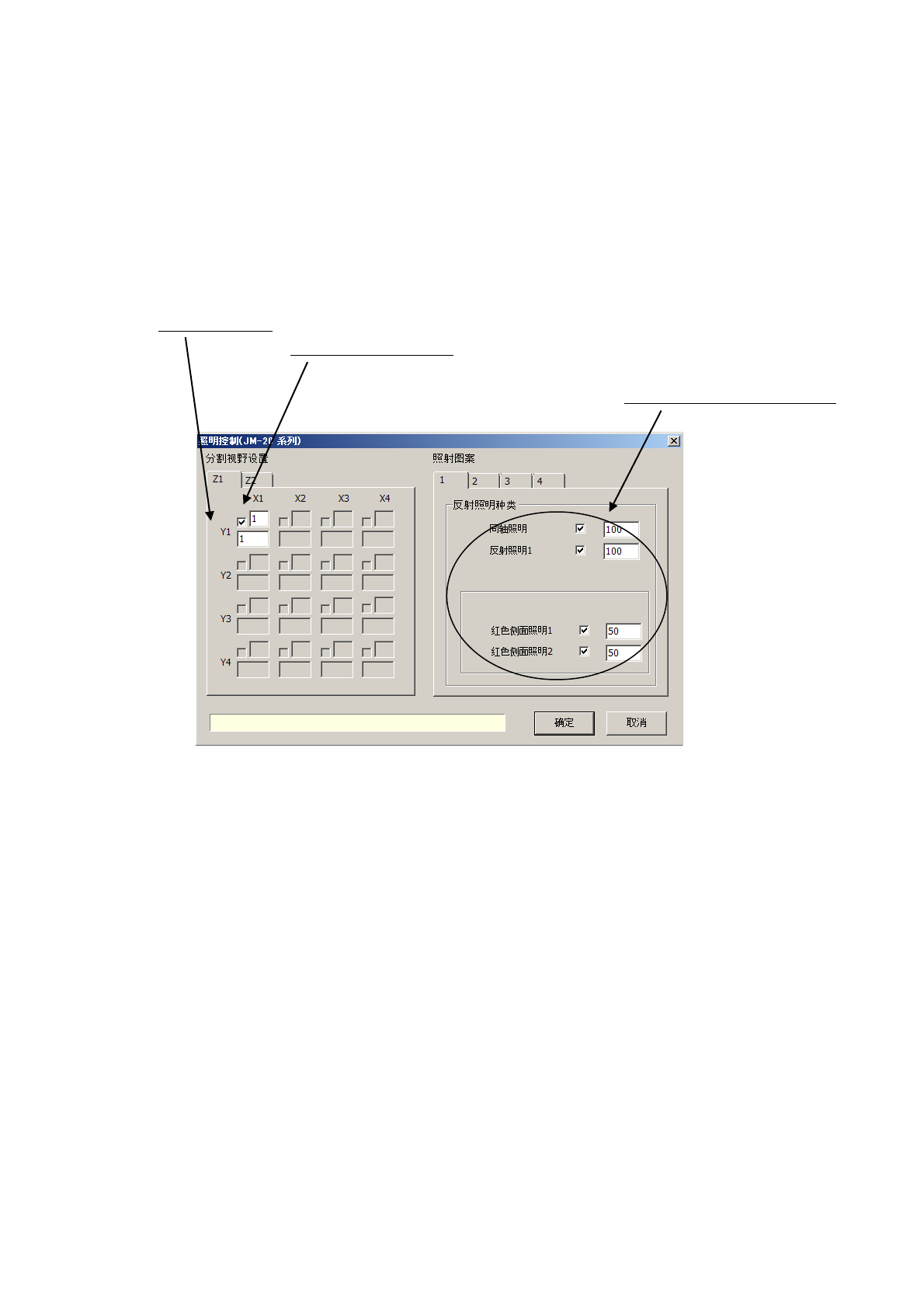

7) 照明控制数据
可指定用 VCS 识别时的照明控制(下图为不进行分割识别时的例子)。
a）分割视野设置
在进行分割识别时，显示分割次数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(有多个照射图案时，指定其编号)。
分割识别时的识别顺序。
画面显示因照明种类而不同。
b）照射图案（类型）
可设置各 LED 的亮度。
亮度以 100 为基准，可设置 20(暗)～200(亮)范围内的亮度，一般请使用初始值。
