操作手册 Ⅱ 2- 173 3) 元件选择 ( 列表 显示 ) 显示至此输入的 内容。 ● 替换 ：逐一替换已选 择的记录的数据 。 ● 全部替换 ：进行所有数据的 替换。 ● 替换询问 ：选中选项时，每 1 项替换前 ，会显示询问画 面，确认变 更的内容 。
操作手册Ⅱ
2-172
⑤ 显示元件数据的[检查 2]选项卡的内容。
请输入要变更的各项数据相关的值，点击「下一步」。
⑥ 显示元件数据的[检查 3]选项卡的内容。
请输入要变更的各项数据相关的值，点击「下一步」。
操作手册Ⅱ
2-173

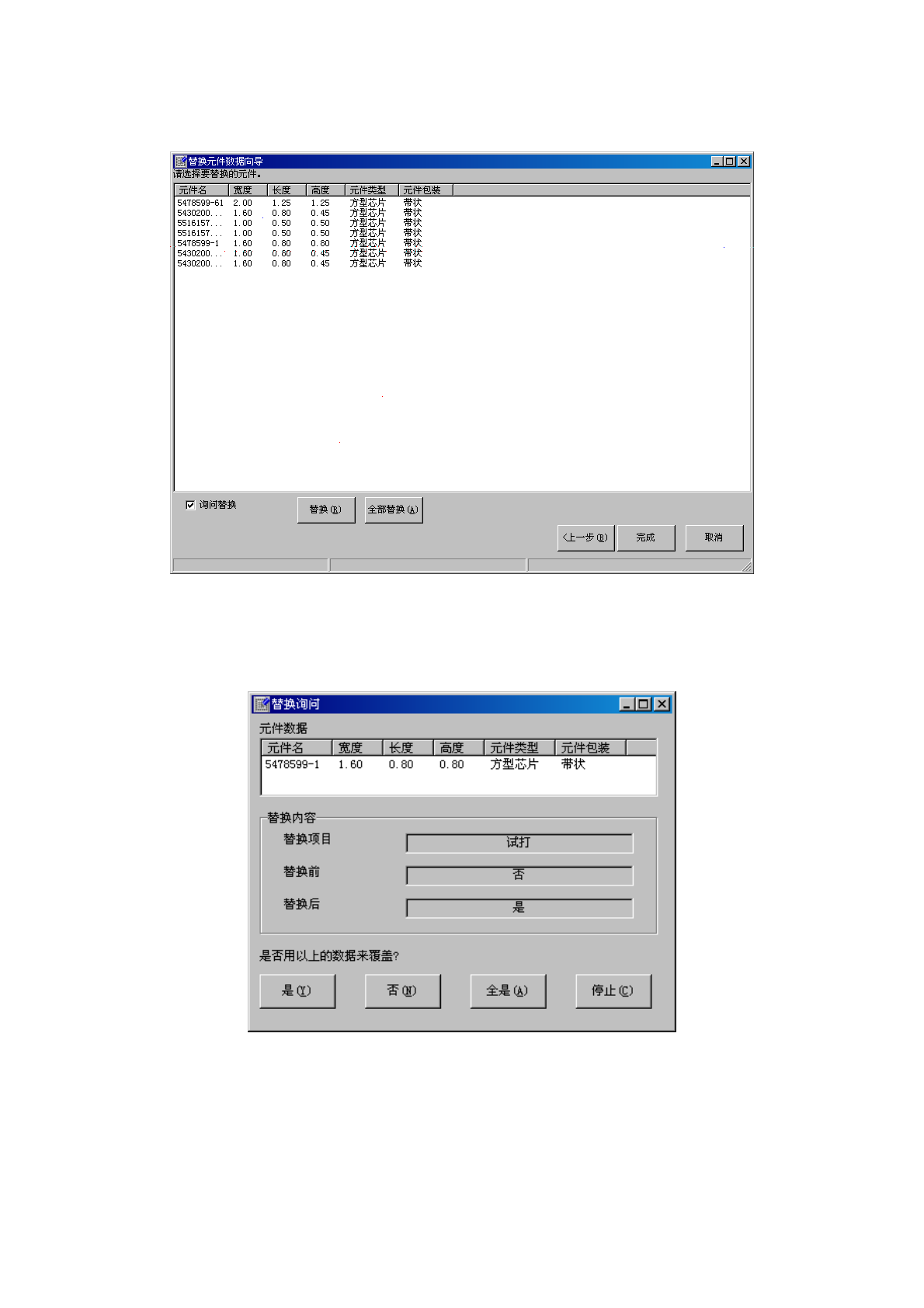

3)
元件选择(列表显示)
显示至此输入的内容。
●
替换 ：逐一替换已选择的记录的数据。
●
全部替换：进行所有数据的替换。
●
替换询问：选中选项时，每1项替换前，会显示询问画面，确认变更的内容。
操作手册Ⅱ
2-174
(10)
单元格/复制
将选中的单元格登录到内存中。对象单元格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单元格粘贴命令。
(11)
单元格/粘贴
将使用单元格/复制操作登录到内存的数据, 覆盖到光标所指的行的相应项目中。
剪切的「
X
」「
Y
」「角度」各项数据，只能粘贴到相同类型的单元格中。

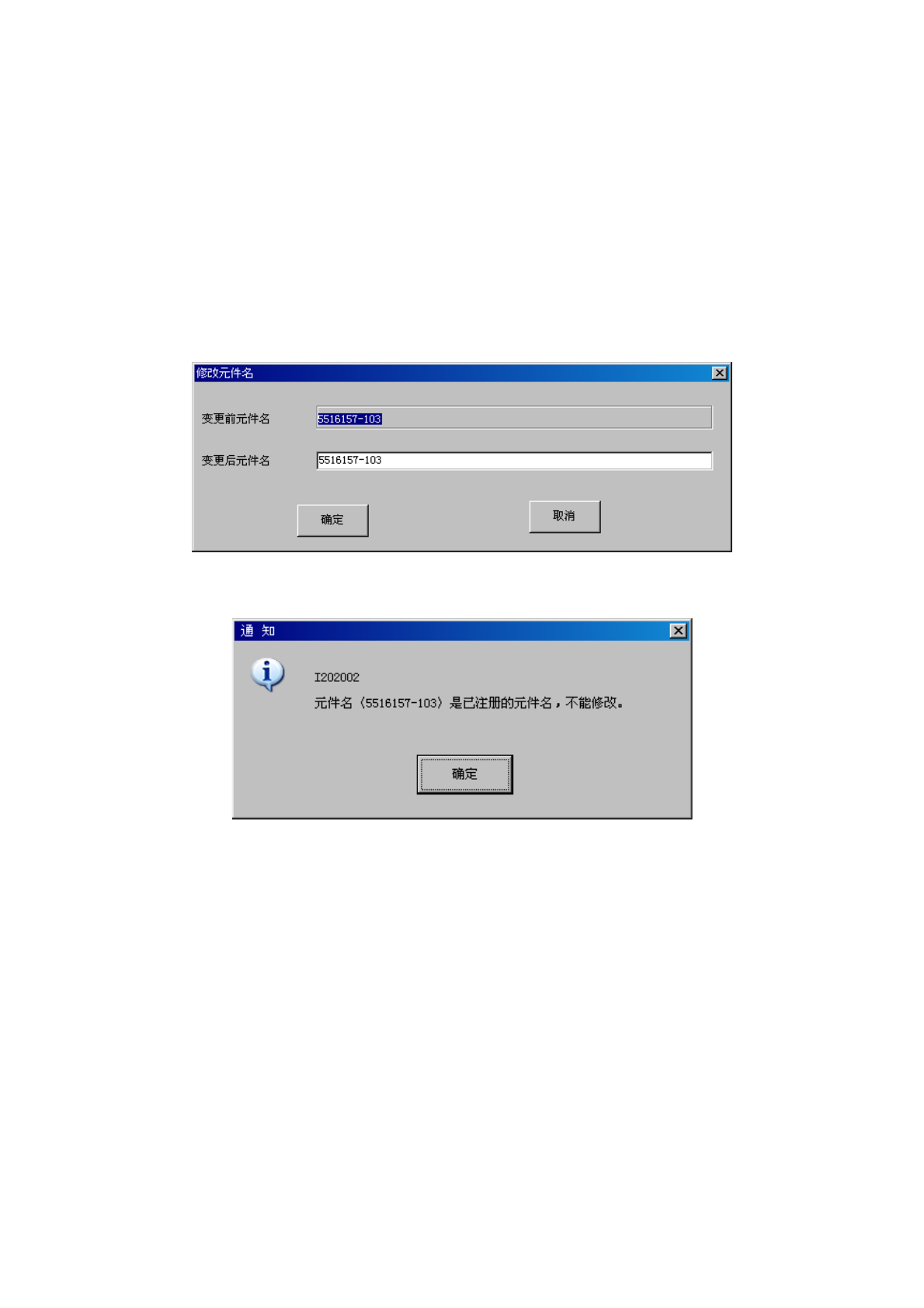

(12)修改元件名
修改元件名称。
选择后显示如下画面。请输入变更的元件名，并单击「确定」。
修改元件名后，元件名与其他元件名重复时，会显示如下画面。
(13)反映元件层
将「元件数据」的层反映到「贴片数据」中。有以下反映方法。
全部元件: 将全部元件数据的层反映到贴片数据里。
元件类别: 将相应元件数据的层反映到贴片数据里。
