操作手册Ⅱ
2-207
(3) 删除
可删除已经注册的（标记）数据。将光标调整到列表中要删除的数据行，按下[删除]按钮时，会显
示如下信息，在对话框里按下[是]按钮（即可删除）。
(4) 更改名称
可以更改已经注册的（标记）名称。将光标调整到列表中要变更的数据行，按下「更改名称」按
钮时，会显示如下信息，请在对话框里输入新名称。
(5) 注册
以注册名称编辑框中设置的名称，将完成示教的标记数据注册到数据库里，并退出画面。
如果选择了列表中的标记，将进行覆盖注册。
操作手册Ⅱ
2-208

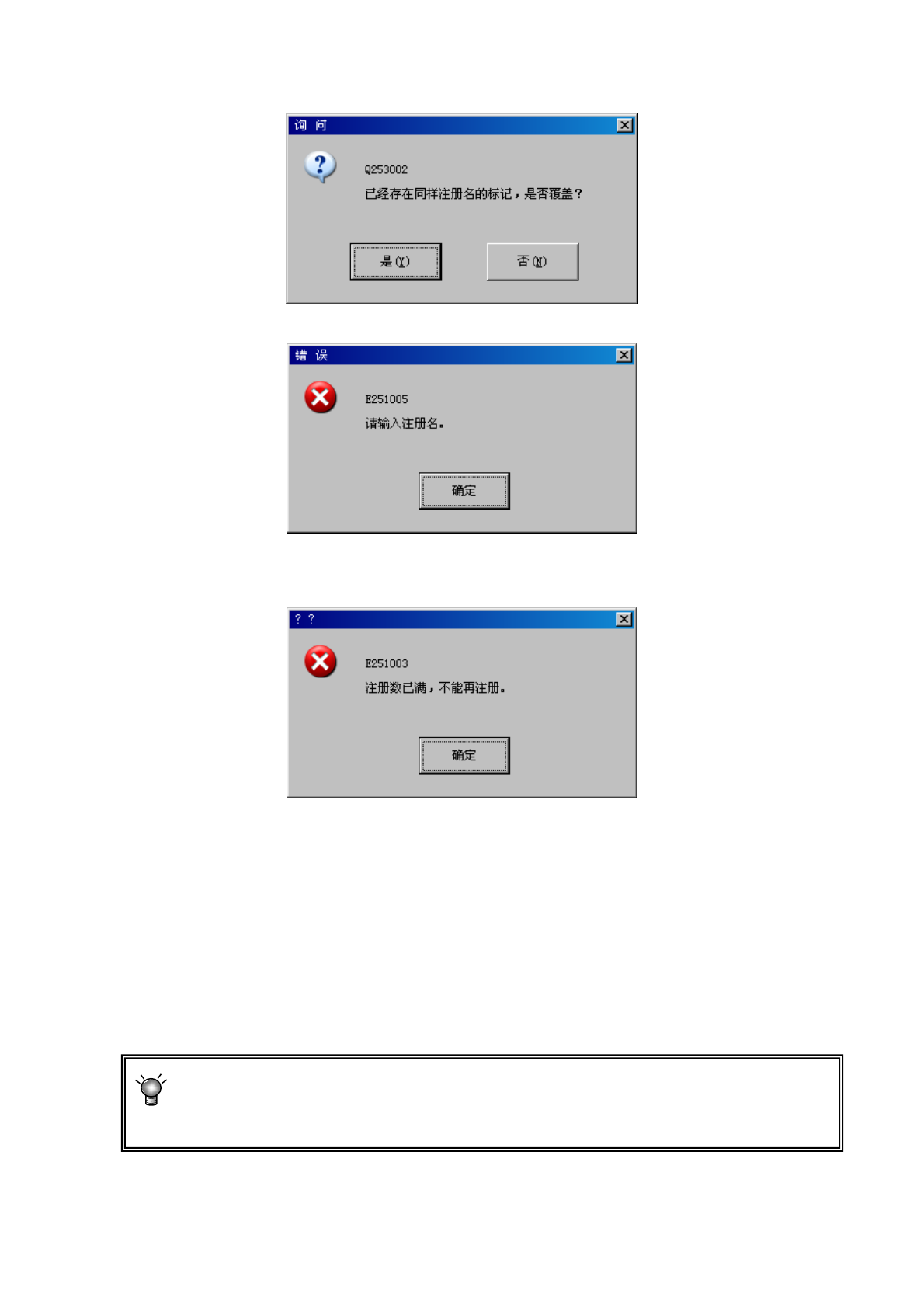

如果在标记数据库里已经存在同名的标记，会显示如下确认信息。
如果没有输入标记名称，会显示如下错误提示。请输入标记名称。
最多注册 100 个标记。
如果出现如下错误提示，请删除不需要的标记。
(6)
关闭
不把标记注册到数据库里，退出画面。但会反映到生产程序里。
完成以上识别示教操作后，即可结束。
结束识别示教后，会在标记数据旁边显示“*”，表示已经进行过示教。
请对所要使用的标记，全部进行相关的识别示教。
另外，在示教的过程中，如果按下[CANCEL]按钮，会在该点结束示教。
（这时，之前所输入的数据均为无效）
按下[CANCEL]按钮时，装置不会移动。
按下选择装置的摄像机按钮后，会进行黑白反色显示。若标记相对于基板显得比较暗时，请
按摄像机按钮进行黑白反色显示，可使标记显得白亮。
通过按摄像机按钮进行的标记反转，仅在刻度框输入时有效。
操作手册Ⅱ
2-209
2-5-2-3-2 用户指定的模板示教
基板或电路上没有BOC标记时，可以将电路图案
※
1
作为BOC标记进行注册。
※1:只要是可与其它基板图案区别的图案，都可使用(丝网、电路等)。
请选择不会因基板不同而产生不均匀的稳定图案。
如有可能，最好把模式图形（land、焊盘）作为标记使用。
<步骤>
①将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。
