操作手册 Ⅱ 2- 243 ｃ ) 测量 内容 显示 元件方向判别 设定中所 设定的内容 。 变更内容 并执行测量 时，变更的内容 会得以反映 。 ● 判断方式 从引脚、封装、 倒角中 进行指定。 ● 使用 贴片头 可以选择 测量 所使用的 贴片头 。 ● 测量次数 可以选择 测量的次数 。 ● 吸嘴种类 显示 使用的吸嘴类 型 。 ● 判断高度 可以设定以元件 下面为基准的 元件判断 高度。 ● 判断角度 可以设定以吸取 时的角度为基…
操作手册Ⅱ
2-242
(3)
方向判别测定
仅对选择的元件进行测量。
1) 设定方向判别测定条件
在菜单条中，选择「机器操作」/「测定」/「方向判别」则显示以下画面。
a) 测量的元件
显示测量的元件的内容。
b)
吸取位置的吸取偏移量
显示吸取元件的吸取位置内容。输入偏移量还可以变更吸取位置。没有吸取数据时，不显示各
个项目，不能执行吸取位置的变更、供料（振动）、 示教。
●供料
圆型供料器振动。
操作手册Ⅱ
2-243
ｃ)
测量内容
显示元件方向判别设定中所设定的内容。变更内容并执行测量时，变更的内容会得以反映。
●判断方式
从引脚、封装、倒角中进行指定。
●使用贴片头
可以选择测量所使用的贴片头。
●测量次数
可以选择测量的次数。
●吸嘴种类
显示使用的吸嘴类型。
●判断高度
可以设定以元件下面为基准的元件判断高度。
●判断角度
可以设定以吸取时的角度为基准的元件的判断角度。
●吸取补正高度
可以设定以吸嘴下面为基准的元件的吸取高度补正。
d)
元件高度
显示在方向判别动作前执行的元件高度测量的内容。
●误差允许值
可以设定元件高度测量时的误差允许值。
●允许范围
显示元件高度允许范围的最小值和最大值。
e) [
测量] 按钮
执行方向判别测定。
并且，方向判别测定前测量元件高度的测量结果在测量范围外时，显示以下图像。
●是 ： 返还或废弃元件，再次执行元件高度测量。
●否 ： 返还或废弃元件，结束测量。
操作手册Ⅱ
2-244
2)
方向判别测定中
元件高度的测量结果在允许范围内时，开始方向判别测定动作。

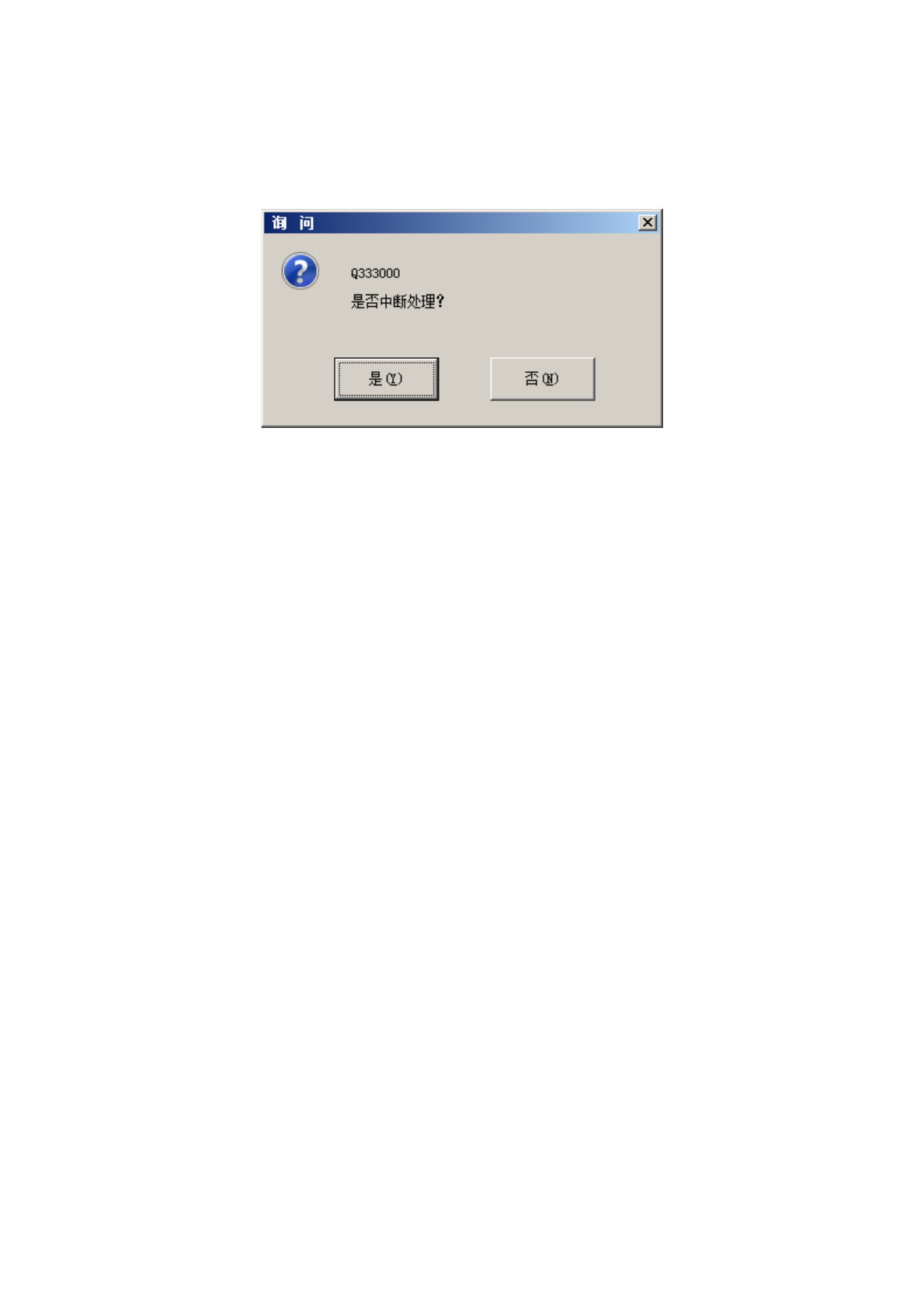

测量中强制中止时，按下＜停止＞开关，显示以下画面。
请选择是否中断测量。
●是 ：返还或废弃元件，结束测量。
●否 ：重新开始测量。
