操作手册Ⅱ
2-263
2-5-4-3-7 DFFP VCS 参数自动取得
此功能为自动取得 DFFP VCS 参数。
通过若干参数类型进行图像识别，从其结果中取得最适合的 DFFP VCS 参数。
(1) DFFP VCS 参数自动取得画面的操作

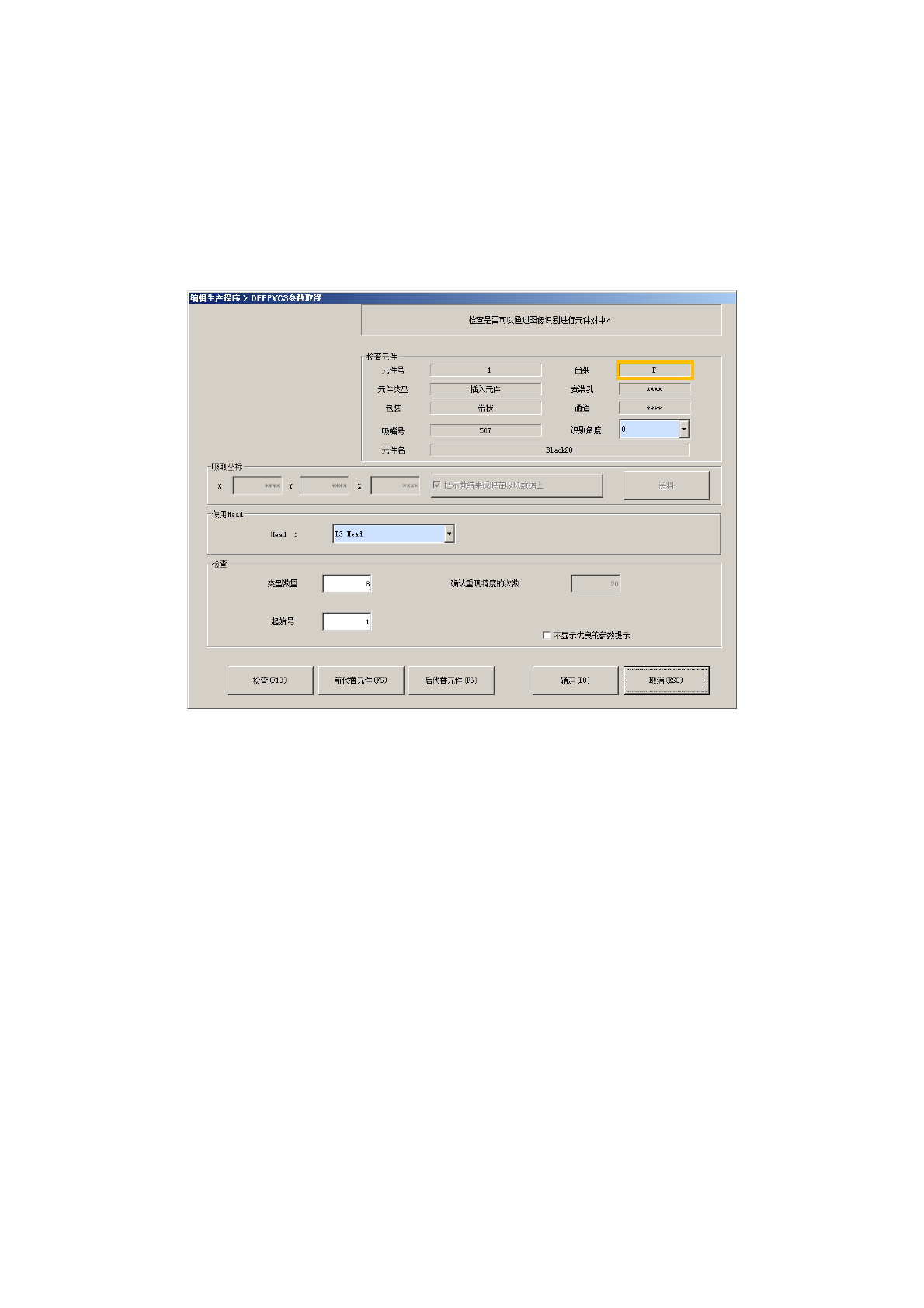

从菜单栏中选择[机器操作] → [检查] → [DFFP VCS 参数自动取得] 后，即显示以下画面。
1) 检查元件
显示元件内容及吸取位置。
2) 使用 Head
指定检查时使用的 Head。
3) 检查
●类型数量
指定检查时使用的参数类型数。
●确认重现精度的次数
显示按照 1 个类型反复进行识别的次数。
●起始号
指定开始检查的类型号。
●不显示优良的参数提示
勾选此项后，检查过程中发现优良的参数时，不显示询问对话框。
4) [前代替元件] 按钮、[后代替元件] 按钮
当前显示中的元件有代替元件时，显示此项。
5)[确定] 按钮([F8]键)
结束参数自动取得，返回原来的画面。
这时，会将吸取的元件退回，废弃。
操作手册Ⅱ
2-264
6)[取消] 按钮
结束参数自动取得，返回原来的画面。
7)[检查] 按钮
进行参数自动取得。这时，会显示识别所需的时间。
识别动作中，将显示以下画面。显示正在进行识别元件的内容及吸取位置。
最佳参数会带颜色显示出来。
检查过程中发现优良参数时，会显示以下提示信息。
请选择是否结束检查。
如果在开始画面中，勾选了「不显示优良的参数提示」，则不显示以下提示。
操作手册Ⅱ
2-265
要强行中止时，按下<STOP>开关，即显示以下提示。
请选择是否结束检查。
a) 检查元件
显示元件内容及吸取位置。
b) 检查内容
显示开始画面中设定的检查内容。
从检查结果中显示最佳参数。
c) 检查结果
显示检查结果的值。显示 XYθ 的偏移量及判定结果。
d)[保存文本]按钮
将识别的结果以文本输出。
默认目录：D:\LOG\DFFP_VCS
e) [确定] 按钮([F9]键)
使检查结果有效，将结果的值保存到元件数据中。之后，返回原来的开始画面。
f)[取消] 按钮([ESC]键)
使检查结果无效，然后返回原来的开始画面。
