操作手册Ⅱ
2-275
(2)
执行 BOC 标记校准
执行后如果有设置好BOC标记的生产程序，为提高贴片位置的精度，将执行BOC校准。
(识别所有电路的BOC)
操作手册Ⅱ
2-276
(3)
跟踪贴片坐标位置

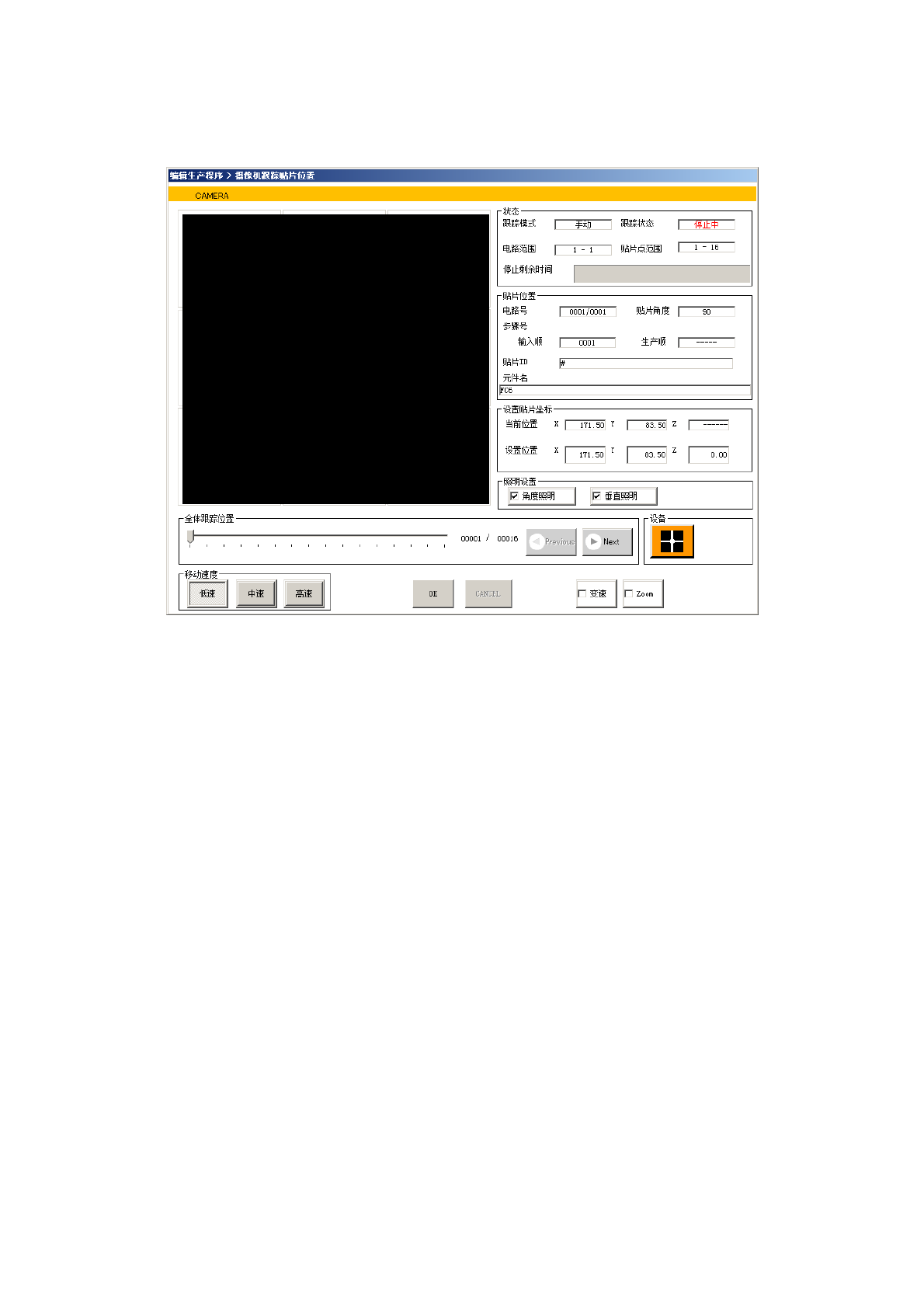

执行后，在跟踪各贴片坐标中，会显示如下画面。
1)
状态
a)
跟踪模式
显示设置的传送方法是「手动」还是「自动」。
b)
电路范围、贴片点范围
选择所有贴片数据时显示“最初”、“最后”的步骤号。
变更跟踪范围时，则显示其编号。
c)
跟踪状态
「运行中」表示轴正在移动中。「暂停」表示自动传送暂停。「停止」表示手动传送或
有意识的停止。「轴退避中」表示轴正在移动到安全位置。「标记识别中」表示正在识
别区域标记。
d)
停止剩余时间
显示自动传送中的暂停剩余时间。
操作手册Ⅱ
2-277
2)
贴片位置
显示当前的贴片位置的信息。
a)
电路号
显示跟踪中的电路/电路总数。
b)
贴片角度
显示跟踪中的贴片角度。
c)
步骤号
显示输入顺（序）和生产顺（序）。
d)
贴片 ID
显示跟踪中的元件 ID。
e)
元件名
显示跟踪中的元件名称。
3)
照明设置
选择要点亮的 OCC 照明的类型。
可选择[角度]、[垂直]、[外圈]。
4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
元件的 4 角及贴片点的中间作为元件位置显示。
CENTER： 显示元件的中间。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
设置位置是指在生产程序中设置的贴片坐标。
可以手动输入或通过示教变更设置位置的贴片坐标值。
