操作手册Ⅱ
2-277

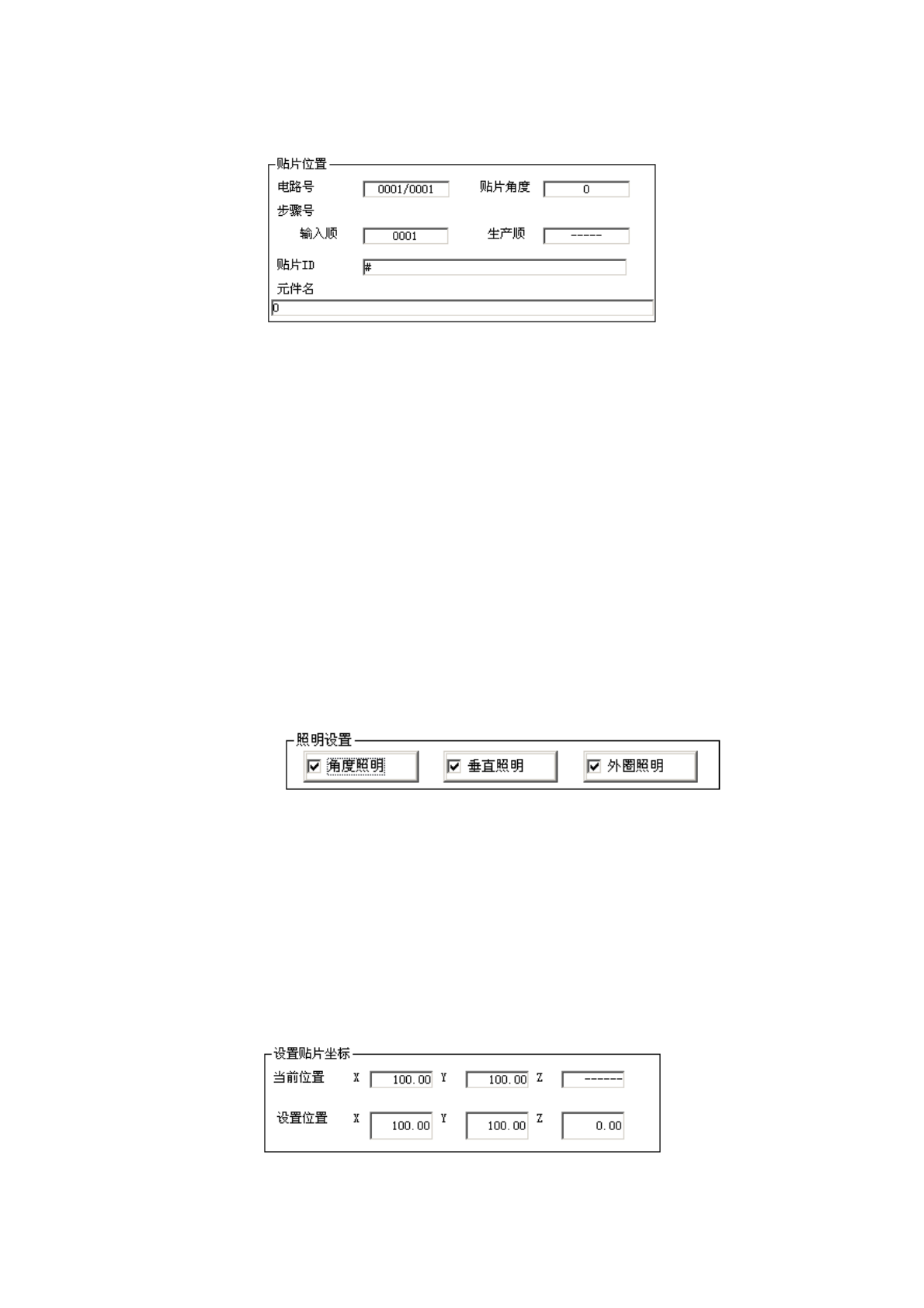

2)
贴片位置
显示当前的贴片位置的信息。
a)
电路号
显示跟踪中的电路/电路总数。
b)
贴片角度
显示跟踪中的贴片角度。
c)
步骤号
显示输入顺（序）和生产顺（序）。
d)
贴片 ID
显示跟踪中的元件 ID。
e)
元件名
显示跟踪中的元件名称。
3)
照明设置
选择要点亮的 OCC 照明的类型。
可选择[角度]、[垂直]、[外圈]。
4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
元件的 4 角及贴片点的中间作为元件位置显示。
CENTER： 显示元件的中间。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
设置位置是指在生产程序中设置的贴片坐标。
可以手动输入或通过示教变更设置位置的贴片坐标值。
操作手册Ⅱ
2-278

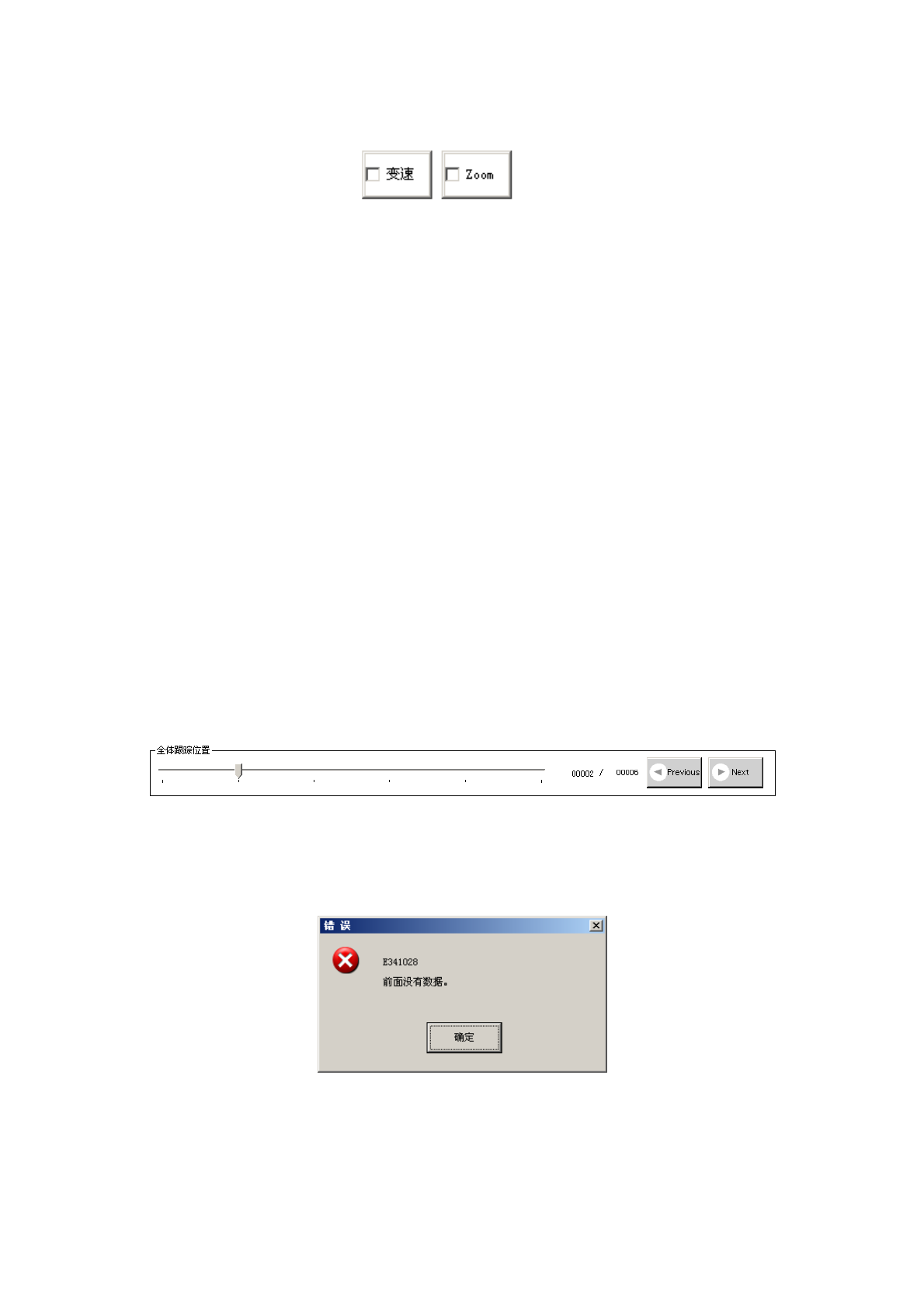

5)
变速
勾选[变速]的复选框后，示教时通过持续按移动按钮，会加快轴移动速度。
6) Zoom
勾选[Zoom]复选框，可以放大显示叠加的摄像机图像。
使用 HOD 放大映像时，请按下 [WINDOW] 按钮。
如果操作选项设定为「示教时，使用数字放大功能」，在打开示教画面时，初始画面就显示放大
的映像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・勾选放大 4 倍时：(在操作选项中必须设置为“使用 4 倍放大”。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未勾选放大 4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
7)
确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标会被应用到贴片数据中。
如果不需要应用变更的数值，请按下[取消]按钮。
按下[取消]按钮时，如果在示教中坐标已经移动时，会返回原来的设定位置。
8)
全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时，可以通过自由地移动滑动条返回到前面、推进到后面。
另外，按[Previous]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动到下一个
贴片点。

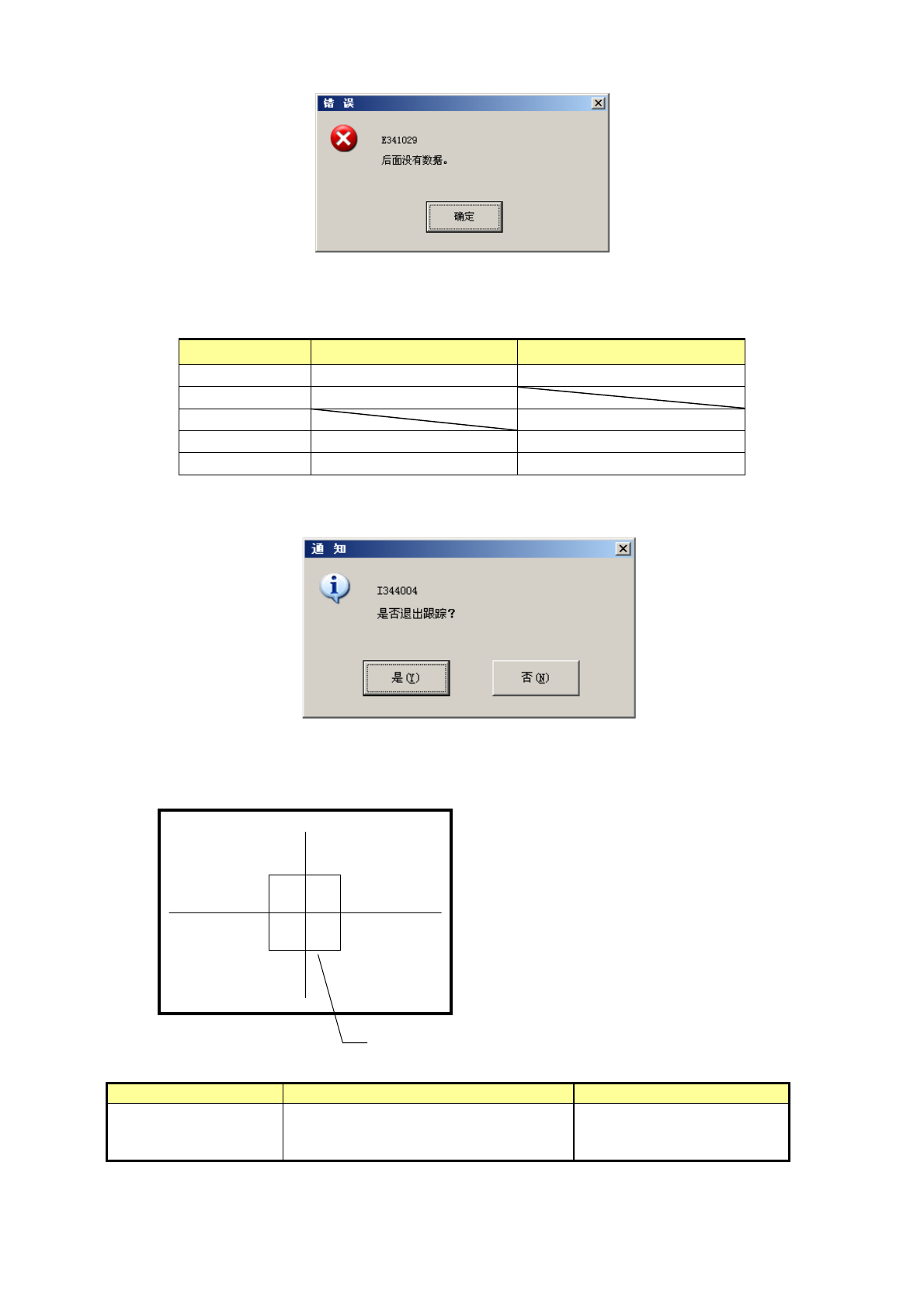

当向前面的点移动，但是前面已经没有数据时，会显示如下提示信息。
当向下一点移动，但是后面已经没有数据时，会显示如下对话框。
操作手册Ⅱ
2-279
(4) 跟踪时的操作
执行时可使用以下开关/按钮来控制动作。
操 作
操作面板
画面
跟踪开始
<START>
开关
[
执行
]
按钮
跟踪停止
<STOP>
开关
移动到前一点
[Previous]
按钮
移动到下一点
<START>
开关
[Next]
按钮
结束
在停止时按
<STOP>
开关
在停止时按
[
取消
]
按钮
通过上述的操作结束后，显示如下提示信息。
(5) 显示叠加画面
在执行时，每一贴片点都会在叠加画面中显示适合元件尺寸的元件框。
如果元件很大，则不显示元件框，而会使用摄像机依次显示元件的 4 角及中心位置。
如下表所示，元件尺寸不同，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸
元件的四角
元件的中心
短边 4.5mm 以下的元
件
在画面中的窗口框里显示。设定了角度
的贴片点通过窗口框本身的旋转来显
示。
十字线的中心
显示元件的中心及元件的四角的框。
