操作手册Ⅱ
2-287
5)

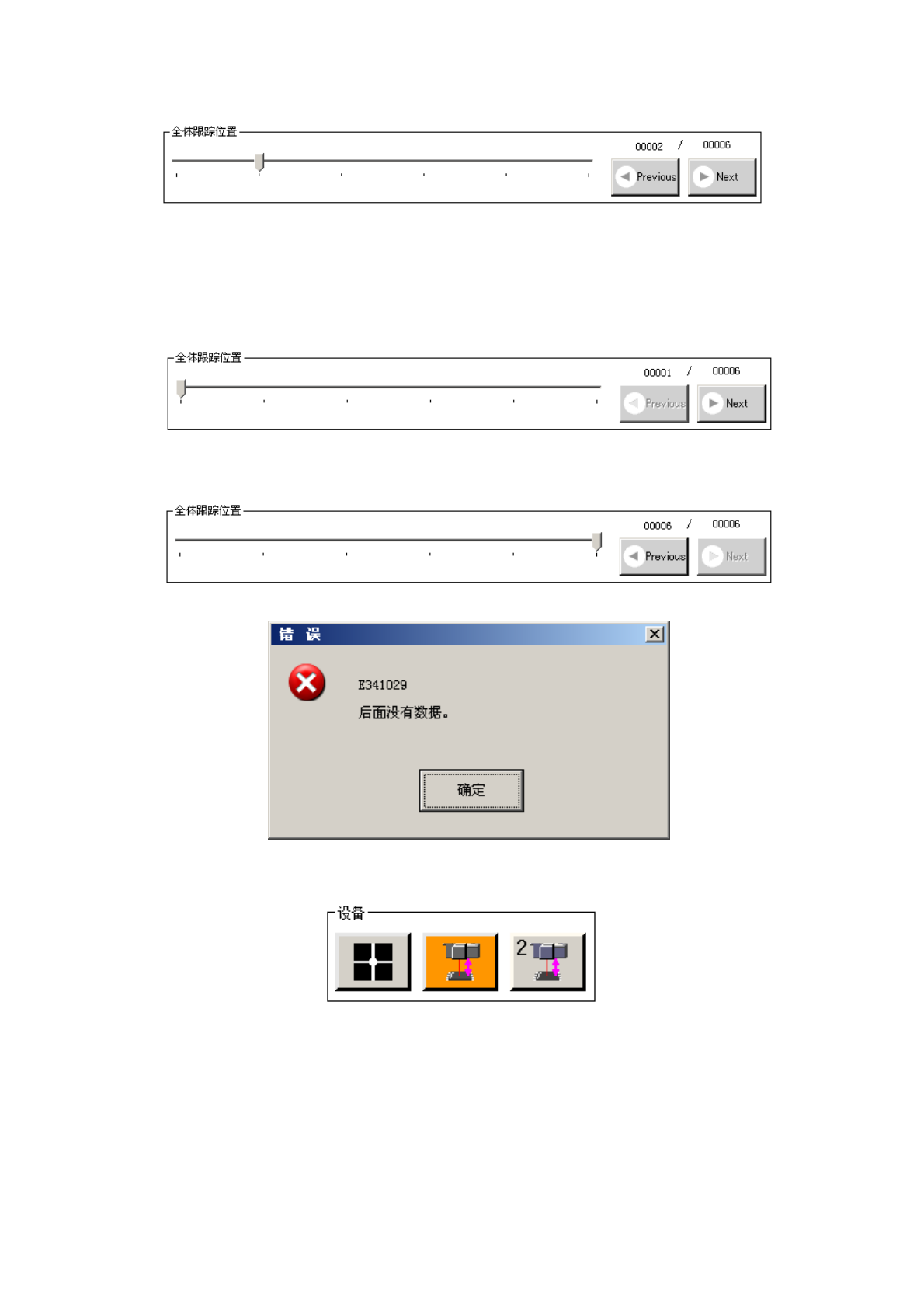

全体跟踪位置
跟踪位置会随着进度一点一点前进。在停止时，可以通过自由地移动滑动条返回到前面、或推进
到后面。另外，按[Previous]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动
到下一个贴片点。
当前面已经没有数据时，会出现如下的显示，[Previous]按钮失效。
当后面已经没有数据时，会出现如下的显示，[Next]按钮失效。
此时按下<START>开关时，会显示如下提示信息。
6)
设备
在跟踪中使用的设备会以橙色显示。
操作手册Ⅱ
2-288
7) Zoom
勾选[Zoom]复选框，可以放大显示叠加的摄像机图像。
使用 HOD 放大映像时，请按下 [WINDOW] 按钮。
如果操作选项设定为「示教时，使用数字放大功能」，在打开示教画面时，初始画面就显示放大
的映像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・勾选放大 4 倍时：(在操作选项中必须设置为“使用 4 倍放大”。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未勾选放大 4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
8)
送料
在安装孔位置里显示的供料器进行送料。
9) 夹紧/解除
对安装孔位置所显示的径向供料器执行夹紧/解除。
10)
自动
使用摄像机识别空洞，自动示教中心位置。
11)
确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标被保存到贴片数据里。
不需要保存变更的数值时，请按下[取消]按钮。
若按下[取消]按钮时，示教中坐标正在移动，则会返回原来的设定位置。
操作手册Ⅱ
2-289
(4)
跟踪中的操作
进行中可以使用以下的开关/按钮控制动作。
操
作
操作面板
画面
跟踪开始
<START>
开关
[
执行
]
按钮
跟踪停止
<STOP>
开关
移动到前一点
[Previous]
按钮
移动到下一点
<START>
开关
[Next]
按钮
结束
在停止时按
<STOP>
开关
在停止时按
[
取消
]
按钮

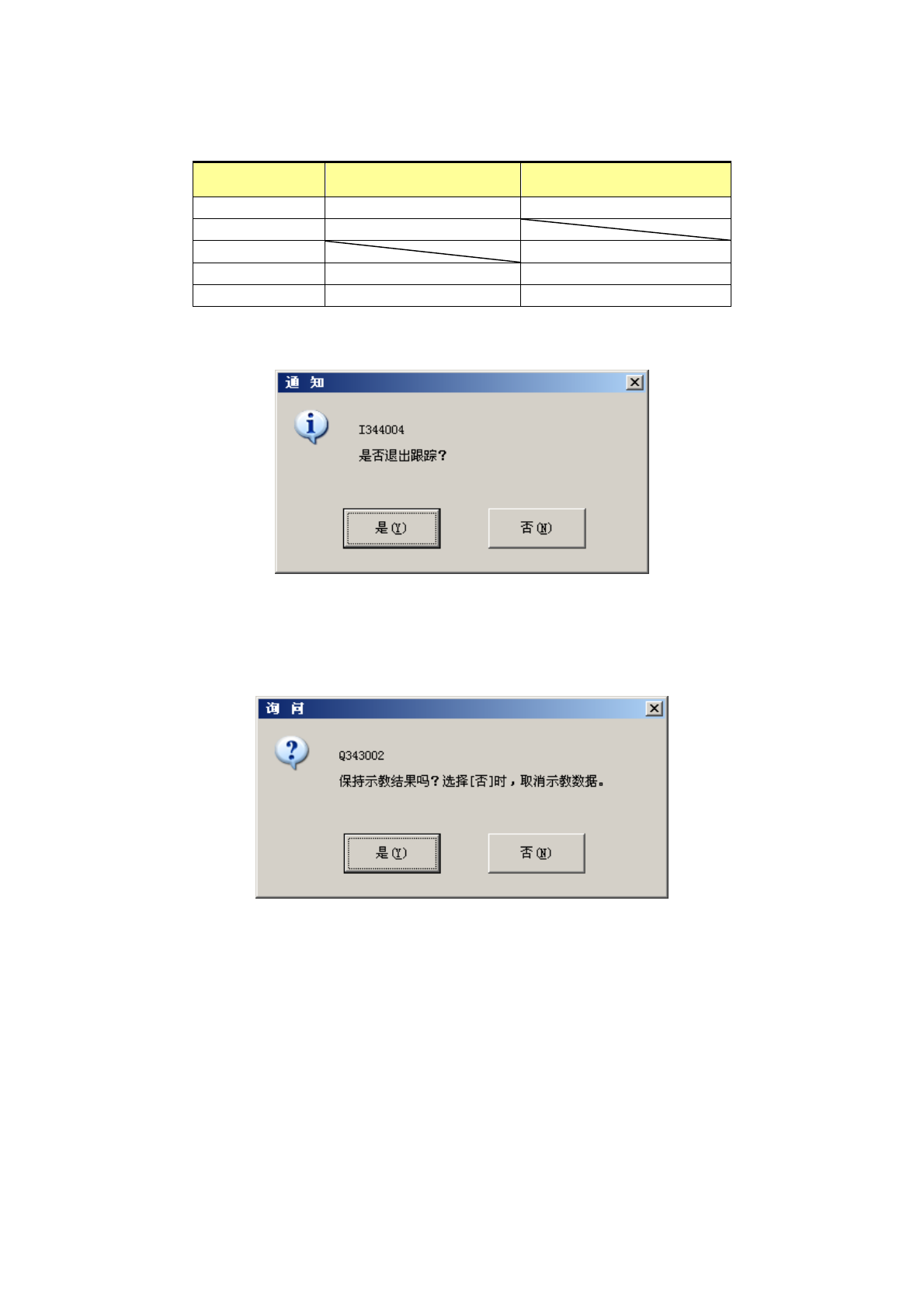

用上述操作结束后，会显示如下的提示信息。
在结束的询问中如选择［否］，则回到跟踪操作画面。如选择了［是］，会显示如下关于保存的询
问提示信息。
在询问中如选择［否］，则放弃跟踪操作中示教的坐标值，回到开始跟踪前的坐标值，结束跟踪。
如选择了［是］，则以跟踪中所变更的吸取坐标更新坐标值，结束跟踪。
