(2) 状态显示
在画面中显示各圆型供料器通道的补满状态。
・ OK ：元件补满状态
・ 未完成 ：未达到元件补满状态
・ **** ：未使用的圆形通道
选择的所有圆形通道达到补满状态后，在信息栏会显示「补充元件完毕」的提示信息。
操作手册Ⅱ
2-297
2-5-5 对应长尺寸基板
2-5-5-1 对应基板尺寸
通过 2 次基板传送，可以将 X 方向的基板尺寸最大扩大到 800mm。
这样就使 LED 照明等所使用的长尺寸基板的生产成为可能。
对下表中 X 方向最大尺寸超过 1 次传送尺寸的基板，实施 2 次传送。
以下，将各规格 1 次送入的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸： (单位：mm)
最小尺寸
最大尺寸
1
次传送
2
次传送
L 尺寸规格
X 50 410 800
Y
30※
360
XL 尺寸规格
X 50 410 800
Y 30※ 560
※有自动宽度调整选购项时， Y 方向最小尺寸为 50mm
操作手册Ⅱ
2-298
2-5-5-2 基板停止位置与贴片范围
对基板外形 X 方向尺寸超过规定尺寸的基板，通常的夹紧无法进行贴片。
在站台内对基板实施 2 次夹紧。第 1 次在挡块位置执行基板停止，第 2 次不使用挡块，通过 HMS
检测出基板终端使其停止，从而可以对应基板外形尺寸 X 方向尺寸“800mm(超规定尺寸)”的基板。

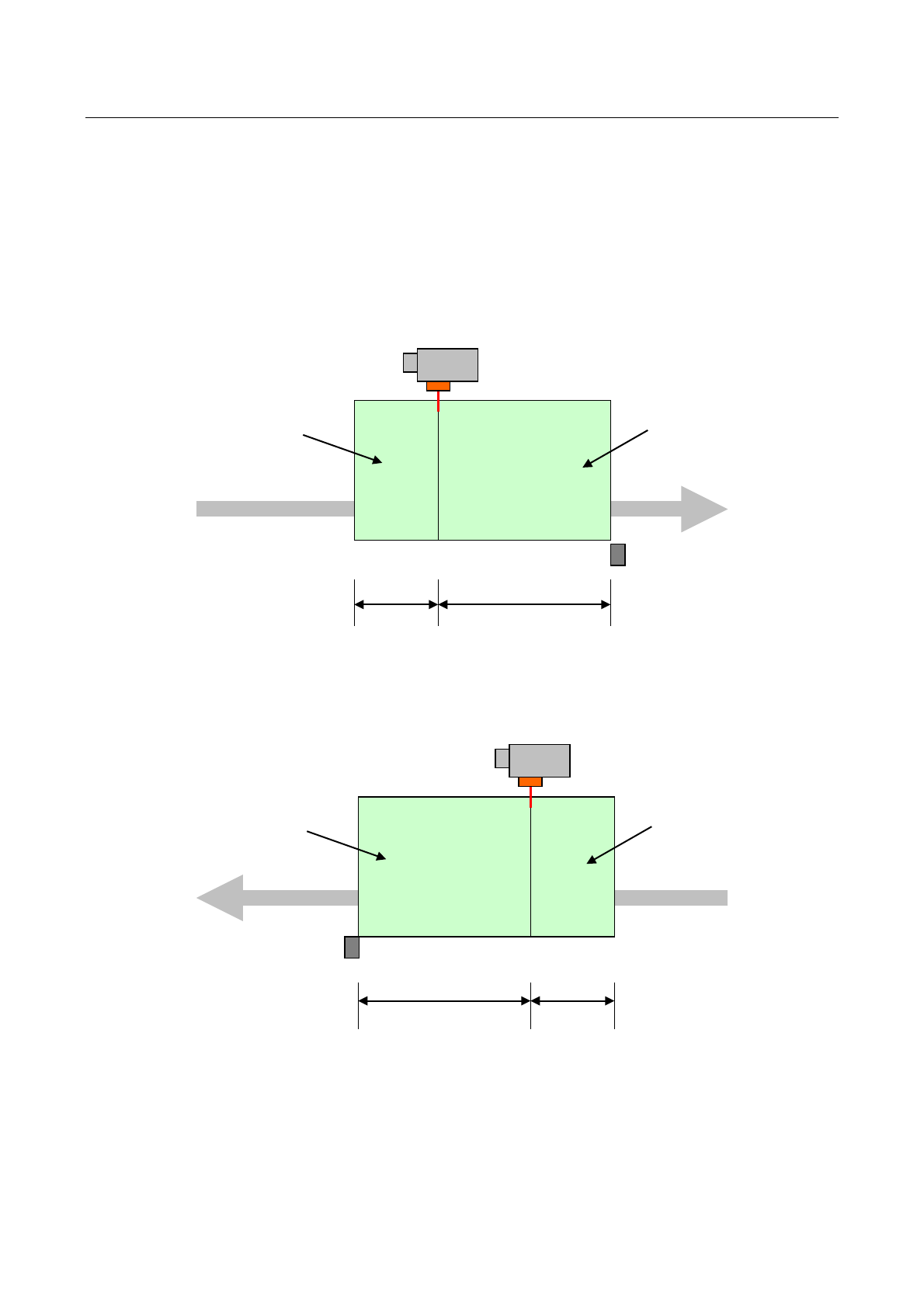

[左 →右传送时]
[左 ←右传送时]
①：410mm ②390mm
第 1 次基板夹紧的贴片
范围
① ②
第 2 次基板夹紧的贴片
范围
① ②
第 2 次基板夹紧的贴片
范围
第 1 次基板夹紧的贴片
范围
