操作手册Ⅱ
2-299
2-5-5-3 BOC 标志
2-5-5-3-1 标志示教
BOC 标志的示教在夹紧基板后执行。在第 1BOC 标志于挡块位置夹紧、第 2BOC 标志通过 HMS
夹紧后的状态下实施示教。
在基板传送中，可以实施各自的夹紧。
2-5-5-3-2 基板传送

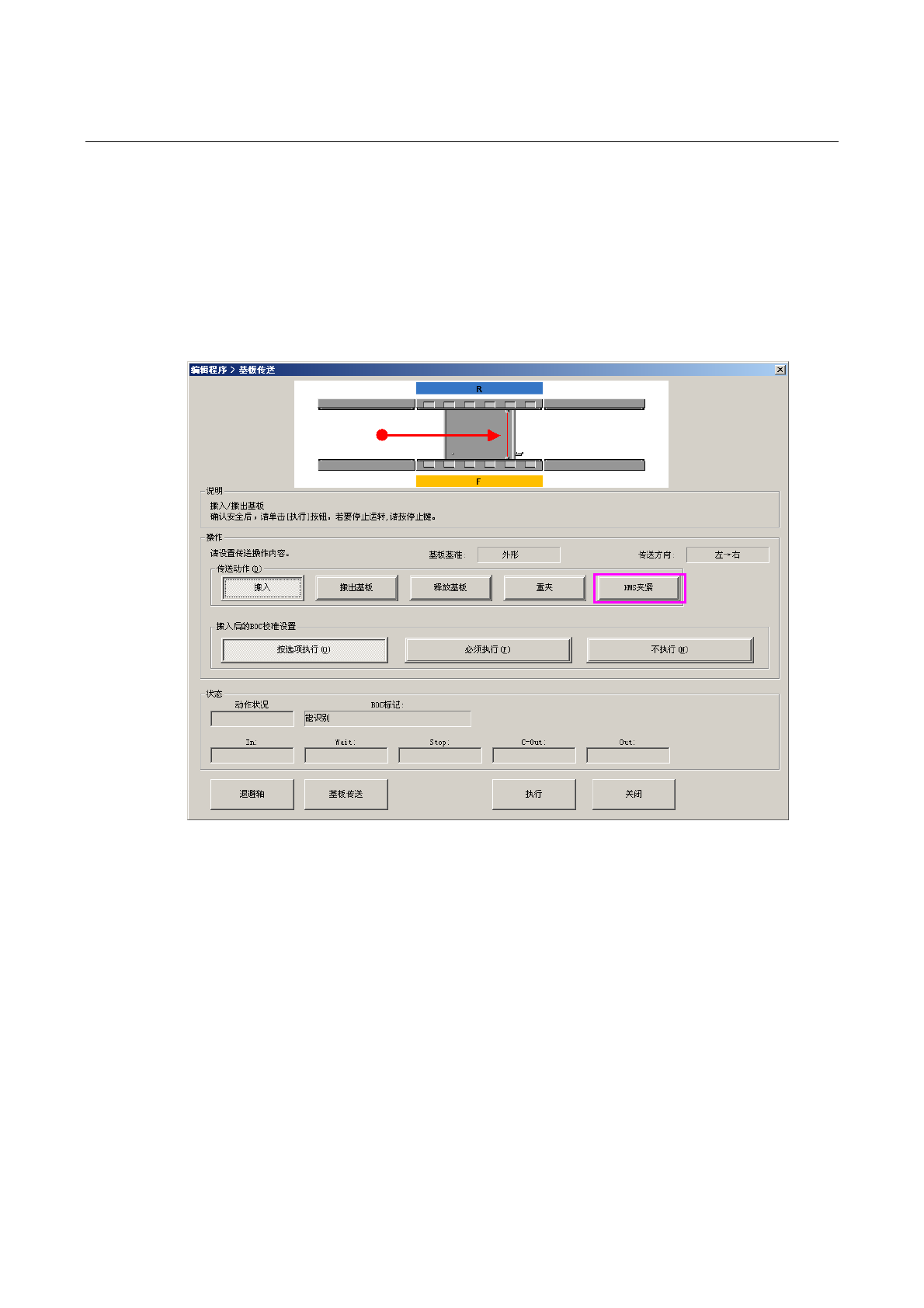

对「基板传送」中挡块位置的夹紧，和以往相同按下「基板装载」按钮进行选择。
通过 HMS 实施的第 2 段贴片区域的夹紧，则通过选择「HMS 夹紧」按钮实施。
操作手册Ⅱ
2-300
2-5-5-3-3 BOC 标志的注意点
基板外形尺寸 X 方向尺寸超过规定尺寸时，对于多面矩阵基板及多面非矩阵基板，电路在 X 方向
被分割时，可以选择
使用各电路标志，但不能进行生产。在开始生产前显示错误。以下示例为基板
X 尺寸为 500mm，在 X 方向被分割为 2 块的情况。

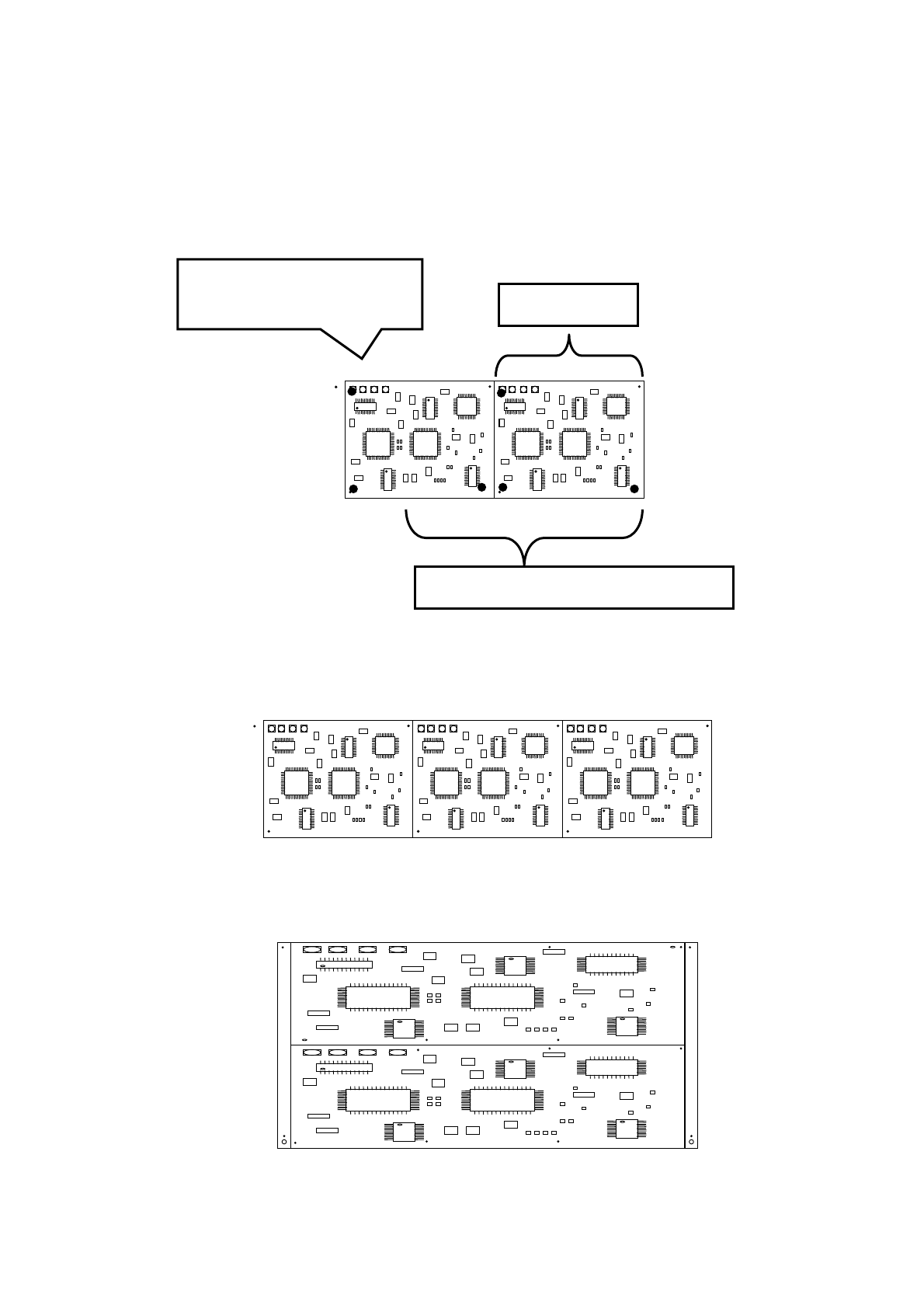

以下基板外形尺寸 X 在 410mm 以上，X 方向被分割时，BOC 标志在第 1 次夹紧的范围以外，因
此在开始生产之前报错。
以下基板外形尺寸 X 在 410mm 以上，Y 方向被分割时，BOC 标志在第 1 次夹紧范围外时也不会
报错。（需要输入第 2 个 BOC 标志。 ）
第
1
次夹紧的范围超出了
410mm，因此在生产前出错
250mm
第
1
次夹紧的贴片范围
410mm
操作手册Ⅱ
2-301
2-5-5-3-4 HMS 故障检查

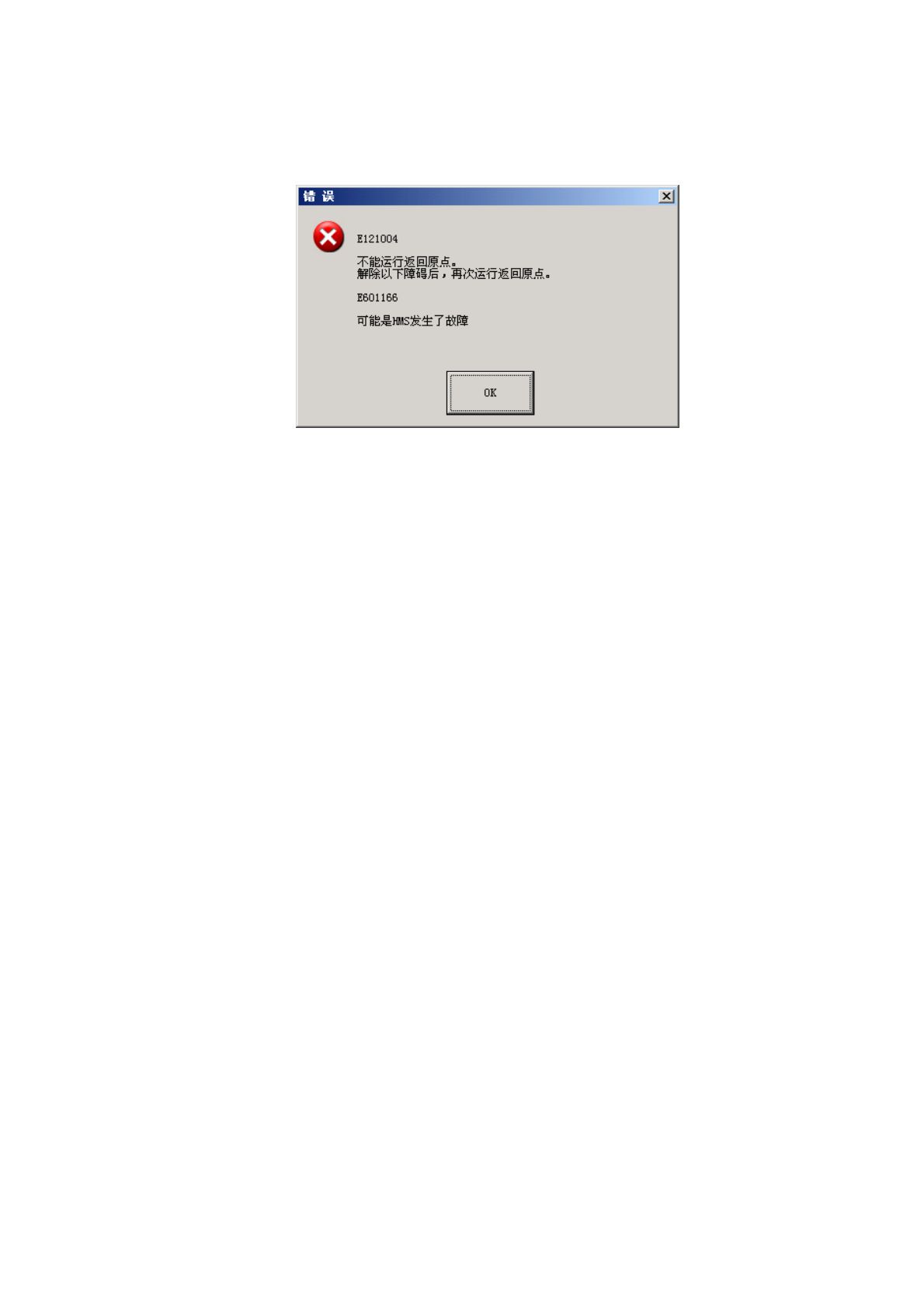

在返回原点动作中，当检测出是因断线等造成 HMS 异常时，在返回原点结束后显示以下画面。
2-5-5-3-5 对应长尺寸基板的限制事项
・ 对长尺寸基板，试打、空打时不能使用贴片摄像机跟踪。
・ 对长尺寸基板，生产支援的贴片点确认只能跟踪到可以移动的坐标位置。
对基板夹紧状态下不能移动的坐标，则不能进行跟踪。
・ 对长尺寸基板，若选择优化选项的「替换为优化结果」执行优化，则不能执行兼顾 2 次夹紧的优
化。请选择「由生产程序的输入顺序所分配的顺序」进行优化。
・ 基板外形尺寸 X 越长，HMS 夹紧所需的时间也就越长。
对于贴片点横跨 2 次夹紧的电路，请将坏板标记的位置设定在第 1 次的贴片区域内。
