操作手册Ⅱ
3-23
(1) 引脚元件要素组一览
引脚元件要素组一览中，可进行与 Windows 浏览器类似的操作。
(2) 引脚位置、引脚数量、引脚间距
●引脚数 (LC) ：组内的引脚数
●引脚跨度(LP) ：从引脚中心到下一引脚中心的距离
●第一个引脚 X(FLX)：从角(最外周)到首元件要素的距离
单击[＋]，则符号变为
[－]，并显示在该引脚位
置所定义的元件要素组。
操作手册Ⅱ
3-24
(3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚特征(鸥翼形引脚) · 引脚特征(平板引脚)
(4) 元件要素组的编辑
在引脚元件要素组一览表画面中进行元件要素组的追加、删除或复制。其操作方法与
Windows 的浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
操作手册Ⅱ
3-25
3-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为∶所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。

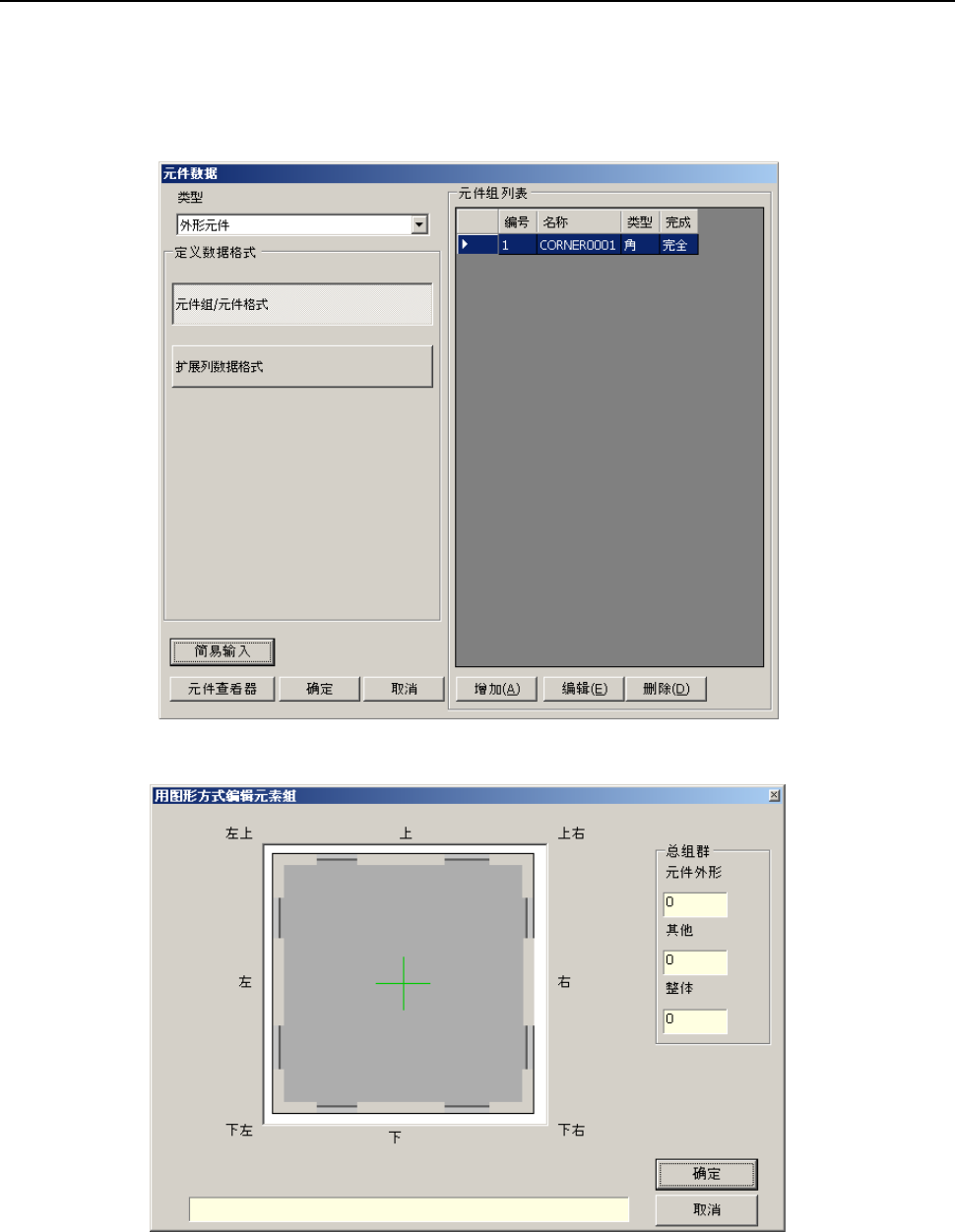

(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择“外形元件类”，并选择「简易输入」。
② 显示「用图形方式编辑元素组」画面。
