操作手册Ⅱ
2-16
注意
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近装置。
使用长尺寸基板对应（L 规格：选购项， XL 规格：标准）时
在对基板外形尺寸 X 超过规定尺寸的大型基板时，设置第 1 次夹紧贴片范围的 BOC 标记
(以下称为第 1 号 BOC 标记)，和第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2 号
BOC 标 记 ）。
※使用长尺寸基板对应时，对 BOC 标记位置有限制。
请参考「使用说明书 CD 13-10-3-3 BOC 标记的注意点」。

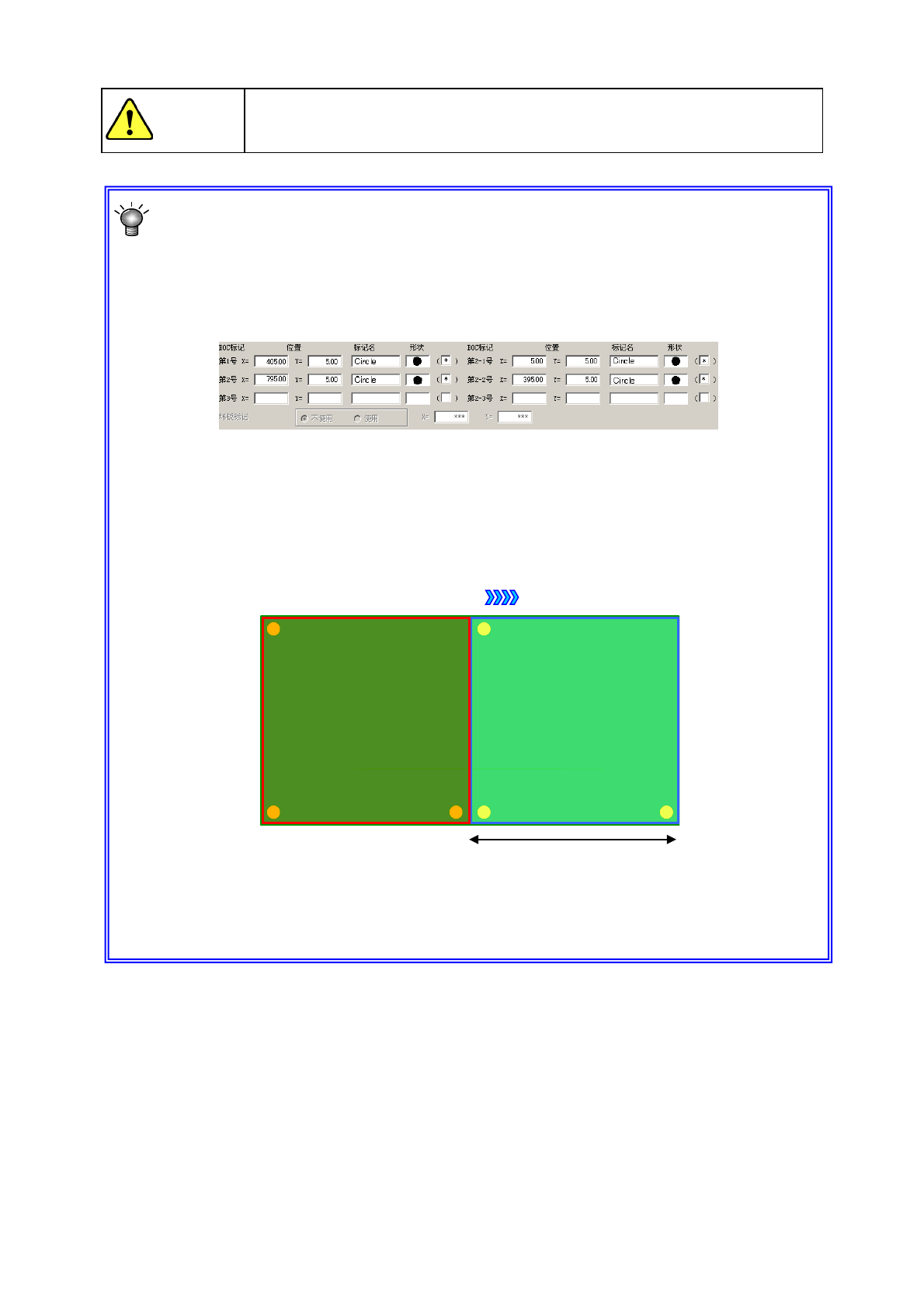

例) 单板基板 从左→右传送，基板尺寸为 800mm 时，输入第 1 号 BOC 标记设置和第 2
号 BOC 标记设置。
传送方向
① 第 1 次
贴片区域
② 第
2
次
贴片区域
机器规格尺寸
L
＝
410
㎜
XL＝410 ㎜
操作手册Ⅱ
2-17
(8)坏板标记位置
单板基板无需设置(不能设置)。
(9)基板高度
输入从传送基准面(基准高度。此处为从Z轴初始值（=“0.00”）)到基板表面的尺寸。
通常输入初始值。
在传送基准面与基板表面高度不同时，才输入基板高度。
例）在异形基板或灵活基板与夹具（放置板）重叠进行生产时，此时输入的基板高度为“+t”的值。
●一般情况（传送基准面＝基板表面的高度）
●使用夹具时（传送基准面≠基板表面的高度）
在这种情况下若不输入“+t”，在元件贴片时会将元件挤进贴片面以内(多进入深度 t)，容易损坏元件。
基板表面的高度
传送基准面
+t
夹具（放置板）
传送基准面
基板表面的高度
在进行贴片时的吸嘴高度由基板高度决定。因此，若输入错误的数值，则
有可能会造成贴片错位。（元件未放到基板位置，或者过度挤压元件）
操作手册Ⅱ
2-18
(10)基板厚度
输入基板厚度。
该值用于决定基板定心时支撑台上升的高度。
(11)背面高度
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
该值将决定生产时支撑台的待机高度。
若该值过小，则由于支撑台的移动距离短，会使生产节拍加快。
(在5mm与40mm差值最大时，约差0.25秒)
基板厚度
背面最高的元件
背面高度
如果输入错误数值，有可能导致支撑销过渡挤压基板，从而损坏基板，或
使支撑销够不着基板，有可能导致贴片不匀。
如果输入比元件背面高度小的值，则在基板传送时支撑销可能会接触到元
件，请务必输入比背面元件高度大的值。
