操作手册Ⅱ
2-24
12)
坏板标记
对是否使用“坏板标记”进行选择。选择“不使用”时，显示“***”。
选择“使用”时，输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的尺寸。

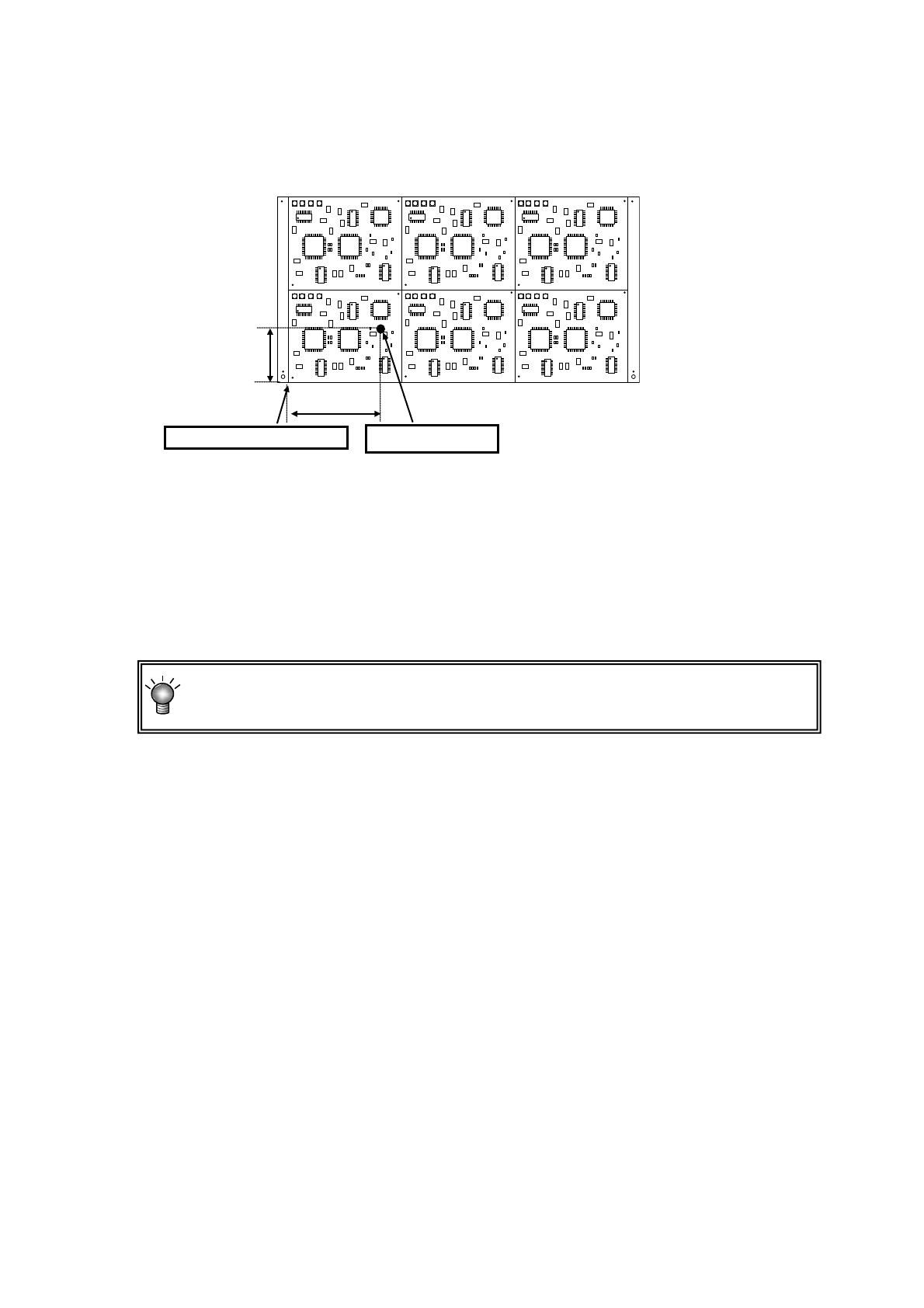

※上述情况时，输入X=a，Y=b。
<
坏板标记的使用方法与流程>
ⅰ)在基板数据中输入坏板标记坐标。
ⅱ)在机器设置中，进行坏板标记读取器的调整。
ⅲ)在传送基板前，在不良电路的坏板标记坐标处打上坏板标记。
ⅳ)在生产开始前，OCC 或坏板标记传感器将读取各电路的坏板标记，被识别有标记的电路，实施元
件贴片或者跳过。有关详细内容，请参照「2-3-3-1 (4) 坏板标记种类」。
坏板标记与基板必须有明显的颜色区别，其直径也应在 2.5mm 以上。
另外，识别坏板标记所需时间，将使节拍时间相应延长。
※ 关于扩展坏板标记请参见「2-3-3-5 扩展坏板标记」。
※ 坏板标记设置在电路外时，请使用扩展坏板标记。
a
b
电路原点（电路位置基准）
坏板标记坐标
操作手册Ⅱ
2-25
13)
基板高度、基板厚度、背面高度
请按照与单板基板相同的方法输入。
例) 矩阵电路板的数据输入
以左下方的电路为基准电路，以电路的左下方的角为电路原点时
① 前面基准、L→R 时(外形基准时)
② 前面基准、L→R 时(外形基准时)
14)夹紧偏移量（长尺寸基板对应时）
夹紧偏移量是指，在2次传送基板时，设置检测出基板的传感器(HMS)检测位置（Y坐标）。
默认将基板尺寸Y的一般设置为缺省值。
※设置夹紧偏移量时的注意事项
在缺省位置与以下条件相冲突时，需要变更设置。
在从基板的前端部位开始超出规定尺寸的位置（L 规格为 410mm， XL 规格为 410mm）处
存在基板的「缺口」、「沟槽」。
存在厚度高的元件（3mm 以上），以及元件引脚部分。
存在镜面部分，以及凹凸状况。（使用工具基板等时）
在变更设置时，请将位置设置在避开上述条件，以及传送轨道附近及传感器测量可能高度（传送
基准面±10mm）的范围以外的区域。
（推荐设置在未贴片元件的位置。）

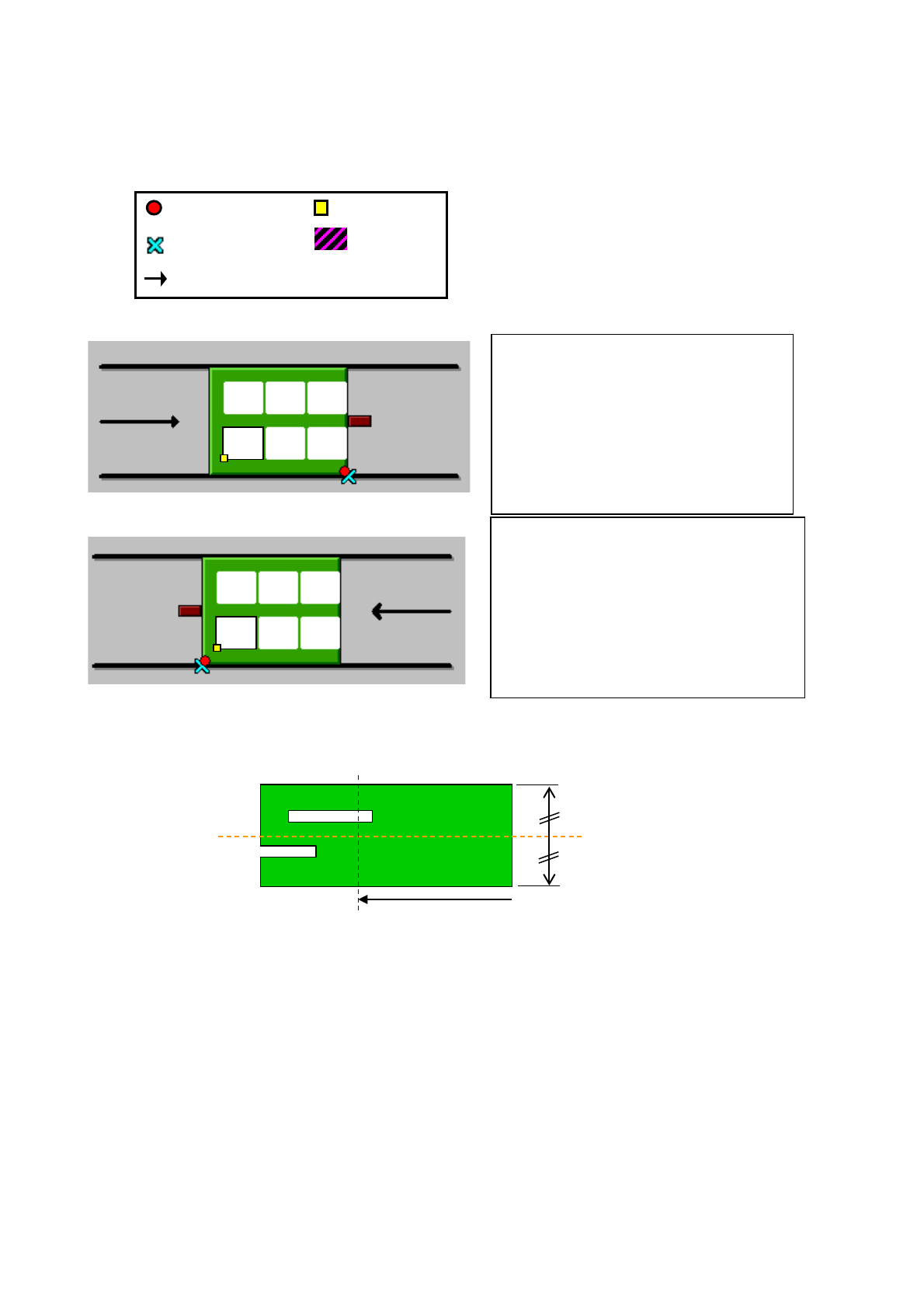

设置结束后，按[设备操作]－[传送]－[搬入]确认可正常进行 2 次传送夹紧（HMS 夹 紧 ）。
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
基板外形尺寸
X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=-5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
：基准电路
基板位置基准
电路原点
设计端点
传送方向
缺省位置
（传感器检测线）
沟槽
缺口
410mm
操作手册Ⅱ
2-26
(2) 非矩阵电路板
各电路角度和各电路间的尺寸(间距)不固定的基板。
从基板位置基准开始，指定每个电路的X、Y角度，配置各电路。
因此，即使电路间的间距和角度不同也能个别处理。
电路间距和角度为固定时，可制成矩阵电路板的数据。
·

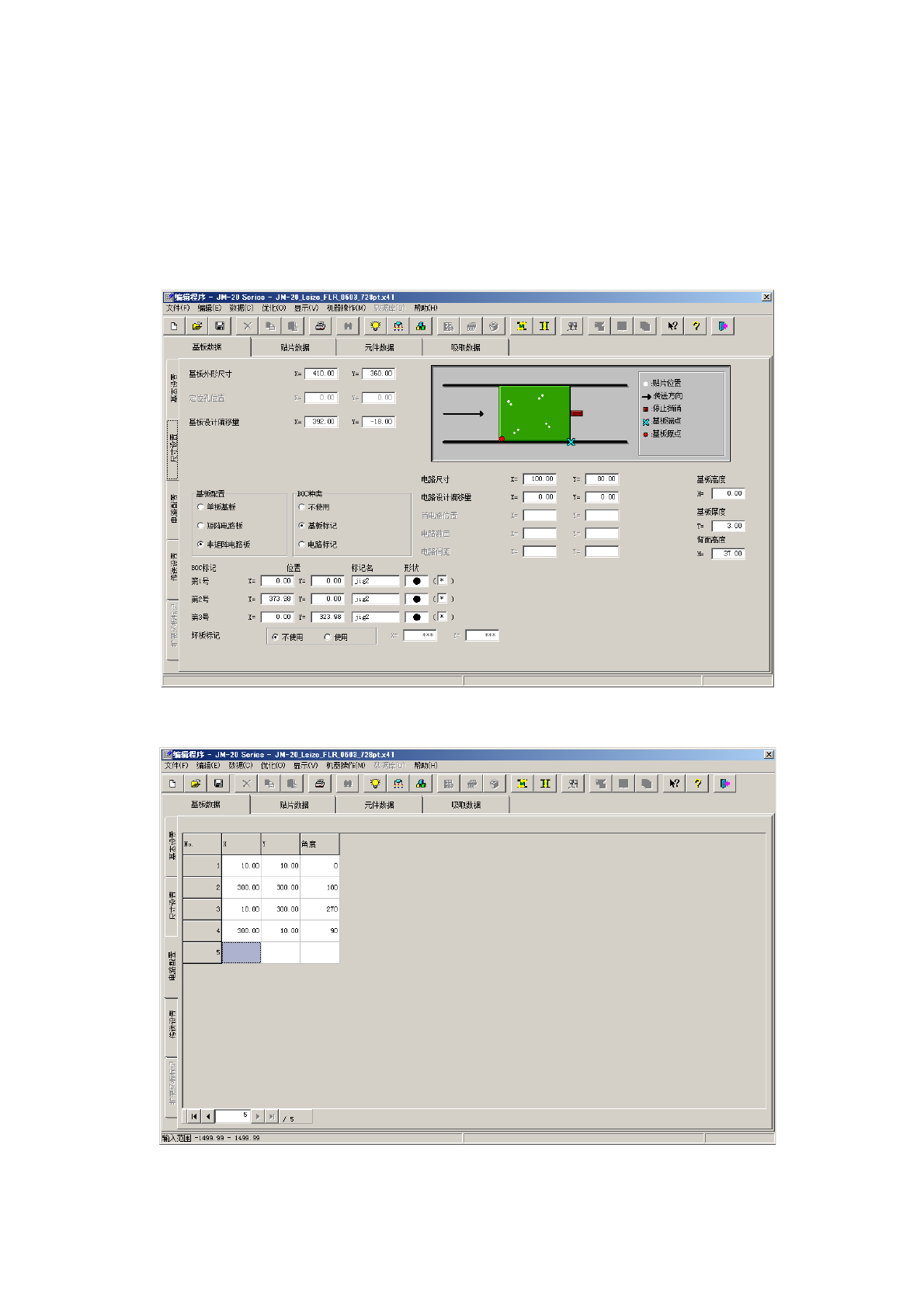

尺寸设置画面
·
电路配置画面
