操作手册Ⅱ
2-35
2-3-3-4-2 支撑台画面

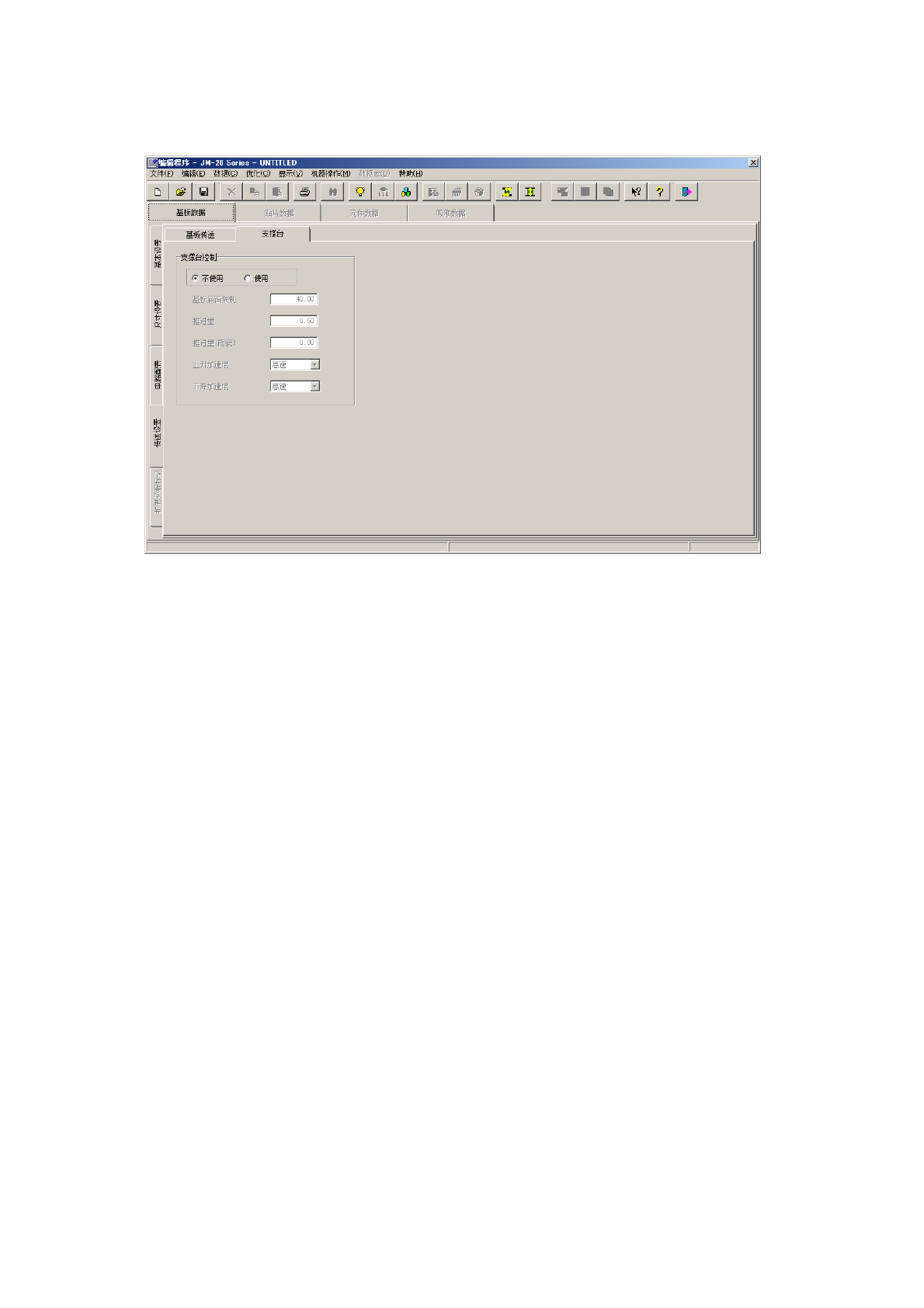

在选择「传送设置」选项卡的状态下，选择「支撑台」选项卡时，会显示如下画面。
「支撑台」选项卡由「支撑台控制」项目组成。
“
支撑台控制”项目组的各项目内容如下所示。
(1) 不使用/使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
◆
不使用 ：不使用在左/右站点支撑台控制中设置的内容时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆
使用 ：使用在左/右站点支撑台控制中设置的内容时，请选择此项。
(2) 基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
(3) 推进量
输入支撑台上升时的偏移值｡
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
(4) 推进量（陶瓷）
輸入使用陶瓷基板期间支承台上升时的偏差值。
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
(5) 上升加速度
设置支撑台上升时的加速度｡
(6) 下降加速度
设置支撑台下降时的加速度｡
操作手册Ⅱ
2-36
7mm
7mm
10mm
2-3-3-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
请在识别时伴随的 Head 的移动距离缩短，或是不可能制作到电路内的标记时使用。
输入使用扩展坏板标记时的各电路的坏板标记坐标。

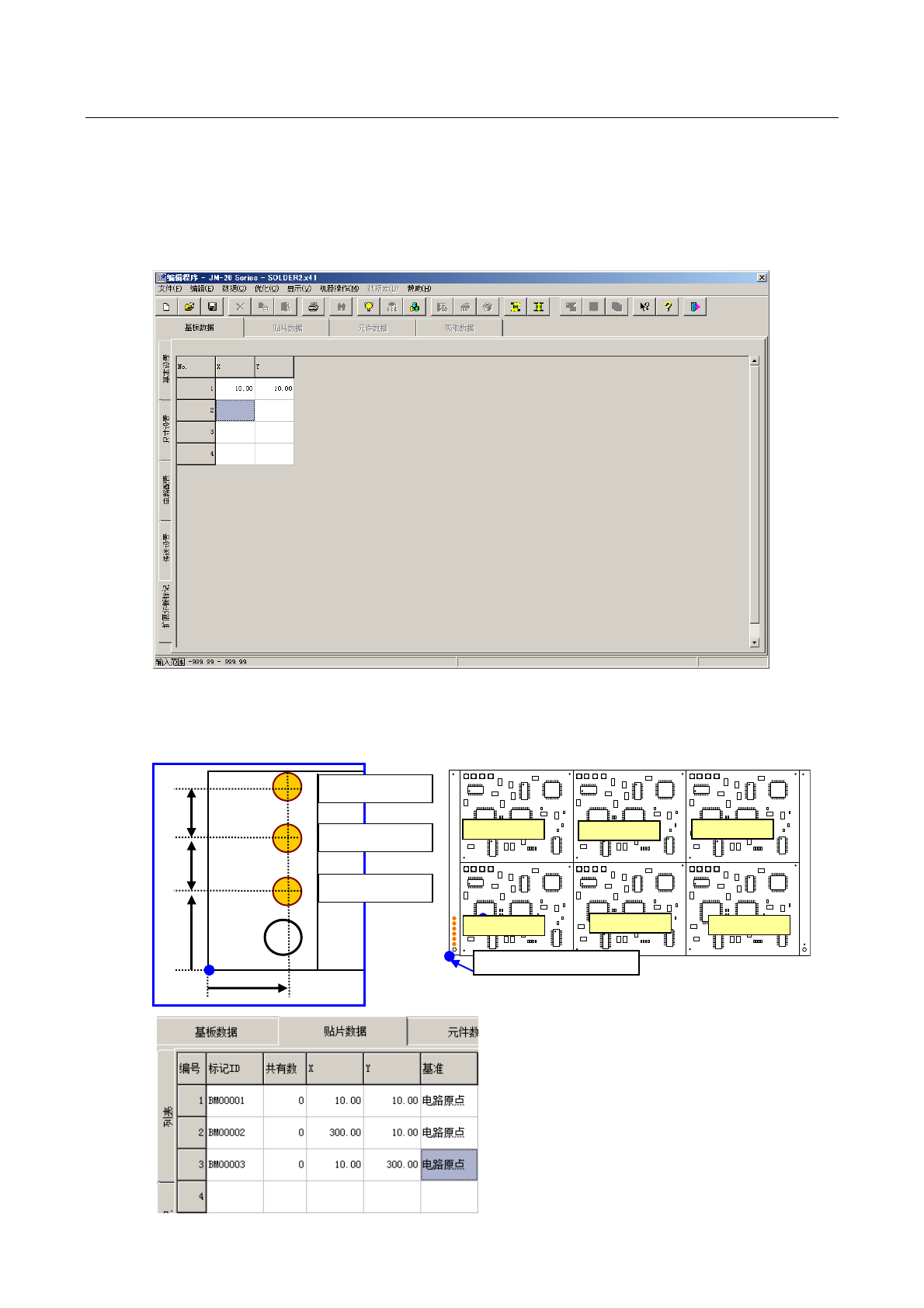

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。
◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
电路
No.1
电路 No.2
电路 No.3
电路 No.4
电路 No.5
电路 No.6
基板位置基准(基板原点)
对应电路 No.3
对应电路 No.2
对应电路 No.1
5mm
操作手册Ⅱ
2-37

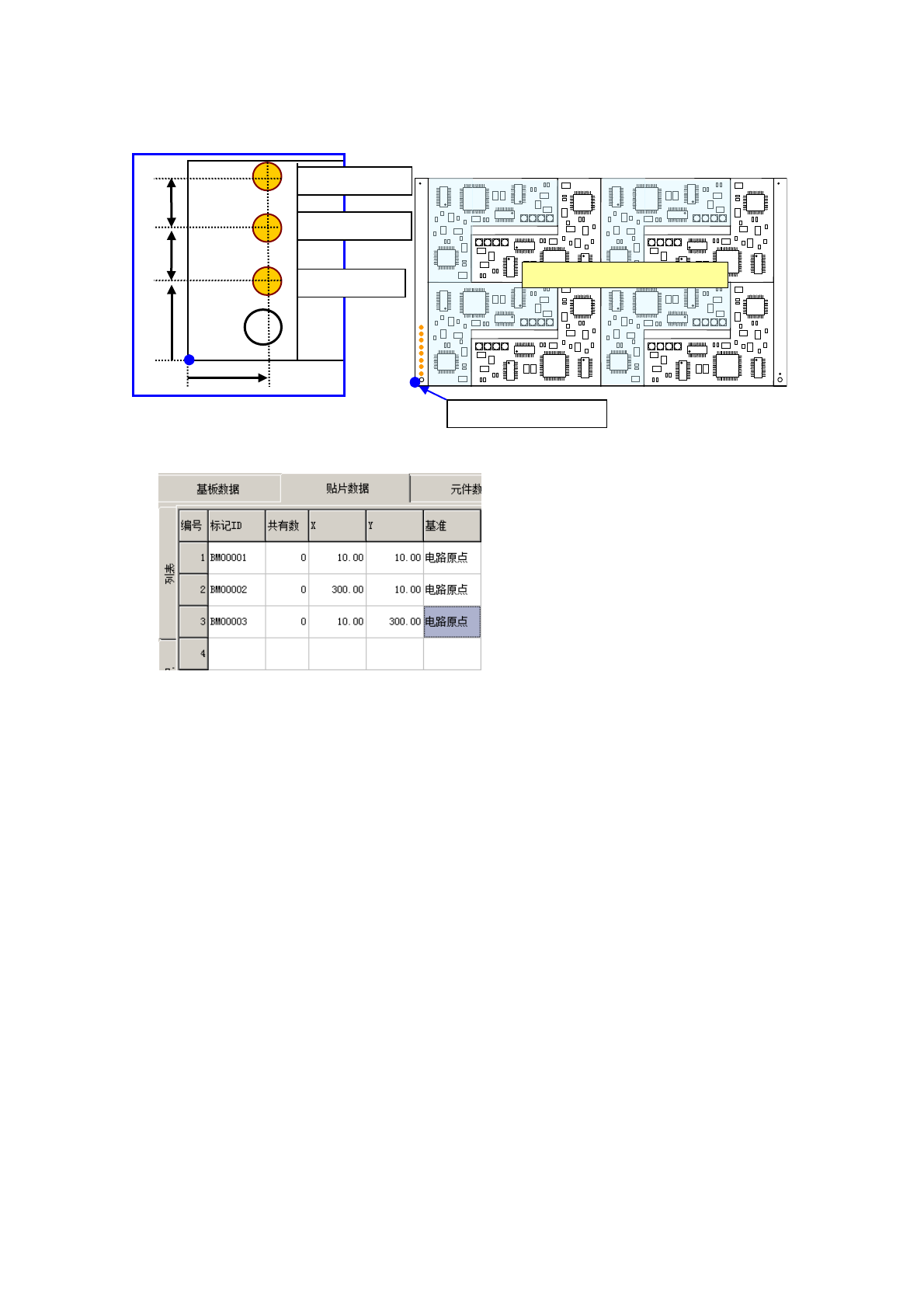

◆ 非矩阵电路板
按照电路配置中所设定的点论顺序。
顺序遵照电路配置的 No.
5mm
10mm
7mm
7mm
基板位置基准(基板原点)
对应电路 No.1
对应电路 No.2
对应电路 No.3
