操作手册Ⅱ
2-54
(7)
定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型 激光
图像
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
○ × × ―
方形芯片
(LED)
○ × × ―
圆筒型芯片
○ × × ―
铝电解电容
○ ○ ○ ―
SOT
○ × × ―
微调电容器
○ × × ―
网络电阻
○ × × ―
SOP
○ ○ ○ ―
HSOP
○ ○ ○ ―
SOJ
○ ○ ○ ―
QFP
○ ○ ○ ―
GaAsFET
○ ○ ○ ―
PLCC
○ ○ ○ ―
PQFP
○ ○ ○ ―
TSOP
○ ○ ○ ―
TSOP2
○ ○ ○ ―
BGA
○ ○ ○ ―
FBGA
× ○ ○ ―
QFN
○ ○ ○ ―
外形识别元件
× ○ ○ ―
通用图像元件
× ○ ○ ―
单向引脚连接器
○ ○ ○ ―
双向引脚连接器
○ ○ ○ ―
Z
形引脚连接器
○ ○ ○ ―
扩展引脚连接器
× ○ ○ ―
J
引脚插座
○ ○ ○ ―
鸥翼式插座
○ ○ ○ ―
带减震器的插座
○ ○ ○ ―
插入元件
○ × × ○
INS
电解电容器
○ ○ ○ ―
其他元件
○ × × ―
※DFFP 摄像机是假定插入元件的 VCS。
操作手册Ⅱ
2-55
(8) 封装尺寸

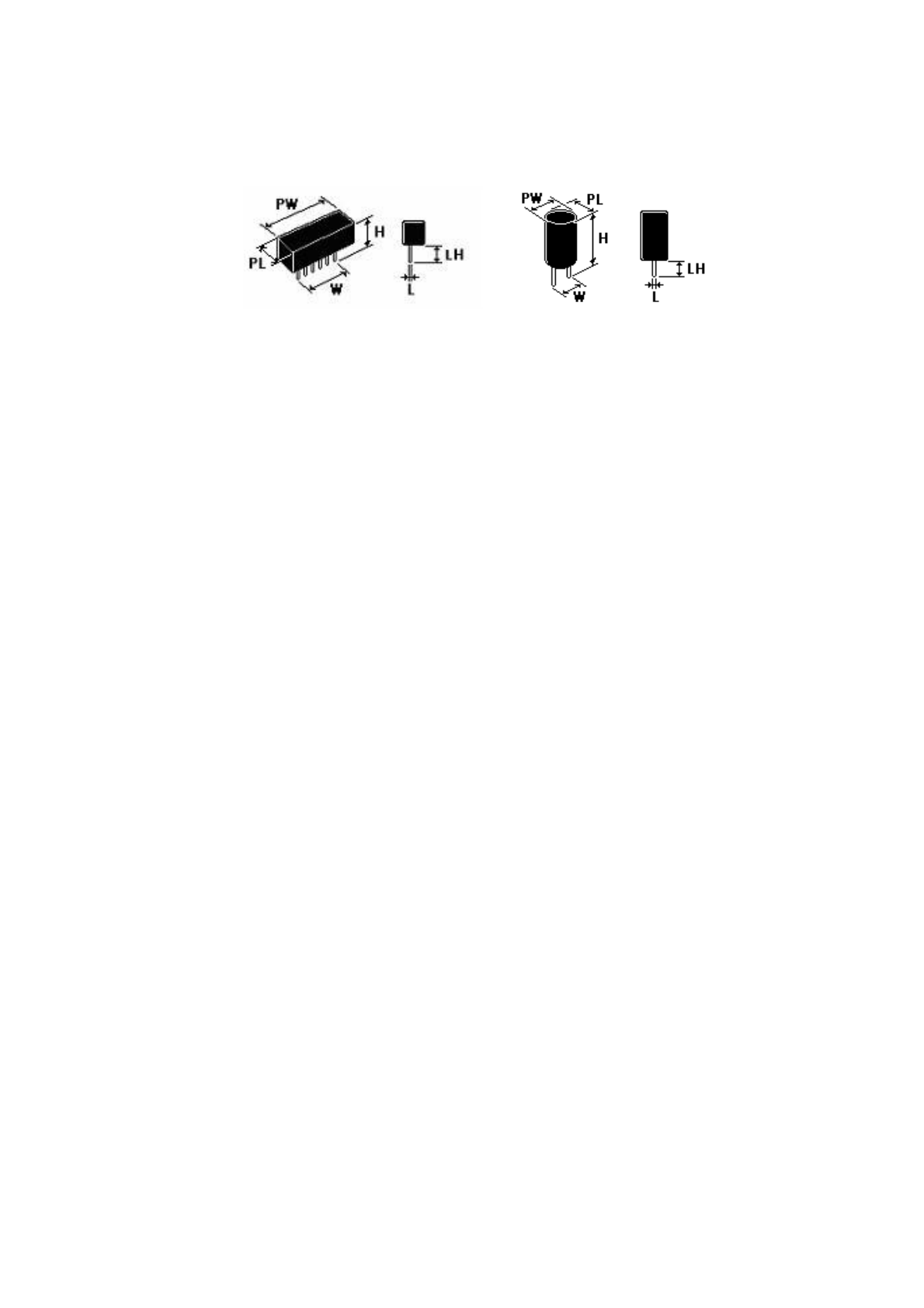

元件类型选择插入元件、INS 电解电容器时，输入封装尺寸纵向(PL)・横向(PW)。
对插入元件、INS 电解电容器以外的元件不需要输入。
插入元件 ◆ INS 电解电容器
(9) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
对话框），与按[确定]按钮时的处理相同。
封装尺寸 横向
封装尺寸 纵向
操作手册Ⅱ
2-56
2-3-5-2-2 包装

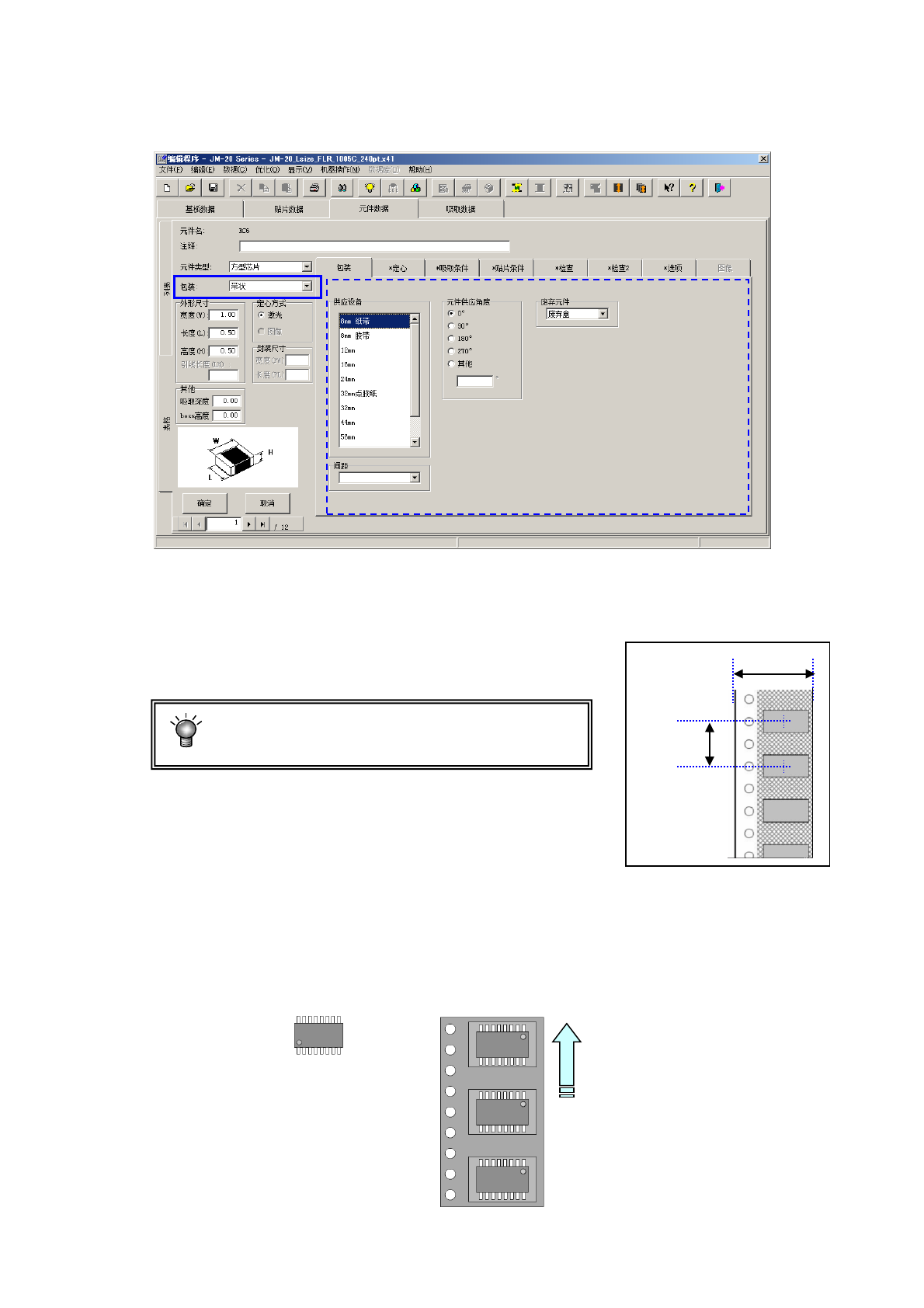

(1) 带状的输入方法
1) 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择1个。
2) 间距
选择编带的传送间距。
当编带为 12mm～88mm 时，请根据带状供料器的
传送间距来设置元件数据的间距。
例） 将 12mm 的编带以 8mm 的间距传送时
8mm(4*2) 间距＝8mm （传送量 4mm×2 回）
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
选择「其他」时，请在编辑框内输入角度｡(0°～ 359.9875°)
传送方向
角度定义 0°
供应角度 180°
带宽
间距
