JM-20 操作说明书 Rev06 - 第99页
操作手册 Ⅱ 2- 66 4) 元件供 应角度 以 JUKI 的元件供应角 度为 0° ，输入 INS 带上 的元件包装 与之相对倾斜 的角度。 详细内容 请参见 「 2-3-5-2- 2 包装方式（ 1 ）带状的输 入方法 ※ JUK I 的元件供 应角度 定义 」。 选择其他时，请 在编辑框内输入 角度 ｡ (0 ° ～ 35 9.987 5°) 5) 夹持时间 仅在径向供料器 类型为 MR F -L 时进行设置。 设置供料 ON …
操作手册Ⅱ
2-65
(5)
INS 带料的输入方法
1) 类型
设置径向供料器的类型。
・MRF-S： 径向供料器 S
・MRF-L： 径向供料器 L
・MAF-S： 轴向供料器 S
・MAF-L： 轴向供料器 L
2)夹紧等待时间
用百分比设置元件吸取动作中径向供料器完成夹紧所需的时间(根据各供料器型号设置的值)的
比例。
初始值为 100%。
是元件吸取前使径向供料器的元件完成夹紧的时间。
缩短时间则可以加快到吸取元件的动作，但可能无法进行元件切割。延长时间则可以确实进行元
件切割，但可能延迟吸取元件的动作。
3)夹紧解除等待时间：
元件吸取动作中，设置与解除径向供料器夹紧所需时间（对各种供料器类型设定的值）相比，实
际的等待时间所占的比例百分比。
初始值为 100%。
虽然缩短时间，可以加快吸取元件后到贴片头上升所需的时间，但由于夹紧解除不充分，可能造
成吸取错误或元件掉落。
延长时间，则可以在确实解除夹紧的状态下使贴片头上升，但吸取元件后到贴片头上升的动作会
延迟。
对夹紧等待时间、夹紧解除等待时间，请使用默认值。
减少所占比例时，可能造成无法正确动作。
注意
操作手册Ⅱ
2-66
4)元件供应角度
以 JUKI 的元件供应角度为 0°，输入 INS 带上的元件包装与之相对倾斜的角度。
详细内容请参见「2-3-5-2-2 包装方式（1）带状的输入方法 ※JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
5)夹持时间
仅在径向供料器类型为 MRF-L 时进行设置。
设置供料 ON 之后，与进入供料 OFF 动作的所需时间（对各种供料器类型设定的值）相比，实
际等待时间所占的比例百分比。
初始值为 100%。
对 MRF-L 的对象元件中元件本身较重的元件，因为供料动作要花费时间，因此是到确实完成供
料动作所需的时间。
6)松开时间：
仅在径向供料器类型为 MRF-L 时进行设置。
设置在供料 OFF 之后，与到完成状态所需的时间（对各种供料器类型设定的值）相比，实际等
待时间所占的比例百分比。初始值为 100%。
对 MRF-L 的对象元件中元件本身较重的元件，因为供料动作要花费时间，因此是到确实完成供
料动作所需的时间。
7)供料类型
仅径向供料器类型为 MRF-L 时进行设置。
设定 MRF-L 的供料类型。
・1 次传送： 执行 1 次供料动作后传送元件的类型。
・2 次传送：执行 2 次供料动作后传送元件的类型。
8)废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「2-3-5-2-2 包装方式（1）带状的输入方法 4）废弃元件」。
操作手册Ⅱ
2-67
(6)

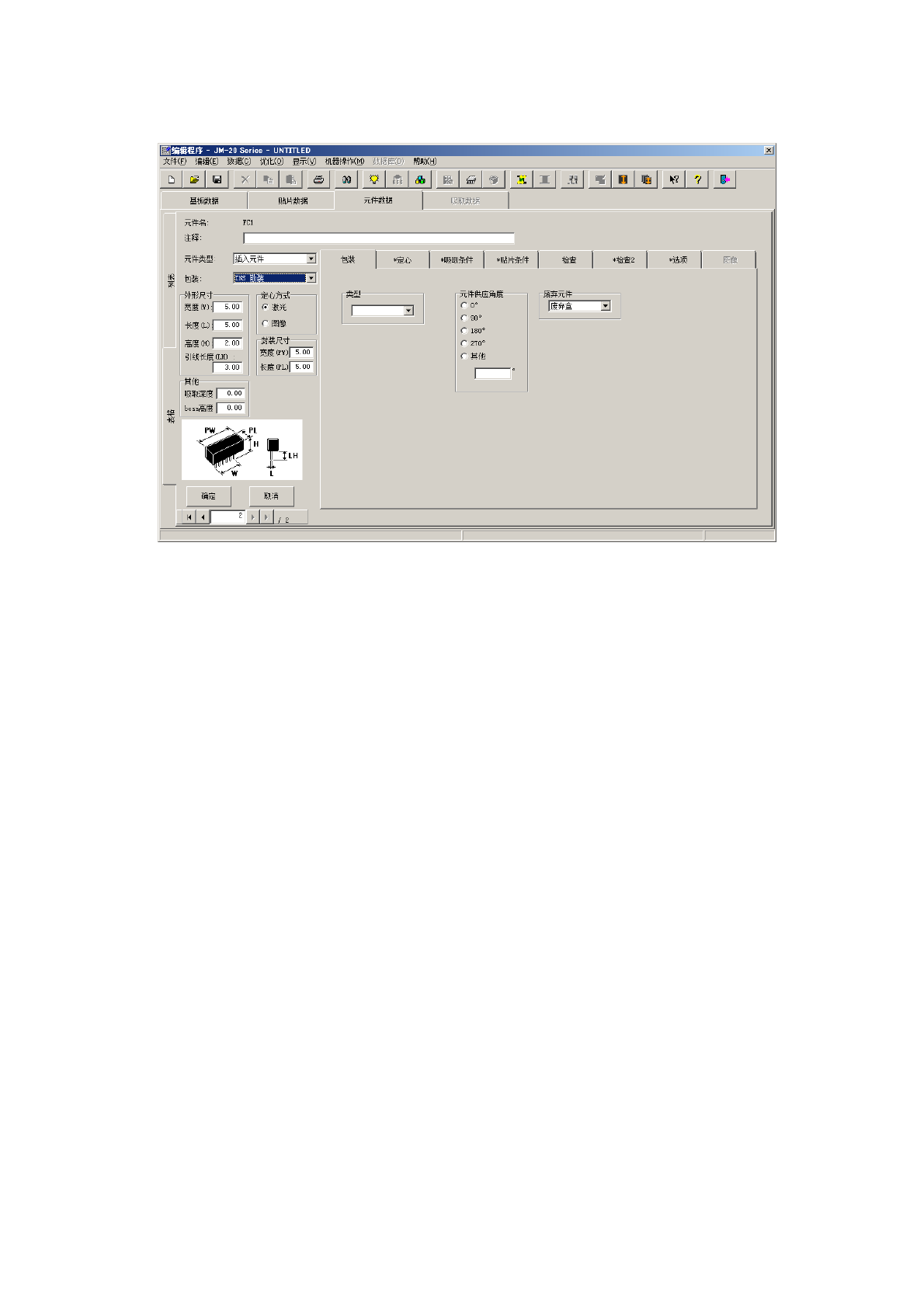

INS 散装的输入方法
1) 类型
设定圆型供料器的类型。
・ BWL-6C
：3 层式台车圆型供料器
・ BWL-3L
：3 层式 3 通道圆型供料器
2) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入散装供料器上的元件包装与之相对倾斜的角度。
详细内容请参见 「2-3-5-2-2 包装方式（1）带状的输入方法 ※JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
3) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「2-3-5-2-2 包装方式（1）带状的输入方法 4）废弃元件」。
