Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.8 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
99
2.8 Odcinanie dopływu sprężonego powietrza i redukcja
ciśnienia
Ciśnienie robocze automatu jest ustawione na stałe na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Poło-
żenie zespołu pneumatycznego przedstawia poz. 1 na rys. 2.8 - 1
, strona 100. Dopływ sprężo-
nego powietrza do automatu można odłączyć za pomocą kurka odcinającego (poz. 2 na rys. 2.8
- 1, strona 100).
Kluczem maszynowym zwolnij blokadę osłony.
Zdjąć osłonę (patrz rys. 2.8 - 1, strona 100).
Dźwignię kurka odcinającego (poz. 1 na rys. 2.8 - 1, strona 100) przełączyć z położenia pio-
nowego w poziome.
Obserwować wskazania manometru ciśnienia eksploatacyjnego (poz. 5 na rys. 2.8 - 1, strona
100
). Przy włączonym automacie redukcja ciśnienia do 0 MPa (0 bar) następuje w ciągu 1
minuty.
2
OSTROŻNIE
Przerwanie dopływu sprężonego powietrza!
Przy włączonej maszynie przerwij dopływ sprężonego powietrza zaworem odcina-
jącym najwyżej na 30 minut.
Jeżeli potrzeba więcej czasu na wykonanie czynności obsługi technicznej lub serwi-
sowych w instalacji pneumatycznej, wyłącz automat wyłącznikiem głównym i odłącz
go od zasilania sprężonym powietrzem.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.8 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
100
2

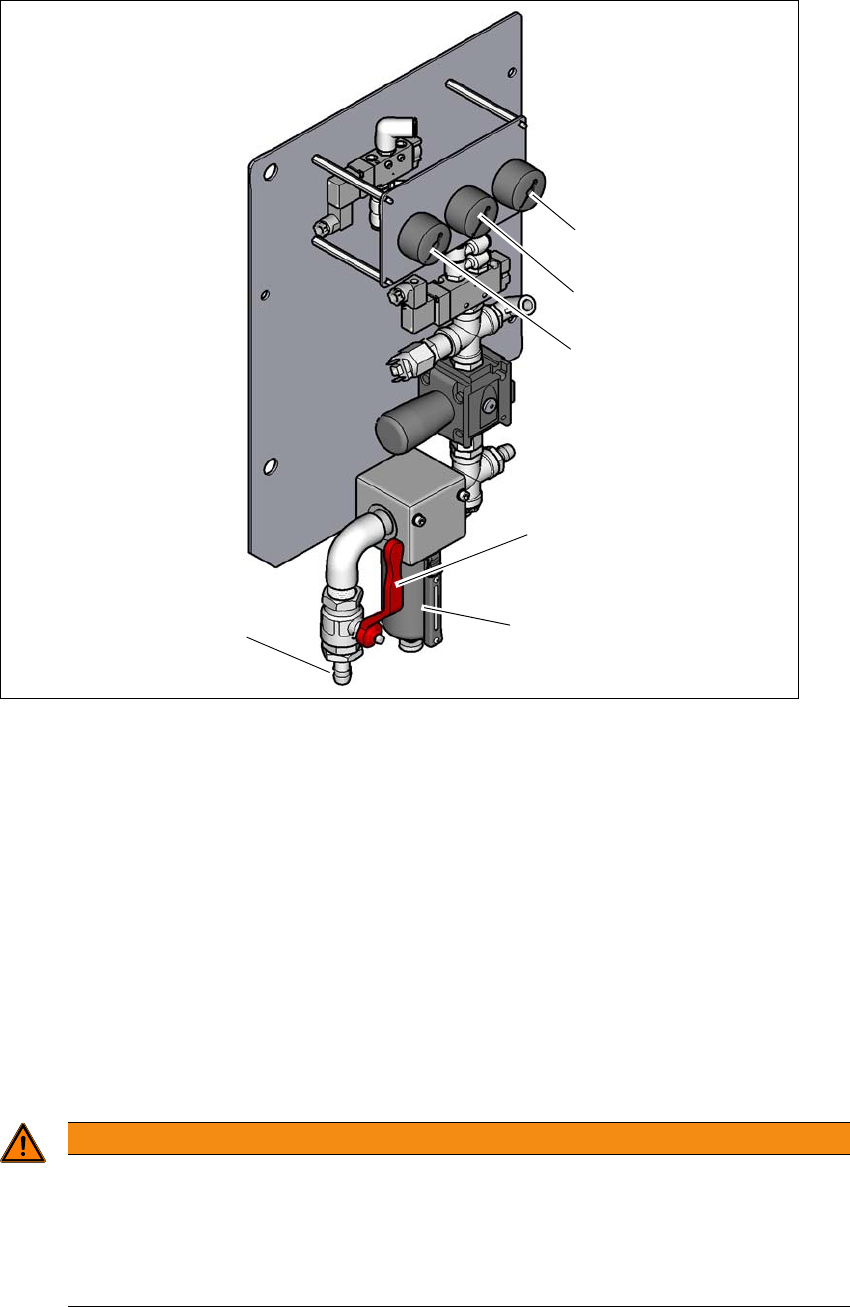

Rys. 2.8 - 1 Agregat sprężonego powietrza automatu
Legenda do rysunku 2.8 - 1
(1) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometr ciśnienia zasilania dla portali 1 i 4
Ciśnienie zadane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(3) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(4) Kurek odcinający w pozycji "OTW."
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
2
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń.
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
(6)
(1)
(2)
(3)
(5)
(4)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.9 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głów-
nego
101
2.9 Stan zasilania energetycznego automatu po wyłącze-
niu wyłącznika głównego
2

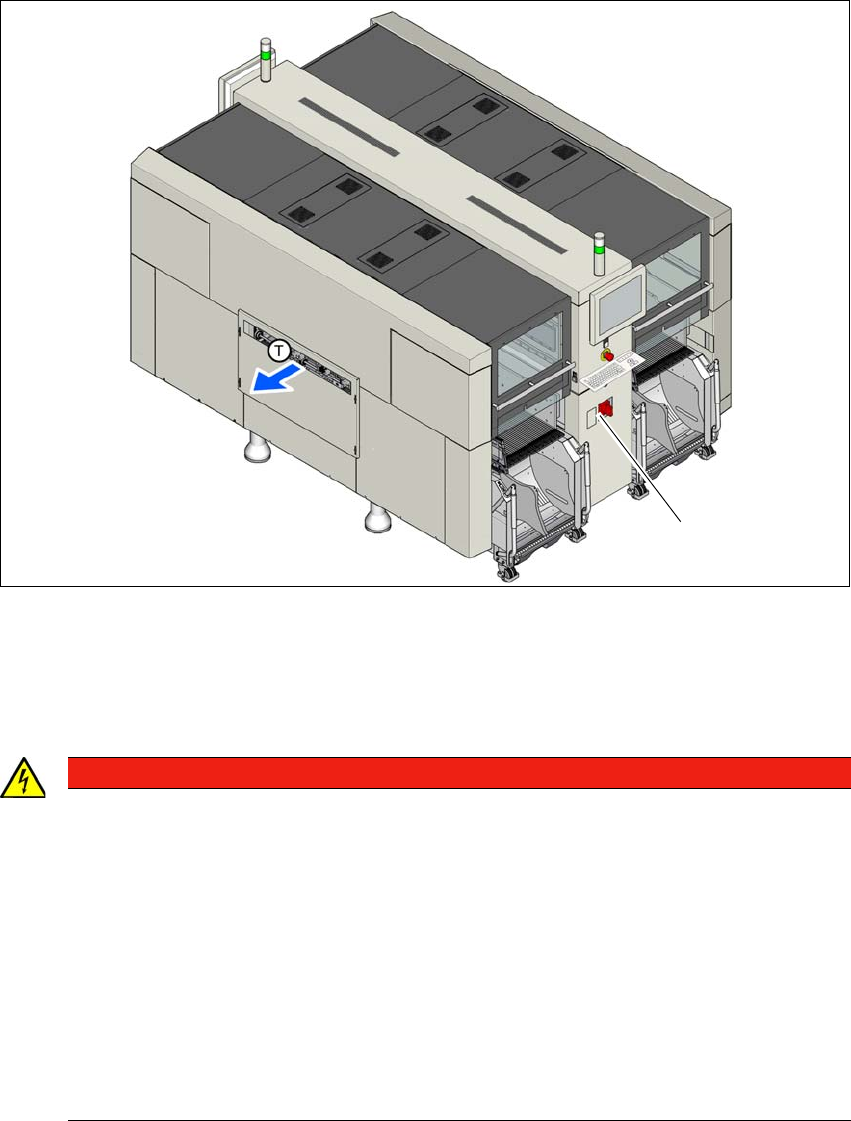

Rys. 2.9 - 1 Umiejscowienie przyłączy zasilania prądem elektrycznym na automacie (przykład SIPLACE X2 S / X3 S
/ X4 S)
2
2
(1) Wyłącznik główny
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkie-
go uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
(1)
