Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.9 Stan zasilania ene rgetycznego automatu po wy łą czeniu wy łą cznika g ł ów- nego 103 2 Rys.…

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X

2.9 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego Od wersji oprogramowania 706.1 SP1 Wydanie 10/

2014

102

2.9.1 Wyłącznik główny wyłączony - zaciski automatu podłączone do sieci

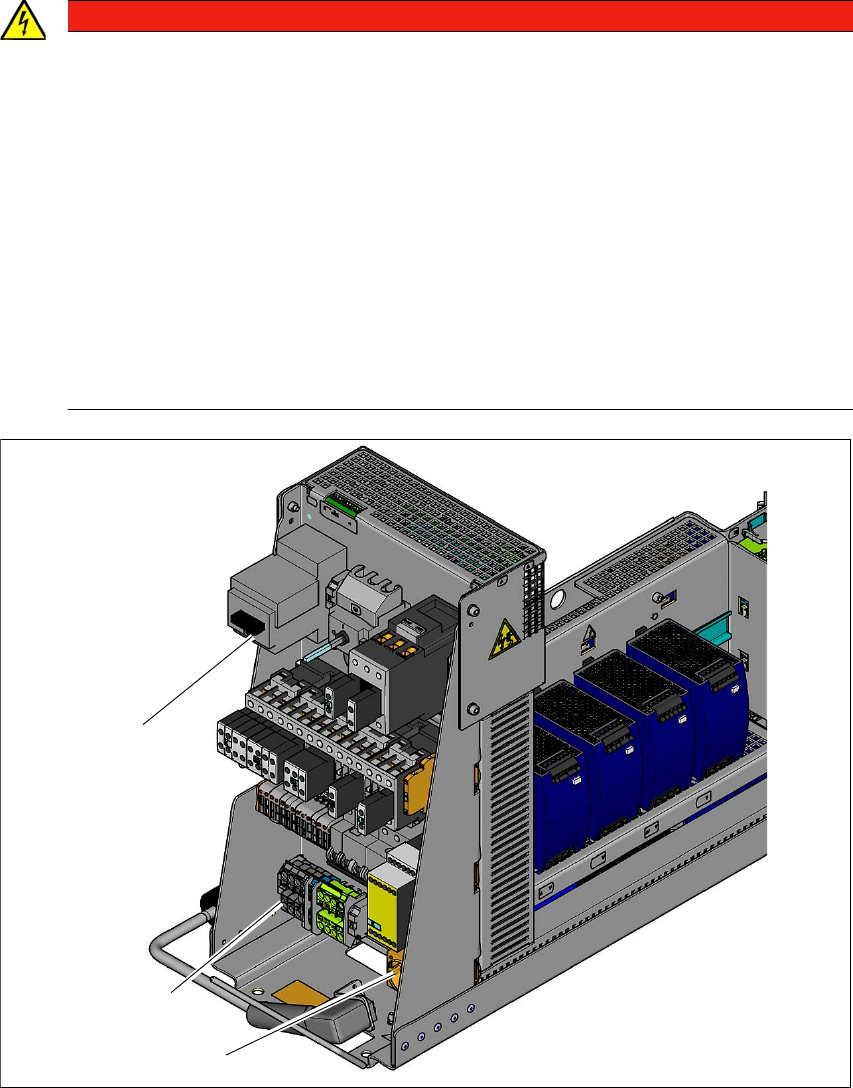

Rys. 2.9 - 2 Panel zasilania prądowego na ścianie przedniej

(1) Serwisowe gniazdo wtykowe X102

(2) Zaciski przyłącza sieciowego (X100)

(3) Wyłącznik główny (Q1)

ZAGROŻENIE

Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!

Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkie-

go uszkodzenia ciała, a także do znacznych szkód materialnych.

Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znaj-

dują się pod niebezpiecznym napięciem:

–Zaciski przyłącza sieciowego L1, L2 i L3 zespołu transformatora wyłącznika głów-

nego Q1

– Serwisowe gniazdo wtykowe X98

– Serwisowe gniazdo wtykowe X102 przy włączonym bezpieczniku automatycznym

– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym,

mają kolor brązowy.

(3)

(1)

(2)

Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji

Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.9 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głów-

nego

103

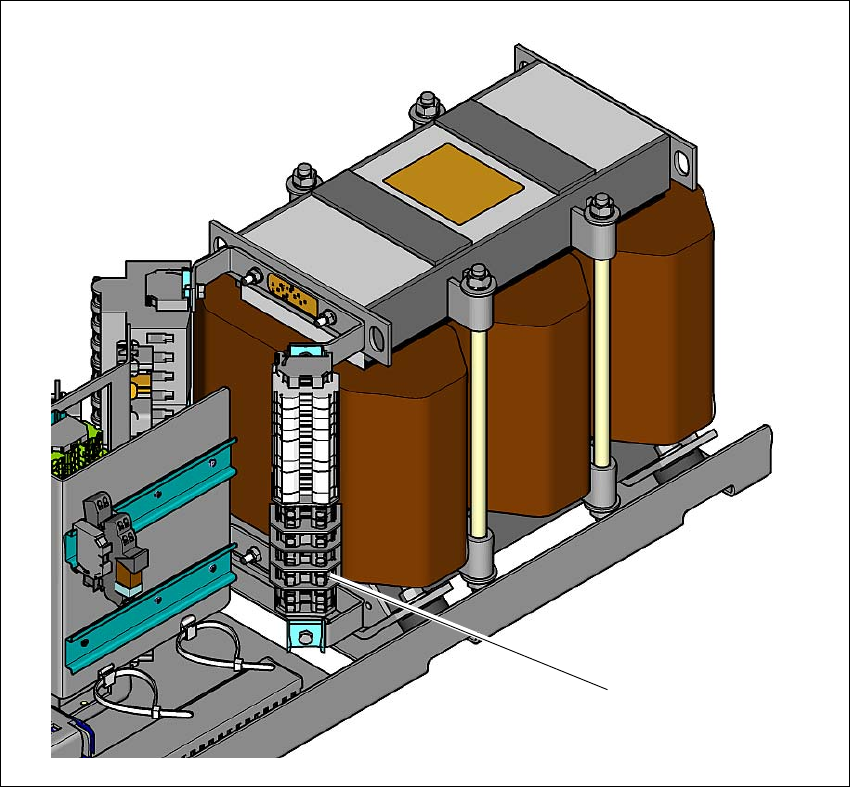

Rys. 2.9 - 3 Panel zasilania prądowego, widok z boku

(1) Pierwotne zaciski przyłączeniowe na transformatorze do przyłączenia napięcia sieciowego

stosowanego w kraju przeznaczenia.

W poniższej tabeli podane są napięcia, pod jakimi znajdują się poszczególne zespoły, gdy wyłącz-

nik główny jest wyłączony ale zaciski automatu są podłączone do sieci.

(1)

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X

2.9 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego Od wersji oprogramowania 706.1 SP1 Wydanie 10/

2014

104

2.9.2 Wyłącznik główny wyłączony - zaciski automatu odłączone od sieci

Automat jest odłączony od energii elektrycznej, z wyjątkiem niewielkich napięć obniżonych na pa-

nelu zasilania elektrycznego.

2.9.3 Sprężone powietrze w automacie po wyłączeniu wyłącznika głównego

Po wyłączeniu wyłącznika głównego (poz. 1, rys. 2.9 - 1, strona 101) albo zaniku zasilania siecio-

wego automatu, elektrycznie sterowany zawór główny zespołu pneumatycznego zamyka się

(poz. 1, na rys. 2.8 - 1

, strona 100). W ciągu 5 sekund ciśnienie spada do wartości 0 MPa (0 bar).

Podzespół Napięcie

Pole zacisków X100

Zaciski L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 220 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Gniazdko serwisowe X102

115 V~

120 V~

130 V~

156 V~

220 V~

230 V~

240 V~

Bezpiecznik automatyczny F1
