Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.3 Wymiary i ciężar
131
3.3.3 Środek ciężkości
3
Rys. 3.3 - 4 Punkt ciężkości w milimetrach (przykład SIPLACE X2 S / X3 S / X4 S)
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 630 mm
Te współrzędne środka ciężkości odnoszą się do automatu przy wysokości transportu płytek dru-
kowanych (PD) wynoszącej 900 mm.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.4 Przegląd podzespołów Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
132
3.4 Przegląd podzespołów
3
3
Rys. 3.4 - 1 Przegląd podzespołów - przykład SIPLACE X3 S
(1) Stanowisko 1 z wózkiem na podzespoły, urządzenie do odcinania taśmy, kanał prowadzący
do pustych pasów
(2) Stanowisko 2 z wózkiem na podzespoły, urządzenie do odcinania taśmy, kanał prowadzący
do pustych pasów
(3) Stanowisko 3 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(4) Stanowisko 4 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(5) Portal na stanowisku 1 z głowicą montażową
(6) Monitor z klawiaturą (2x)
(7) Transport płytki drukowanej
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
133
3.5 Głowica montażowa
3.5.1 SIPLACE SpeedStar C&P20 do montażu High Speed
3

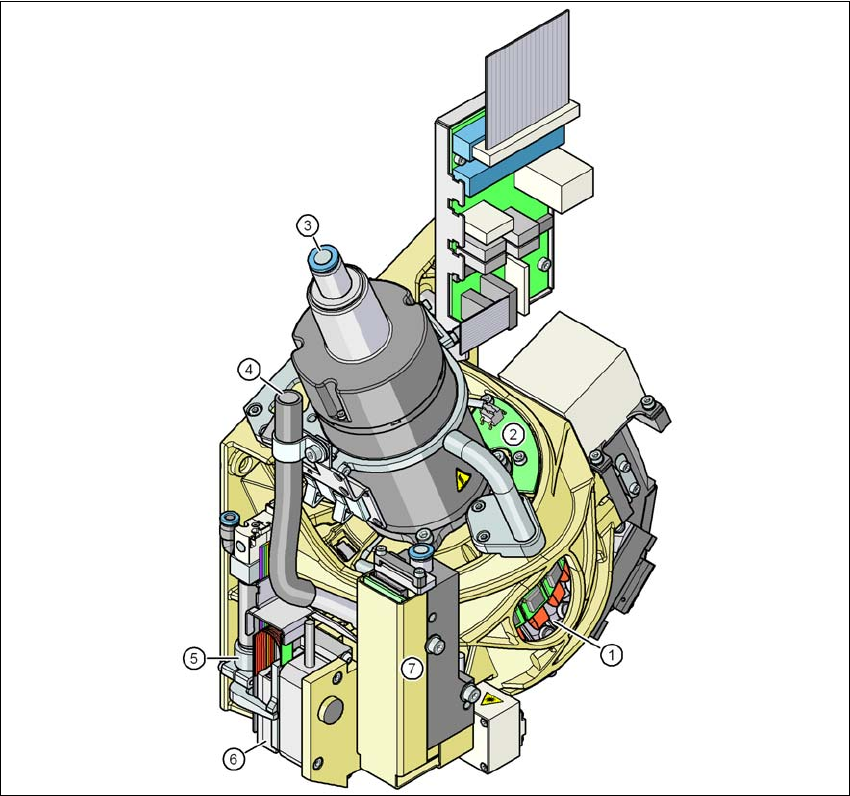

Rys. 3.5 - 1 SIPLACE SpeedStar - Zespoły funkcjonalne część 1
(1) Napęd DP, 20 napędów
(2) Płytka "Układ trzymania czujnika próżni"
(3) Złącze sprężonego powietrza do 20 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(4) Przewód powietrza odlotowego ciśnieniowego zaworu regulacyjnego (7)
(5) Cylinder powrotny
(6) Silnik osi Z (silnik liniowy)
(7) Ciśnieniowy zawór regulacyjny
