3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE seria X 3.5 G ł owica monta ż owa Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 138 3 Rys. 3.5 - 4 SIPLACE C&P20 M - Grupy funkcyjne cz ęść 2 (1) Ka …
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
137
3.5.2 SIPLACE SpeedStar C&P20 M do montażu o najwyższej precyzji
3

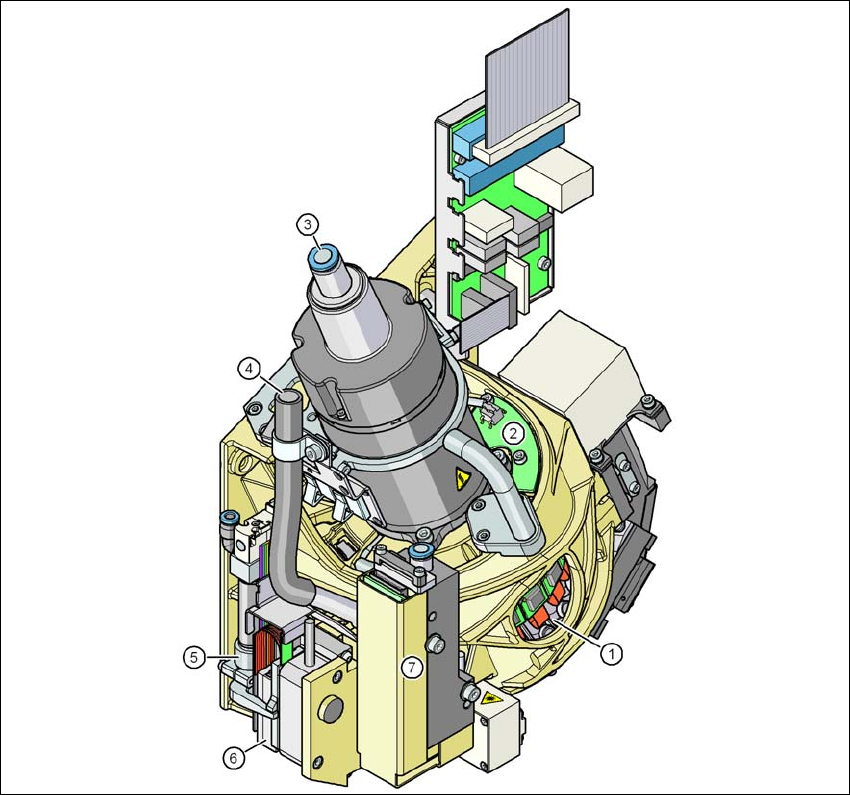

Rys. 3.5 - 3 SIPLACE C&P20 M - Grupy funkcyjne część 1
(1) Napęd DP, 20 napędów
(2) Płytka "Układ trzymania czujnika próżni"
(3) Złącze sprężonego powietrza do 20 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(4) Przewód powietrza odlotowego ciśnieniowego zaworu regulacyjnego (7)
(5) Cylinder powrotny
(6) Silnik osi Z (silnik liniowy)
(7) Ciśnieniowy zawór regulacyjny
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
138
3

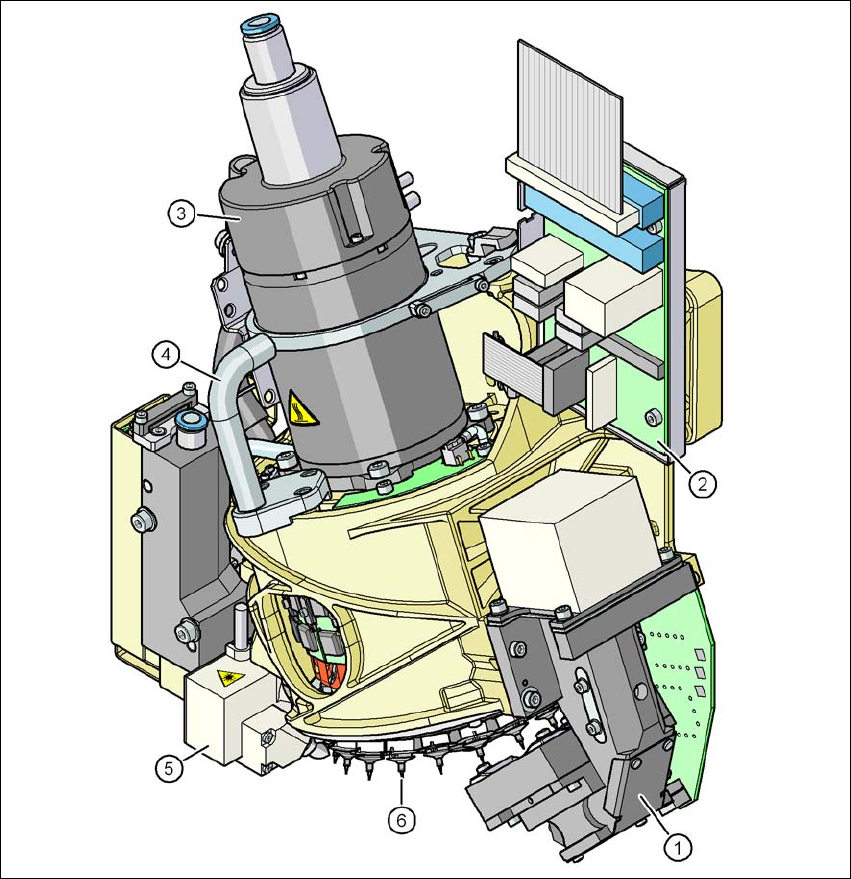

Rys. 3.5 - 4 SIPLACE C&P20 M - Grupy funkcyjne część 2
(1) Kamera podzespołów C&P, typ 23, 6 x 6 cyfrowa
(2) Płyta rozdzielacza pośredniego
(3) Silnik gwiazdowy
(4) Uchwyt
(5) Czujnik podzespołów
(6) Gwiazda z 20 pipetami
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
139
3.5.2.1 Opis
Głowica SIPLACE SpeedStar (C&P20 M) pracuje na zasadzie Collect&Place, co oznacza, że w
jednym cyklu dwadzieścia podzespołów pobieranych jest przez głowicę montażową. Czujnik po-
dzespołów sprawdza w pozycji uzbrajania/odbioru, czy podzespół został pobrany z pipety. Na dro-
dze do pozycji uzbrajania podzespoły są centrowane optycznie i obracane do wymaganego
położenia uzbrajania. Następnie nadmuch powietrza osadza je delikatnie i precyzyjnie na płytce
drukowanej.
Głowica montażowa C&P20 M umożliwiła dalsze zwiększenie wydajności głowicy montażowej
dzięki osi gwiaździstej o wysokiej rozdzielczości. Zwarta konstrukcja głowicy C&P20 M umożliwia
osiąganie bardzo krótkich cykli. Oś gwiazdy jest przy tym ustawiona skośnie względem płaszczy-
zny płytki drukowanej. Dzięki takiej geometrii segmenty mogą być rozmieszczane na bardzo małej
przestrzeni.
Kamera podzespołów jest nadal zintegrowana w głowicy C&P20 M. Dzię
ki temu nie występują
dodatkowe przesuwa do zewnętrznych kamer centrujących. Poza tym każdy segment ma własny
napęd DP do obracania pipety. Dzięki temu pipety nie muszą być obracane do prawidłowej pozy-
cji tylko na jednej stacji głowicy. Mogą być w każdej chwili i niezależnie od siebie obracane do po-
zycji uzbrajania.
Każdy segment posiada własną wytwornicę próżni. Dzięki temu udało się znacznie skrócić czas
przełączania między próżnią i nadmuchem. Poza tym w układzie trzymania może być wykony-
wana kontrola próżniowa każdej indywidualnej pipety.
Napęd osi Z segmentów jest wykonany w postaci silnika liniowego z liniowym układem pomiaru
położenia, dzięki czemu jest niezwykle precyzyjny. W pozycji odbioru/uzbrajania napęd osi Z
przesuwa segmenty do dołu lub do góry w osi pionowej.
