Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
145
3.5.5.2 Zasady bezpieczeństwa obsługi pompy próżniowej
3
3.5.5.3 Opis
Każda głowica Collect&Place jest wyposażona we własną wytwornicę próżni, zasilającą nie-
zbędną próżnią układ trzymania i uzbrajania. Wytwornice próżni głowic uzbrajających działają na
zasadzie Venturiego. W połączeniu z pompą próżniową w głowicy SpeedStar (C&P20/M/P)
znacznie zmniejszy się zużycie sprężonego powietrza. Pompa próżniowa może zasilać do dwóch
głowic SpeedStar (C&P20/M/P). Z tego względu można zastosować maksymalnie dwie pompy
próżniowe (przy 4 C&P20/M/P). Bieżące koszty eksploatacji spadają stosownie do wysokości
kosztów energii.
Pompa próżniowa jest włączana i wyłączana wraz z maszyną. Przez oprogramowanie stacjo-
narne uwzględniany jest automatycznie przy wyłączaniu czas dobiegu wynoszący 6 minut, który
pozwala zapobiec przegrzaniu silnika.
3
3.5.5.4 Wskazówki dotyczące konserwacji
Przestrzegać dodatkowych wskazówek konserwacyjnych dla pompy próżniowej.
W tym celu należy przeczytać odpowiedni ustęp w dokumentacji techniczno-ruchowej Pań-
stwa maszyny.
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
WSKAZÓWKA
Zużycie sprężonego powietrza patrz rozdział 3.2.4
, strona 126.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
146
3.5.6 SIPLACE MultiStar CPP
3

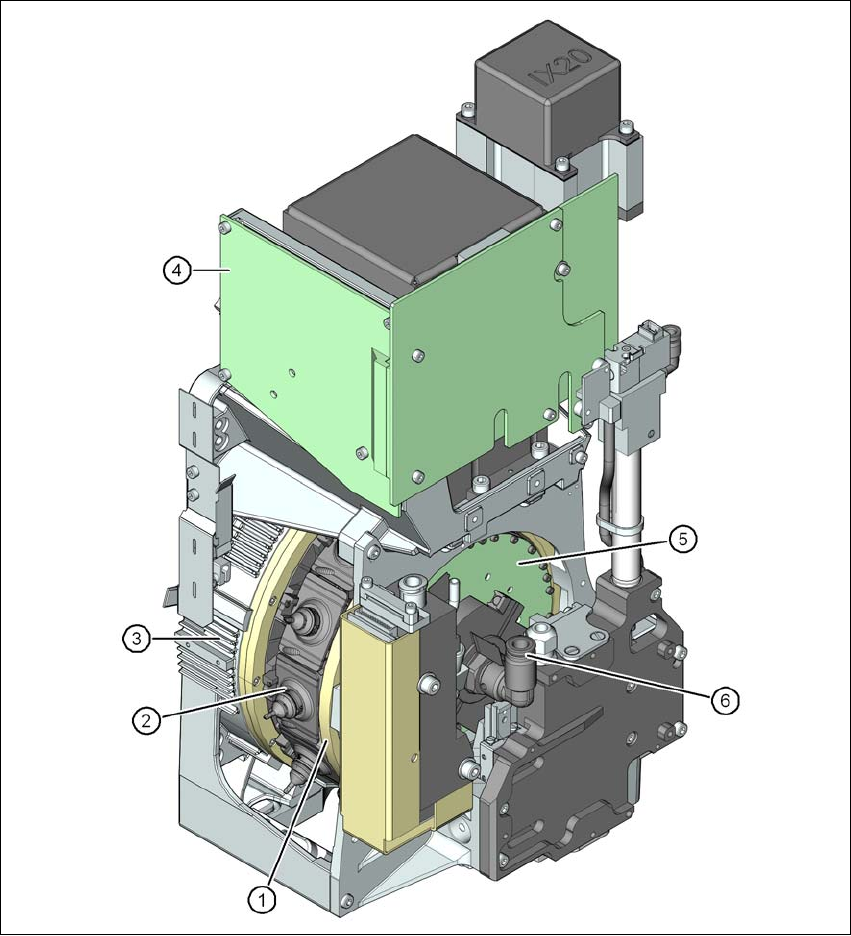

Rys. 3.5 - 7 SIPLACE MultiStar - widok z przodu, zespoły funkcjonalne część 1
(1) Gwiazda z 12 pipetami
(2) Segment ze zintegrowanym napędem DP
(3) Silnik momentowy do napędu gwiazdy
(4) Płyta rozdzielacza pośredniego
(5) Płyta do wysterowania 12 napędów DP
(6) Złącze sprężonego powietrza do dysz Venturiego obwodu odbierania, montażu i trzymania
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
147
3

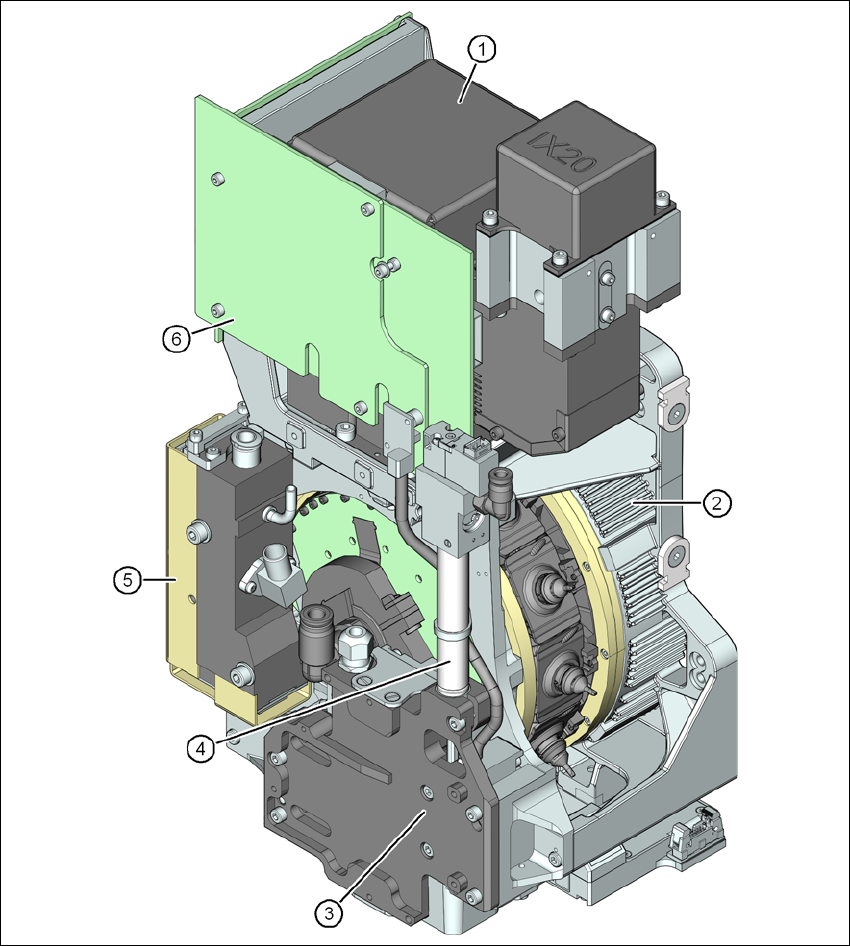

Rys. 3.5 - 8 SIPLACE MultiStar - widok z przodu, zespoły funkcjonalne część 2
(1) Kamera podzespołów C&P, typ 30, 27 x 27 cyfrowa
(2) Silnik momentowy do napędu gwiazdy
(3) Napęd osi Z (silnik liniowy)
(4) Cylinder powrotny
(5) Ciśnieniowy zawór regulacyjny
