3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE seria X 3.5 G ł owica monta ż owa Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 154 3.5.6.8 MultiSt ar w rozszerzonym trybie Pick&Place z ograniczon …
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
153
3.5.6.7 MultiStar w trybie mieszanym, z całkowitą rotacją
W tym trybie przetwarzane są podzespoły małe do średnich.
3
Rys. 3.5 - 11 MultiStar - tryb mieszany
K_BE mały podzespół, patrz tabela 3.5 - 1, strona 150
M_BE_1 średniej wielkości element elektroniczny, typ 1 (patrz tabela 3.5 - 1, strona 150)
M_BE_2 średniej wielkości element elektroniczny, typ 2 (patrz tabela 3.5 - 1
, strona 150)
Typ 30, kamera podzespołów, typ 30
Typ 33 stacjonarna kamera podzespołów typu 33
1 ... 8 kolejność pobieranych podzespołów
1 ... 12 kolejność pobieranych podzespołów
3
Sąsiadujące segmenty głowicy CPP nie mogą pobierać podzespołów typu M_BE_2, jeżeli prze-
kątna średniego podzespołu, typ 2 (M_BE_2) jest dłuższa niż 39,8 mm.
Typ 30 Typ 30
Typ 33 Typ 33
K_BE
M_BE_2
M_BE_1
K_BE
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
154
3.5.6.8 MultiStar w rozszerzonym trybie Pick&Place z ograniczoną rotacją
W tym trybie MultiStar może uzbrajać cały zakres podzespołów, od 01005 do 50 mm x 40 mm.
Duży podzespół jest najpierw odbierany, centrowany optycznie i montowany jako pierwszy podze-
spół.
3
Rys. 3.5 - 12 MultiStar - tryb mieszany
K_BE mały podzespół (patrz tabela 3.5 - 1, strona 150)
M_BE_2 średniej wielkości podzespół, typ 2 (patrz tabela 3.5 - 1
, strona 150)
G_BE duży podzespół (patrz tabela 3.5 - 1
, strona 150)
Typ 30 kamera podzespołów, typ 30
Typ 33 stacjonarna kamera podzespołów typu 33
1 ... 8 kolejność pobieranych podzespołów
3
Sąsiadujące segmenty głowicy CPP nie mogą pobierać podzespołów typu M_BE_2 i G_BE, jeżeli
przekątna tych podzespołów jest dłuższa niż 39,8 mm.
Typ 30
K_BE
G_BE
Typ 33
M_BE_2
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.5 Głowica montażowa
155

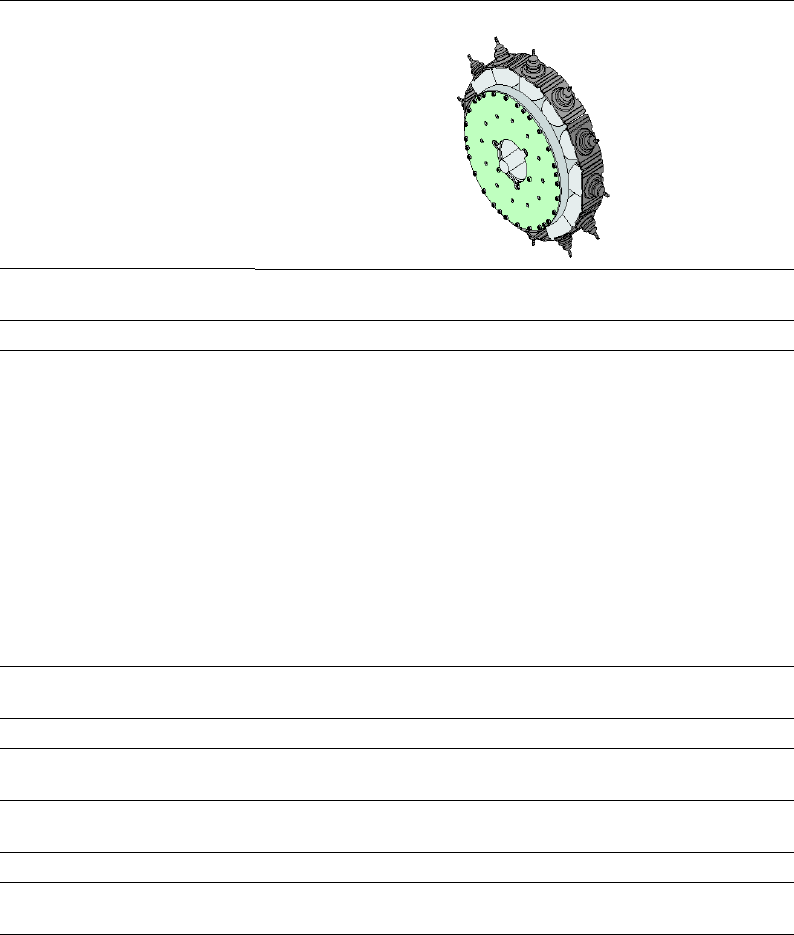

3.5.6.9 Dane techniczne SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
Z kamerą podzespołów typu
30
Z kamerą podzespołów typu
33 (kamera stacjonarna)
Gama podzespołów
*a
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych
standardów klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
01005 mm do 27 mm x 27 mm 0402 do 50 mm x 40 mm
*b
*)b Przy pomiarze wielokrotnym możliwa przekątna wynosząca 69 mm (np. 64 mm x 10 mm).
Specyfikacje podzespołów
maks. wysokość
*c
min. podziałka nóżek
*d
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks. wymiary
maks. masa
*)c Głowica CPP: w niskiej pozycji montażowej (nie jest możliwe zastosowanie stacjonarnej kamery po-
dzespołów).
*)d Głowica CPP: w wysokiej pozycji montażowej
6,0 mm
8,5 mm
0,3 mm
0,15 mm
0,25 mm
*e
0,35 mm
*f
0,14 mm
e
0,20 mm
f
0,4mm x 0,2mm
27 mm x 27 mm
4 g
*)e Przy elementach elektronicznych < 18 mm x 18 mm
*)f Przy elementach elektronicznych ≥ 18 mm x18 mm
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programowalna siła osadza-
nia
1,0 - 10 N 1,0 - 10 N
Typy pipet 20xx, 28xx 20xx, 28xx
Dokładność X/Y
*g
*)g Parametry dokładności zostają udokumentowane w ramach odbioru maszyny i odpowiadają warun-
kom wynikającym z zakresu dostaw i usług SIPLACE.
± 41 µm/3
± 55 µm/4
± 34 µm/3
± 45 µm/4
Dokładność kątowa ± 0,4° / 3
*h
, ± 0,5° / 3
*i
± 0,5° / 4
h
, ± 0,7° / 4
i
*)h Wymiary podzespołów w zakresie od 6 mm x 6 mm do 27 mm x 27 mm.
*)i Wymiary podzespołu mniejszego niż 6 mmx6 mm.
± 0,2° / 3
± 0,3° / 4
Płaszczyzny oświetlenia 5 6
Możliwości ustawienia pozio-
mów oświetlenia
256
5
256
6
