Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.7 Układ transportowy POD
173
3.7.5 Definicja wybrzuszenia płytki obwodu drukowanego
3.7.5.1 Wybrzuszenie płytki drukowanej w trakcie transportu

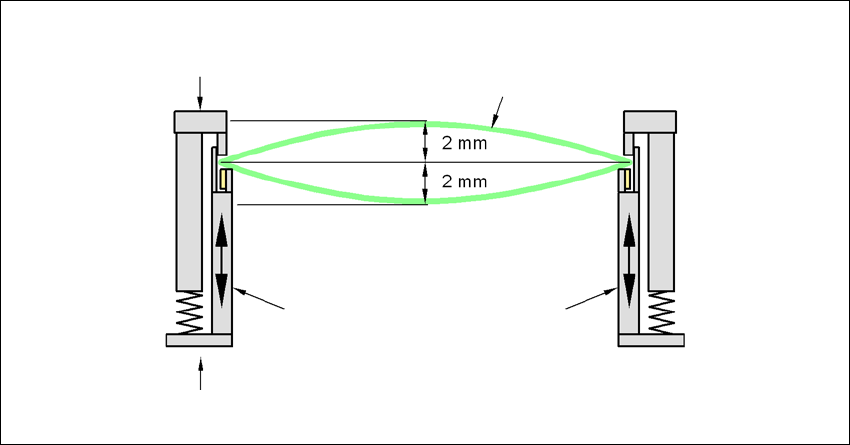

Wybrzuszenie płytki drukowanej poprzecznie względem kierunku transportu maks. 1% przekątnej
płytki, ale nie więcej niż 2 mm
3
Stała krawędź zaciskowa
Ruchome urządzenie zaciskowe
Płytka drukowana
Ścianka transportowa
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.7 Układ transportowy POD Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
174

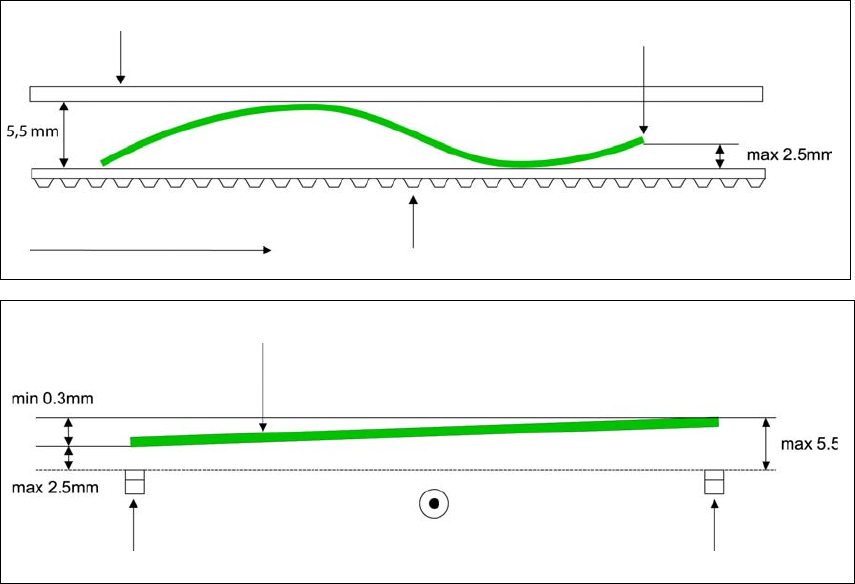

Wybrzuszenie płytki drukowanej w kierunku transportu + grubość płytki < 5,5 mm. Wygięcie
przedniej krawędzi płytki drukowanej maks. 2,5 mm.
3
3
Stała krawędź zaciskowa
Pas transportowy
Kierunek transportu płytek drukowanych
Przednia krawędź płytki drukowanej
Przednia krawędź płytki drukowanej
Lewy pas transportowy
Prawy pas transportowy
Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.7 Układ transportowy POD
175
3.7.5.2 Wybrzuszenie płytki drukowanej w trakcie montażu
Przy wybrzuszeniu rzędu 2 mm mogą wystąpić problemy z ogniskowaniem znaczników lokalnych
i punktów śladowych pośrodku płytki. Ogniskowa kamery cyfrowej wynosi 2 mm. Przy uwzględ-
nieniu wszystkich tolerancji wartość ta zmniejsza się do 1,5 mm. Ponadto pamiętaj, że wybrzusze-
nie zmniejsza wysokość podzespołów.
3
3
Wybrzuszenie płytki drukowanej do dołu maks. 0,5 mm
3
Używaj podparć kołkami magnetycznymi, aby osiągnąć tę wartość.
Ruchome urządzenie zaciskowe
Stała krawędź zaciskowa
Płytka drukowana
Ścianka transportowa
Płytka drukowana
Podparcie koł-
kiem magne-
tycznym
Ruchome urządzenie zaciskowe
Stała krawędź zaciskowa
Ścianka transportowa
0,5 mm
