3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE seria X 3.8 System wizyjny Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 178 3.8.3 Kamera podzespo ł ów st acjonarna P&P , ty p 33, 55 x 45, cyfrowa …
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.8 System wizyjny
177
3.8.2 Kamera podzespołów C&P, typ 30, 27 x 27, cyfrowa
3

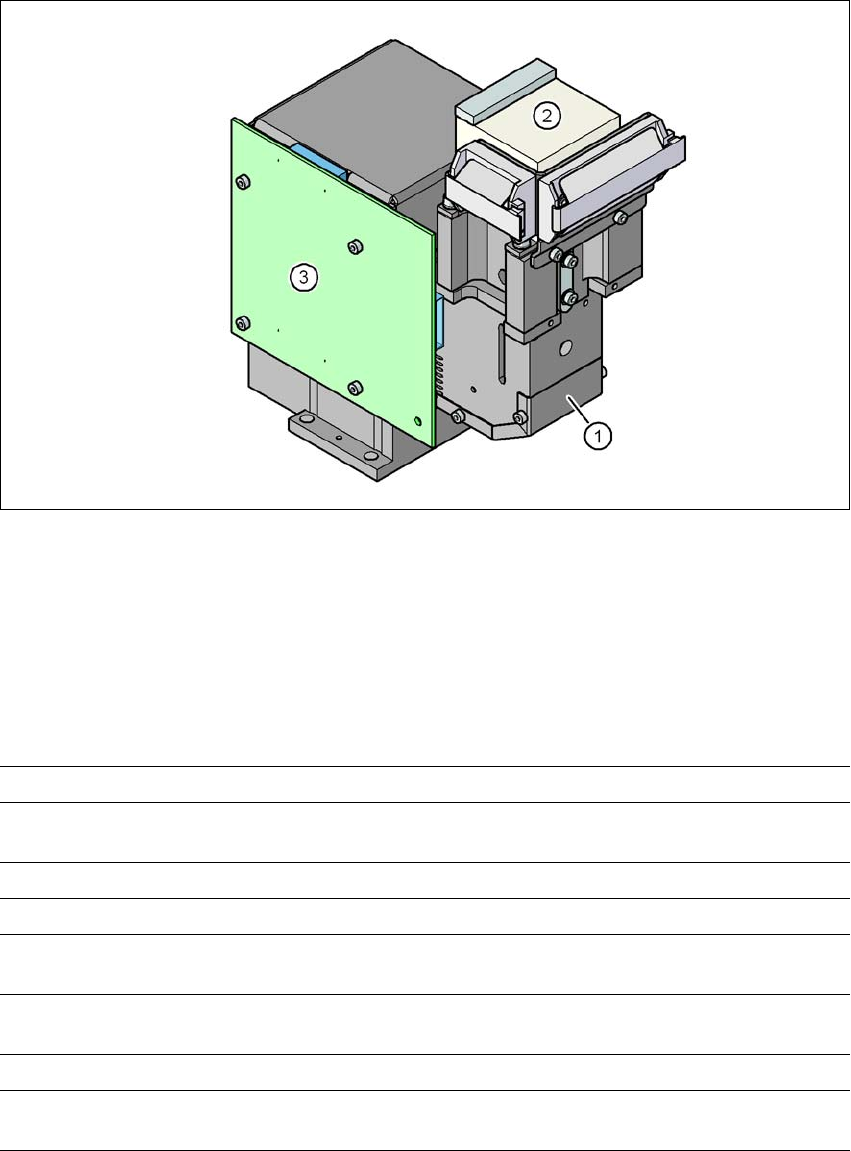

Rys. 3.8 - 1 Kamera podzespołów C&P, typ 30, 27 x 27 cyfrowa
(1) Optyka kamery podzespołów i oświetlenie
(2) Wzmacniacz kamery
(3) Sterownik oświetlenia
3.8.2.1 Dane techniczne
3
Wymiary podzespołu 0,3 mm x 0,3 mm do 27 mm x 27 mm
Gama podzespołów 01005 do 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,25 mm dla elementów elektronicznych < 18 mm x 18 mm
0,35 mm dla elementów elektronicznych 18 mm x 18 mm
Min. średnica kulek 0,14 mm dla elementów elektronicznych < 18 mm x 18 mm
0,2 mm dla elementów elektronicznych 18 mm x 18 mm
Pole widzenia 32 mmx32 mm
Typ oświetlenia Światło padające (5 swobodnie programowalnych płasz-
czyzn)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.8 System wizyjny Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
178
3.8.3 Kamera podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
Nr artykułu 00519902-xx kamera stacjonarna, typu 33
3.8.3.1 Budowa
3

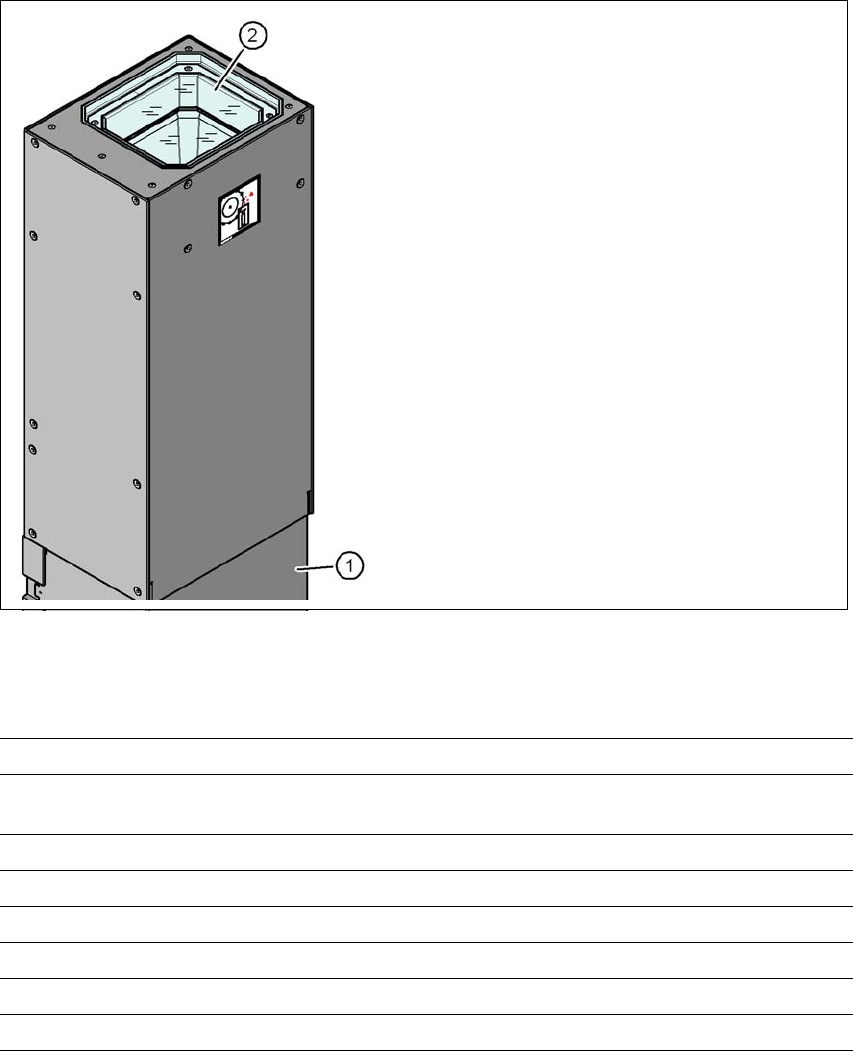

Rys. 3.8 - 2 Budowa stacjonarnej kamery cyfrowej podzespołów P&P, typ 33, 55 x 45
3.8.3.2 Dane techniczne
3
(1) Obudowa kamery ze zintegrowaną ka-
merą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświe-
tlenia i optyki
Wymiary podzespołu 0,5 mm x 0,5 mm do 55 mm x 45 mm
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,35mm
Min. średnica kulek 0,2 mm
Pole widzenia 65 mmx50 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.8 System wizyjny
179
3.8.4 Kamera do płytek drukowanych, typ 34, cyfrowa
3.8.4.1 Budowa
3
Rys. 3.8 - 3 Kamera do płytek drukowanych, typ 34, cyfrowa
(1) Optyka kamery podzespołów i oświetlenie
(2) Wzmacniacz kamery
3.8.4.2 Dane techniczne
3
Znaczniki PD Do 3 (układy pojedyncze i użytki wielokrotne),
do 6 z opcją "Długie PD" (opcjonalne znaczniki są wyprowadza-
ne przed optymalizacją).
Znaczniki lokalne Do 2 na PD (mogą być różnego typu)
Pamięć bibliotek Do 255 typów znaczników dla każdego pojedynczego układu
Przetwarzanie obrazu Metoda wykrywania krawędzi (Singular Feature) na podstawie
poziomu szarości
Typ oświetlenia Światło padające (3 swobodnie programowalne płaszczyzny)
Czas rozpoznawania na
znacznik/zły znacznik
20 ms - 200 ms
Pole widzenia 5,78 mmx5,78 mm
Odległość płaszczyzny ogni-
skowania
28mm
