3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
182
Całkowita wysokość pasów blistrowych zależy od szerokości pasa i nie może przekraczać nastę-
pujących wartości maksymalnych:
W przypadku pasów papierowych 8 mm grubość papieru nie może przekraczać 1,6 mm. Długość
kieszeni na podzespoły w kierunku transportu pasa nie może przekraczać 51 mm.
3.9.1.2 Średnica rolki pasa
Średnica rolki pasa dla wszystkich modułów podajnikowych może wynosić do 19" (483 mm). Ze-
stawienie maksymalnych średnic rolek pasa w zależności od wysokości transporterów płytek dru-
kowanych znajduje się w rozdziale 3.10.8.2
, strona 223.
3.9.1.3 Ręczne zdejmowanie nieodebranych kondensatorów tantalowych przez operatora
Aby kondensatory tantalowe w razie błędów w pobieraniu nie spowodowały zapalenia się mate-
riału pasa podczas jego cięcia, interfejs użytkownika został rozszerzony o opcję "W razie błędu
odbioru natychmiast zatrzymaj". W tym celu opcja ta musi być uaktywniona w SIPLACE Pro. W
automacie montażowym nieodebrany podzespół jest jednokrotnie taktowany a następnie pozo-
staje w pasie gotowy do pobrania. Ścieżka jest nieaktywna, operator zostaje poinformowany za
pomocą komunikatu o błędzie, aby zdjąć podzespół tantalowy z taśmy. Jeżeli istnieje ścieżka za-
stępcza, maszyna kontynuuje uzbrajanie. Operator ma natomiast możliwość zatrzymania auto-
matu i usunięcia podzespołu tantalowego. Jeżeli nie ma ścieżki zastępczej i nie jest możliwe
uzbrajanie innymi podzespołami, automat pozostaje zatrzymany. Także w tym miejscu operator
może wyjąć podzespół tantalowy i skwitować błąd. Po restarcie automatu przez operatora uzbra-
janie jest kontynuowane a podzespoły są pobierane ze zwolnionej ścieżki.
3
Szerokość pasa Całkowita wysokość pasów blistrowych
4mm maks. 1,1 mm
8mm maks. 3,5 mm
12mm maks. 6,5 mm
16 mm i więcej maks. 25 mm
WSKAZÓWKA
Ta funkcja programowa jest bardzo użyteczna także przy uzbrajaniu drogimi podzespołami.
Przestrzegać również wskazówek bezpieczeństwa dla kondensatorów na bazie proszku metalo-
wego (patrz rozdział 2.5.3
, strona 72).
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Moduły podajnikowe X do serii SIPLACE X
183
3.9.1.4 Geometria modułu podajnika pasa w serii SIPLACE X
Generalnie moduły podajnika pasa serii X mają długość ok. 587 mm i wysokość ok. 200 mm. Sze-
rokość i liczba stanowisk, które zajmują na stole na podzespoły, są podane w poniższej tabeli.
3
Maksymalna wysokość krawędzi zakłócających powyżej górnej krawędzi kieszeni pasa wynosi
3 mm. Ponieważ moduły podajnikowe nie mają wystających klapek a na dodatek są trwale zamo-
cowane do stołu na podzespoły, niebezpieczeństwo kolizji głowicy jest zredukowane do minimum.
Moduły
doprowadzania pasa
SIPLACE
Szerokość modułu
podajnikowego w milimetrach
Liczba zajętych stanowisk
modułu podajnikowego na
stole na podzespoły
4 mm X 10,8 1
SmartFeeder 2x8 mm X 22,6 2
SmartFeeder 8 mm X 10,8 1
SmartFeeder 12 mm X 22,6 2
SmartFeeder 16 mm X 22,6 2
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
184
3.9.1.5 Konstrukcja modułu podajnika pasa serii SIPLACE X
Oba poniższe rysunki przedstawiają konstrukcję modułów podajników pasów do serii X na przy-
kładzie modułu podajnika pasa X 8 mm.
3

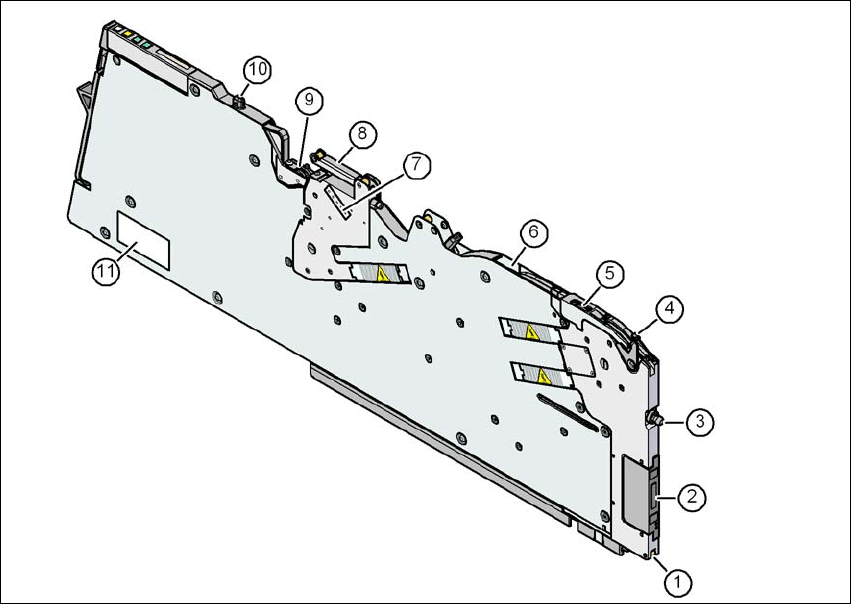

Rys. 3.9 - 1 Moduł podajnika pasa 8x8 mm X
(1) Rolka ryglująca (zapadka ryglująca stołu na podzespoły rygluje moduł podajnikowy z rolką
ryglującą w jego pozycji końcowej.)
(2) EDIF (Złącze zasilania i danych)
(3) Kołek ustalający "przód"
(4) Dźwignia do podnoszenia okienka odbiorczego do nawlekania i wyjmowania pasa
(5) Okienko pobrania
(6) Otwór wylotowy kanału pasa
(7) Ustawianie naprężenia folii kryjącej
(8) Kołyska folii kryjącej
(9) Kółka podbijające folię kryjącą
(10) Kołek centrujący "z tyłu"
(11) Tabliczka znamionowa
