Instrukcja eksploatacji SIPLACE seria X 1 Wprowadzenie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 1.1 Przegl ą d elementów maszyny 19 Do przetwarzania podzespo ł ów m o ż e by ć u ż yty jeden z trzech wariantów u…
1 Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
1.1 Przegląd elementów maszyny Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
18
1.1 Przegląd elementów maszyny
1.1.1 SIPLACE X4i S
1

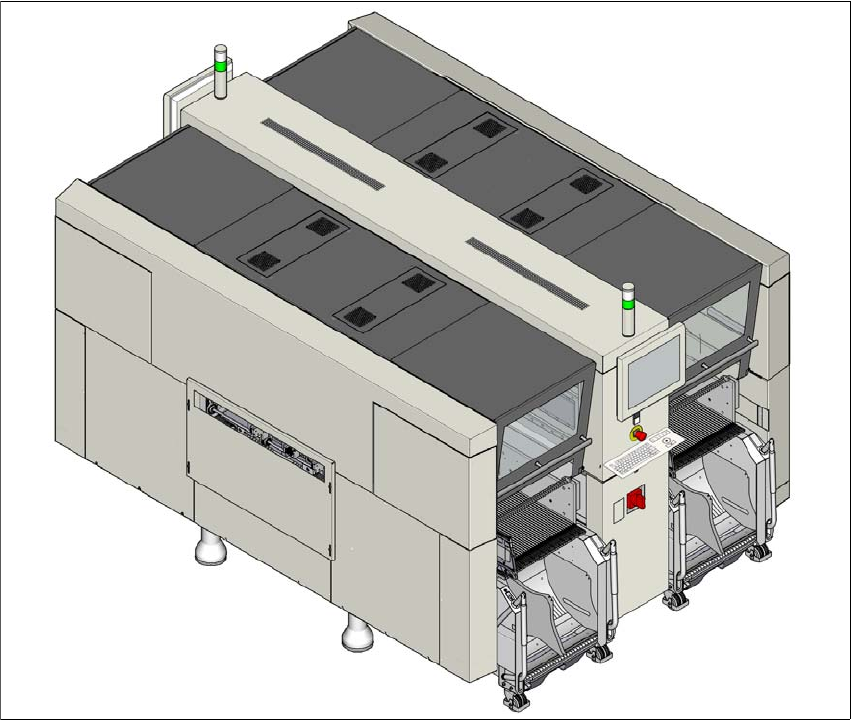

Rys. 1.1 - 1 Automat montażowy SIPLACE X4i S
Automat montażowy SIPLACE X4i S wyróżnia się
–najwyższą precyzją,
– inteligentą optymalizacją wydajności,
– inteligentnymi strategiami zbrojenia,
–wydajnością montażową sięgająca do etapu technologicznego High-End
Instrukcja eksploatacji SIPLACE seria X 1 Wprowadzenie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 1.1 Przegląd elementów maszyny
19
Do przetwarzania podzespołów może być użyty jeden z trzech wariantów uzbrajania:
– metoda Collect&Place,
– metoda Pick&Place oraz
– kombinacja metod Collect&Place i Pick&Place (tryb mieszany).
Automat montażowy SIPLACE X4i S posiada cztery portale. Oba portale w obszarze montażu 1
i oba portale w obszarze montażu 2 skierowane są do wewnątrz.
Głowice montażowe można niezależnie od siebie pozycjonować w kierunku X i Y w sposób szybki
i precyzyjny za pomocą silników liniowych.
Automat montażowy SIPLACE X4i S posiada dwa obszary montażu, jeden układ transportu po-
jedynczego albo jeden układ transportu podwójnego. Przy układzie transportu podwójnego
można jednocześnie uzbrajać dwie płytki drukowane.
Do przygotowania podzespołów dostępne są cztery stanowiska, które za pomocą wózka na po-
dzespoły mogą zostać uzbrojone na maks. 40 śladach. Na stanowiskach 2/3 lub 1/4 można skon-
figurować pozycje stołu w obszarze montażu w pozycji wewnętrznej i zewnętrznej.
1.1.1.1 Przegląd konfiguracji głowic montażowych
1
CPP_H = Multistar CPP w wysokiej pozycji montażowej
CPP_L = Multistar CPP w niskiej pozycji montażowej
Strefa uzbrajania 1 Strefa uzbrajania 2
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP_L/CPP_L
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
1 Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
1.1 Przegląd elementów maszyny Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
20
1.1.2 SIPLACE X4 S
1
Rys. 1.1 - 2 Automat montażowy SIPLACE X4 S
Automat montażowy SIPLACE X4 S wyróżnia się
–najwyższą precyzją,
– inteligentą optymalizacją wydajności,
– inteligentnymi strategiami zbrojenia,
–wydajnością montażową sięgająca do etapu technologicznego High-End.
