Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Modu ł y podajnikowe X do serii SIPLACE X 193 3.9.2.8 Modu ł podajnika p asa 32 mm X 3 Rys. 3.9…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
192
3.9.2.7 Moduł podajnika pasa 24 mm X
3
Rys. 3.9 - 9 Moduł podajnika pasa 24 mm X
3
3
3
Moduł podajnika pasa 24 mm X Nr art. 00141273-xx
Moduł podajnika pasa 24 mm X z czujnikiem splotu Nr art. 00141293-xx
Szerokość 34,4mm
Wykorzystane stanowiska modułów podajnikowych 3
Skok transportera od 4 mm do 32 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Moduły podajnikowe X do serii SIPLACE X
193
3.9.2.8 Moduł podajnika pasa 32 mm X
3

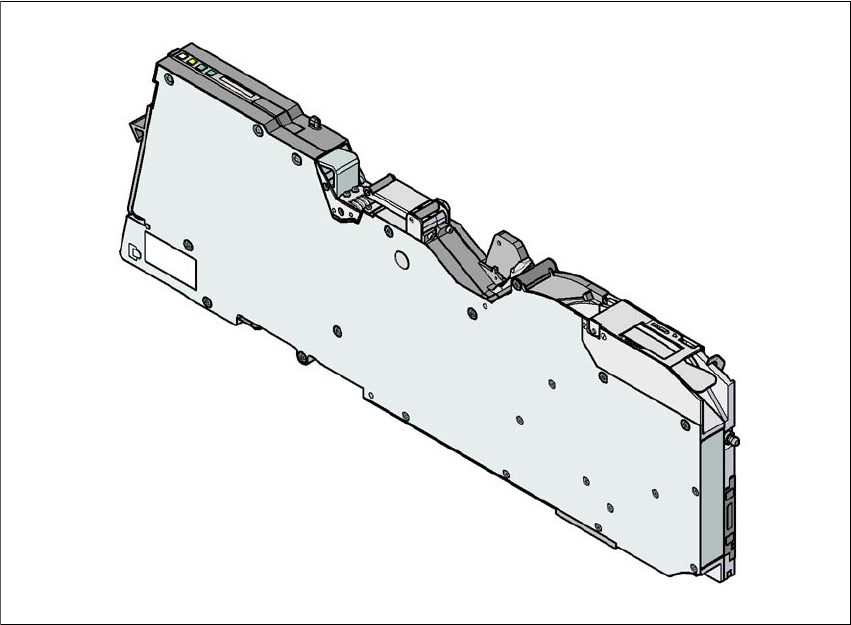

Rys. 3.9 - 10 Moduł podajnika pasa 32 mm X
3
3
Moduł podajnika pasa 32 mm X Nr art. 00141274-xx
Moduł podajnika pasa 32 mm X z czujnikiem splotu Nr art. 00141294-xx
Szerokość 46,2mm
Wykorzystane stanowiska modułów podajnikowych 4
Skok transportera od 4 mm do 40 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
194
3.9.2.9 Moduł podajnika pasa 44 mm X
3
Rys. 3.9 - 11 Moduł podajnika pasa 44 mm X
3
3
3
3
Moduł podajnika pasa 44 mm X Nr art. 00141275-xx
Moduł podajnika pasa 44 mm X z czujnikiem splotu Nr art. 00141295-xx
Szerokość 58,0
Wykorzystane stanowiska modułów podajnikowych 5
Skok transportera od 4 mm do 52 mm ze skokiem 4 mm
Czas wymiany pasa < 45 s
Czas wymiany wstępnie uzbrojonego modułu podaj-
nikowego w automacie
≤ 8 s
