Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Moduły podajnikowe X do serii SIPLACE X
207
3.9.6 Interfejs zasilania i danych (EDIF) do modułów podajnikowych X
Nr kat. 00141247-xx Interfejs zasilania i danych do modułu podajnikowego X
3
Rys. 3.9 - 20 Złącze zasilania i danych do modułów podajnikowych X
(1) Przycisk zwalniający do zwalniania zapadki ryglującej
(2) Panel obsługowy
(3) Kabel sygnałowy
(4) Kabel energetyczny
(5) Obudowa elektroniki
(6) Rozkładane nóżki
(7) Profil Omega do prowadzenia modułów podajnikowych
(8) Zapadka ryglująca
(9) Otwór do zamocowania przedniego kołka ustalającego modułu podajnikowego
(10) Podstawa
(11) Uchwyt rolek taśmy
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
208
3.9.6.1 Opis
Za pomocą złącza zasilania i danych moduły podajnikowe X można eksploatować także poza au-
tomatem i stanowiskiem wstępnego uzbrajania. Interfejs składa się z ramki aluminiowej o profilu
Omega-Profil (poz. 7 na rys. 3.9 - 18
, strona 205) do mocowania i prowadzenia modułów podaj-
nikowych. Prowadnice ślizgowe modułu podajnikowego nakłada się na profil Omega, jak w przy-
padku wózka na podzespoły X i przesuwa się do przodu, aż przedni kołek centrujący modułu
podajnikowego zagłębi się całkowicie w otworze mocującym (poz. 9 na rys. 3.9 - 18
, strona 205).
Zapadka ryglująca (poz. 8 na rys. 3.9 - 18
, strona 205) blokuje moduł podajnikowy w tym położe-
niu. W celu wyjęcia modułu podajnikowego należy po prostu nacisnąć przycisk odblokowujący
(poz. 1 na rys.
3.9 - 18
, strona 205). Zapadka ryglująca (poz. 8 na rys. 3.9 - 18, strona 205) zostaje naciśnięta w
dół i zwalnia moduł podajnikowy. Rozkładane nóżki (poz. 6 na rys. 3.9 - 18
, strona 205) stabilizują
położenie interfejsu zasilania i danych, zwłaszcza przy szerokich modułach podajnikowych.
Obudowa układu elektronicznego (poz. 5 na rys. 3.9 - 18
, strona 205) mieści elektroniczny układ
sterowniczy interfejsu zasilania i danych. Pole obsługi (poz. 2 na rys. 3.9 - 18
, strona 205) składa
się z przycisku start i stop oraz dwóch diod LED dla wskazań stanu. Komunikacja z PC odbywa
się przez przewód danych (poz. 3 na rys. 3.9 - 18
, strona 205). Przewód zasilania prądowego
(poz. 4 na rys. 3.9 - 18
, strona 205) jest podłączany do dostarczonego przyłącza prądowego.
3.9.6.2 Zastosowanie
Złącze zasilania i danych służy do sprawdzania, utrzymania i napraw modułów podajnikowych X.
Ponadto może być wykorzystane do wstępnego uzbrajania w produkcji płytek drukowanych. In-
terfejs zasilania i danych jest mocowany w tym celu na płytce podstawy (poz. 10 na rys. 3.9 - 20
,
strona 207
). Na płytce podstawy mocowany jest również uchwyt rolek taśmy (poz. 11 na rys. 3.9
- 20, strona 207). Przy włożonym pasie do podzespołów można sprawdzić lub na nowo zdefinio-
wać skok, pozycję odbioru i prędkość transportu. Szczegółowa instrukcja obsługi opisuje sposób
obsługiwania złącza i serwisowania go.
3.9.6.3 Zakres dostawy
– Single Slot EDIF
– Zasilacz sieciowy, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
–Płyta podstawy z ramieniem rolek taśmy
– Instrukcja obsługi
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Moduły podajnikowe X do serii SIPLACE X
209
3.9.7 Uchwyt do magazynków powierzchniowych wózka na podzespoły automatu
SIPLACE serii X
Nr kat. 00141285-xx Uchwyt do magazynków powierzchniowych serii X
3

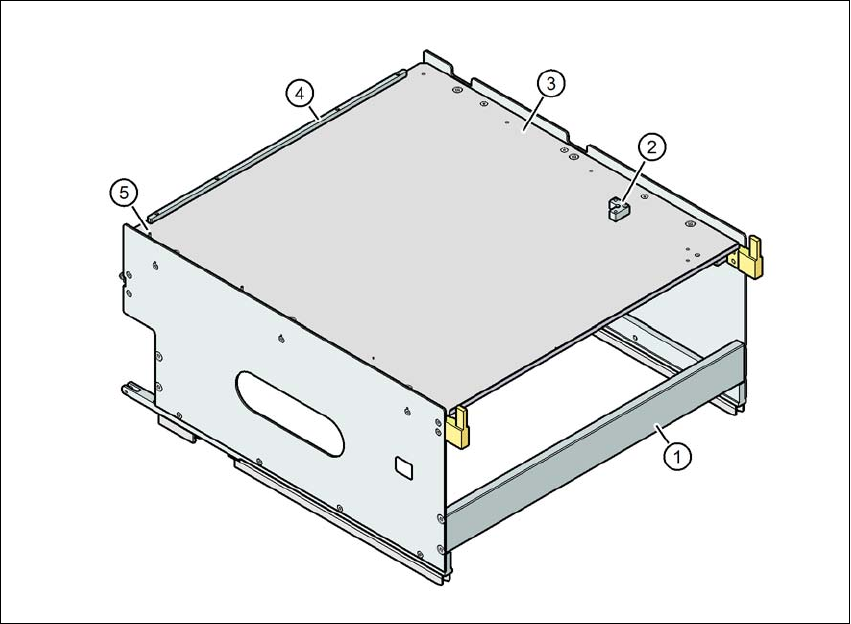

Rys. 3.9 - 21 Uchwyt do magazynków Waffle-Pack
(1) Uchwyt do magazynków powierzchniowych serii SIPLACE X
(2) Kątownik do 2. magazynku powierzchniowego JEDEC
(3) Podstawa magazynka powierzchniowego
(4) Listwy oporowe do magazynku powierzchniowego JEDEC
(5) Kołek pasowany - punkt zerowy magazynku powierzchniowego JEDEC
3
Nakładane indywidualnie magazynki powierzchniowe JEDEC lub magazynki Waffle Pack mogą
być mocowane magnesami do podstawy magazynków powierzchniowych. Jeśli w jednej maszy-
nie mają zostać umieszczone dwie tace matrycy JEDEC, należy je zamocować, używając tej sa-
mej blokady i prętów montażowych, co w uchwytach tacy matrycy MTC.
Części: Nr kat.:
Magnes 00316593-xx
Listwa blokująca i trzymająca do magazynku JEDEC 00372615-xx
