3.9.7 Uchwyt do magazynków powierzchniowych wózka na podzespoły automatu
SIPLACE serii X
Nr kat. 00141285-xx Uchwyt do magazynków powierzchniowych serii X
3
Rys. 3.9 - 21 Uchwyt do magazynków Waffle-Pack
(1) Uchwyt do magazynków powierzchniowych serii SIPLACE X
(2) Kątownik do 2. magazynku powierzchniowego JEDEC
(3) Podstawa magazynka powierzchniowego
(4) Listwy oporowe do magazynku powierzchniowego JEDEC
(5) Kołek pasowany - punkt zerowy magazynku powierzchniowego JEDEC
3
Nakładane indywidualnie magazynki powierzchniowe JEDEC lub magazynki Waffle Pack mogą
być mocowane magnesami do podstawy magazynków powierzchniowych. Jeśli w jednej maszy-
nie mają zostać umieszczone dwie tace matrycy JEDEC, należy je zamocować, używając tej sa-
mej blokady i prętów montażowych, co w uchwytach tacy matrycy MTC.
Części: Nr kat.:
Magnes 00316593-xx
Listwa blokująca i trzymająca do magazynku JEDEC 00372615-xx
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
210
3.9.7.1 Dane techniczne
3
3.9.7.2 Liczba magazynków powierzchniowych na stanowisko i automat
3.9.7.3 Zakładanie uchwytu magazynku powierzchniowego na wózku na podzespoły serii
X
Przednią prowadnicę ślizgową (poz. 1 na rys. 3.9 - 22211) uchwytu włożyć w element ułatwia-
jący wprowadzanie (poz. 6 na rys. 3.9 - 22, strona 211).
Przesunąć uchwyt wzdłuż profili prowadzących (poz. 7 na rys. 3.9 - 22, strona 211) do
przodu. Uchwyt przesuwa się wraz z przednimi (poz. 1) i tylnymi prowadnicami ślizgowymi
(poz. 2 na rys. 3.9 - 22, strona 211) na profilach prowadzących.
Przesunąć uchwyt dalej, aż oba kołki ustalające znikną "z przodu" (poz. 4 na rys. 3.9 - 22,
strona 211) w otworach centrujących (poz. 10 na rys. 3.9 - 22, strona 211).
Należy przy tym zwracać uwagę na oba kołki ustalające "z tyłu" (poz. 3 na rys. 3.9 - 22, strona
211) uchwytu. Muszą one bezproblemowo wsuwać się w wyżłobienia (poz. 8 na rys. 3.9 - 22,
strona 211) listwy centrującej.
W pozycji oporowej modułu doprowadzającego zapadka ryglująca (poz. 9 na rys. 3.9 - 22,
strona 211) blokuje się w rolkach ryglujących (poz. 5) uchwytu.
Uchwyt tacy matrycy można zablokować i odblokować z interfejsu użytkownika. Oznacza to, że
uchwyt można łatwo zmienić podczas umieszczania bez przerywania.
Wymiary gabarytowe D x S x W 429 mm x 376 mm x 200 mm
Konfiguracja stanowisk na stole na podzespoły 32 stanowiska
*a
*)a Na pozostałych 8 stanowiskach można umieszczać moduły podajnikowe X. W razie zastosowania listwy
ryglująco-ustalającej zmniejsza się jednak do 6 liczba dostępnych stanowisk ze względu na wystawanie na
boki dźwigni ustalających.
Możliwość ustawienia na automatach serii X Stanowiska 2 i 4
Gama głowic montażowych TwinStar, CPP
*b
*)b Dozwolone tylko w wysokiej pozycji montażowej (CPP_H).
WSKAZÓWKA
Ważne informacje
Maksymalna wysokość podzespołu na uchwycie do magazynków powierzchniowych
jest uzależniona od maksymalnej wysokości podzespołu zastosowanej głowicy monta-
żowej. Przy stosowaniu magazynków powierzchniowych należy pamiętać, że nie mogą
leżeć nad wysokością odbierania standardowego przenośnika.
Automat montażowy Stanowisko 2 Stanowisko 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.9 Moduły podajnikowe X do serii SIPLACE X
211
3
3

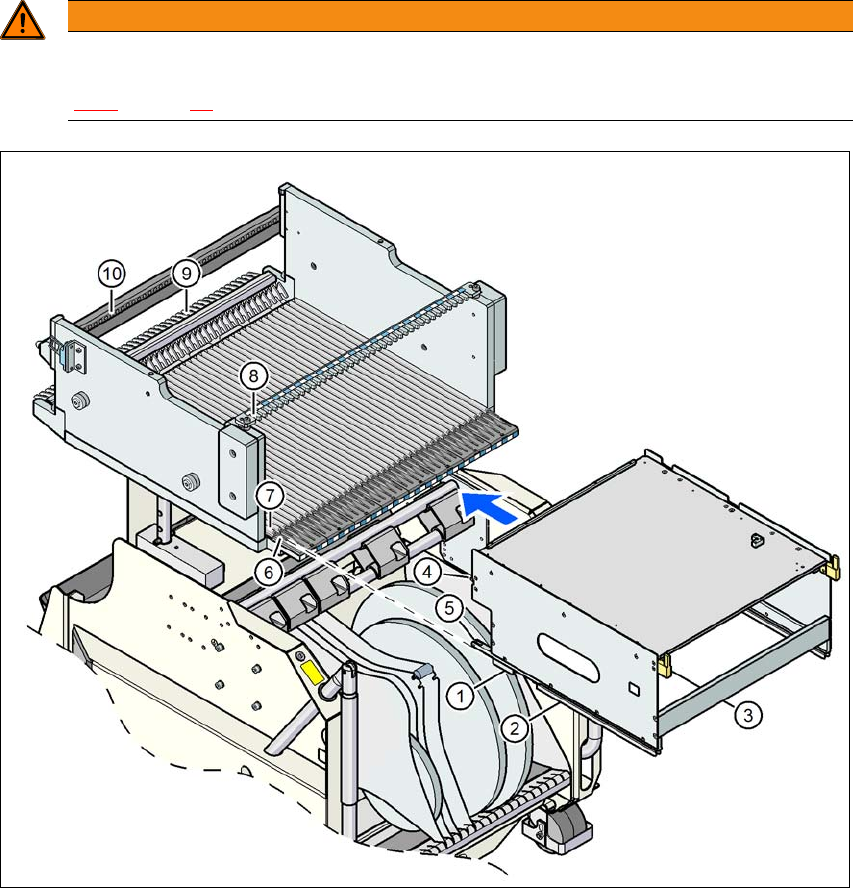

Rys. 3.9 - 22 Stosowanie uchwytu do magazynków powierzchniowych do wózka na podzespoły serii SIPLACE X
OSTRZEŻENIE
Obłożenie stanowisk!
Przestrzegaj zasad bezpieczeństwa dotyczących konfigurowania stanowisk w punkcie
2.6.6
, strona 94.
(1) Przednia prowadnica ślizgowa (6) Element ułatwiający wprowadzanie
(2) Tylna prowadnica ślizgowa (7) Szyna ślizgowa (profil Omega)
(3) Kołek centrujący "z tyłu" (8) Wyżłobienie w listwie centrującej na kołek
ustalający "tył"
(4) Kołek ustalający "przód" (9) Zapadki ryglujące
(5) Rolka ryglująca (10) Otwory ustalające na stole na podzespoły na
kołek ustalający "przód"
