3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE seria X 3.10 Wózek na podzespo ł y Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 218 3.10.5 Wymiary gabarytowe wózka na podzespo ł y , SIPL ACE seria X 3…
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespoły
217
3.10.4 Znaczniki na wózku na podzespoły z serii SIPLACE X
3

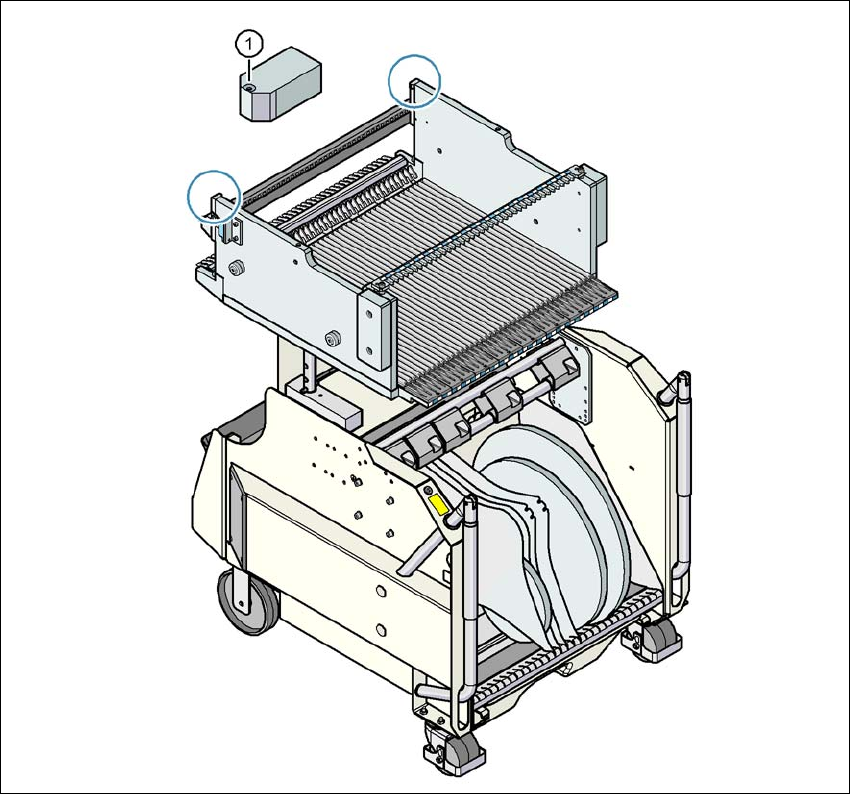

Rys. 3.10 - 4 Znaczniki na wózku na podzespoły z serii SIPLACE X
(1) Znaczniki na wózku na podzespoły
Po zadokowaniu wózka na podzespoły z serii SIPLACE X maszyna wymierza znaczniki des
wózka na podzespoły.
W przypadku podzespołów o długości krawędzi mniejszej niż 0,5 mm, czyli podzespołów 0402 i
mniejszych, przed odbiorem pierwszego podzespołu wyznaczane jest położenie podzespołu z
kieszenią pasa.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.10 Wózek na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
218
3.10.5 Wymiary gabarytowe wózka na podzespoły, SIPLACE seria X
3
Rys. 3.10 - 5 Wymiary gabarytowe wózka na podzespoły, SIPLACE seria X, wszystkie wymiary w milimetrach
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespoły
219
3.10.6 Stół na podzespoły SIPLACE seria X
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie (poz. 1 na rys.
3.10 - 6
). Moduł podajnikowy przesuwa się przy wsuwaniu po profilu prowadnicy na przedniej
(poz. 12 i 13 na rys. 3.9 - 2
, strona 185) prowadnicy ślizgowej (poz. 2 na rys. 3.10 - 6) do listwy
oporowej (poz. 4 na rys. 3.10 - 6
). W otwór centrujący (poz. 5 na rys. 3.10 - 6) na listwie oporowej
wsuwa się kołek centrujący "z przodu" (poz. 4 na rys. 3.9 - 1
, strona 184) modułu podajnikowego
X. Jednocześnie zapadka ryglująca (poz. 1 na rys. 3.10 - 7
, strona 220) zatrzaskuje się w rolce
blokującej stołu na podzespoły (poz. 1 na rys. 3.9 - 1
, strona 184) modułu podajnikowego. Kołek
centrujący "z tyłu" (poz. 12 na rys. 3.9 - 1
, strona 184) na górnej stronie modułu podajnikowego
wchodzi w wycięcie (poz. 3 na rys. 3.10 - 6
).
3

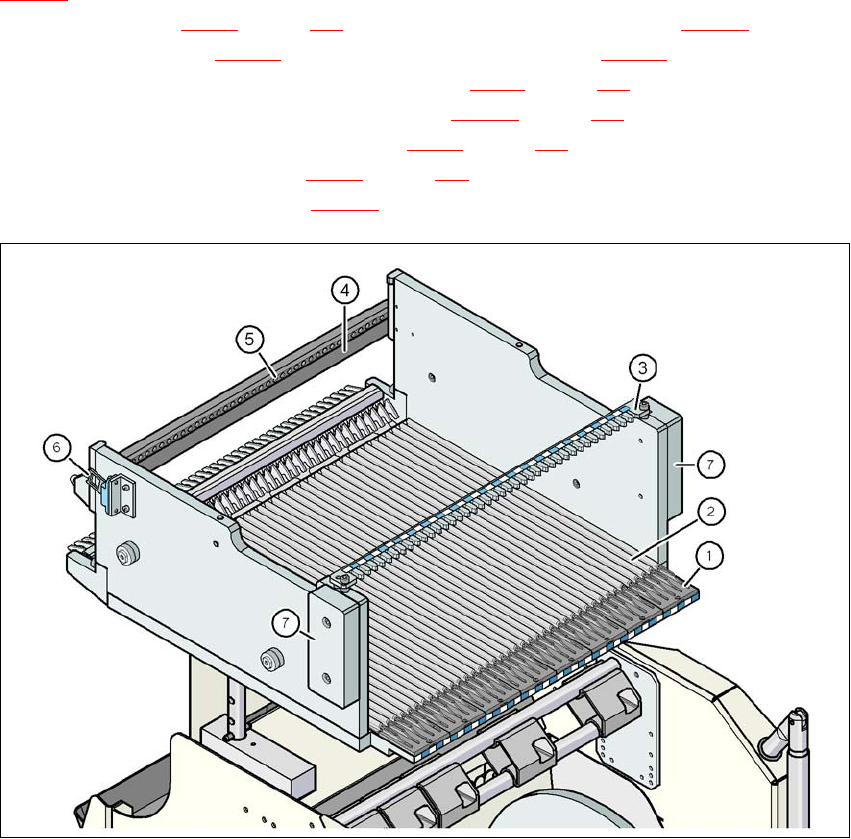

Rys. 3.10 - 6 Stół na podzespoły, SIPLACE seria X, widok od tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (profil)
(3) Listwa centrująca na kołek ustalający "tył" do modułów podajnikowych X
(4) Listwa ograniczająca
(5) Otwory ustalające
(6) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(7) Zabezpieczenie przed włożeniem rąk
