Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespo ł y 223 3.10.8.2 Maksymalna ś rednica rolki p asa w zale ż no ś ci od wysoko…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.10 Wózek na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
222
3.10.8 Pojemnik pasa SIPLACE seria X
3.10.8.1 Opis
Pojemnik na pasy może pomieścić szpule o średnicy do 19" (483 mm). Montaż przegródek bla-
szanych jest opisany w rozdziale 5.9.5
strona 304.
3
Rys. 3.10 - 9 Wózek na podzespoły, SIPLACE seria X, z pojemnikiem na pasy
(1) Wózek na podzespoły
(2) Pozycja osi wtykowych
(3) Pojemnik na taśmę odpadową
(4) Pojemnik na taśmę
(5) Blacha rozdzielcza
(6) Oś wtykana (powiększona)
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespoły
223
3.10.8.2 Maksymalna średnica rolki pasa w zależności od wysokości transportera płytek
drukowanych
3
3
3.10.9 Ześlizg do odpadów pasa
3

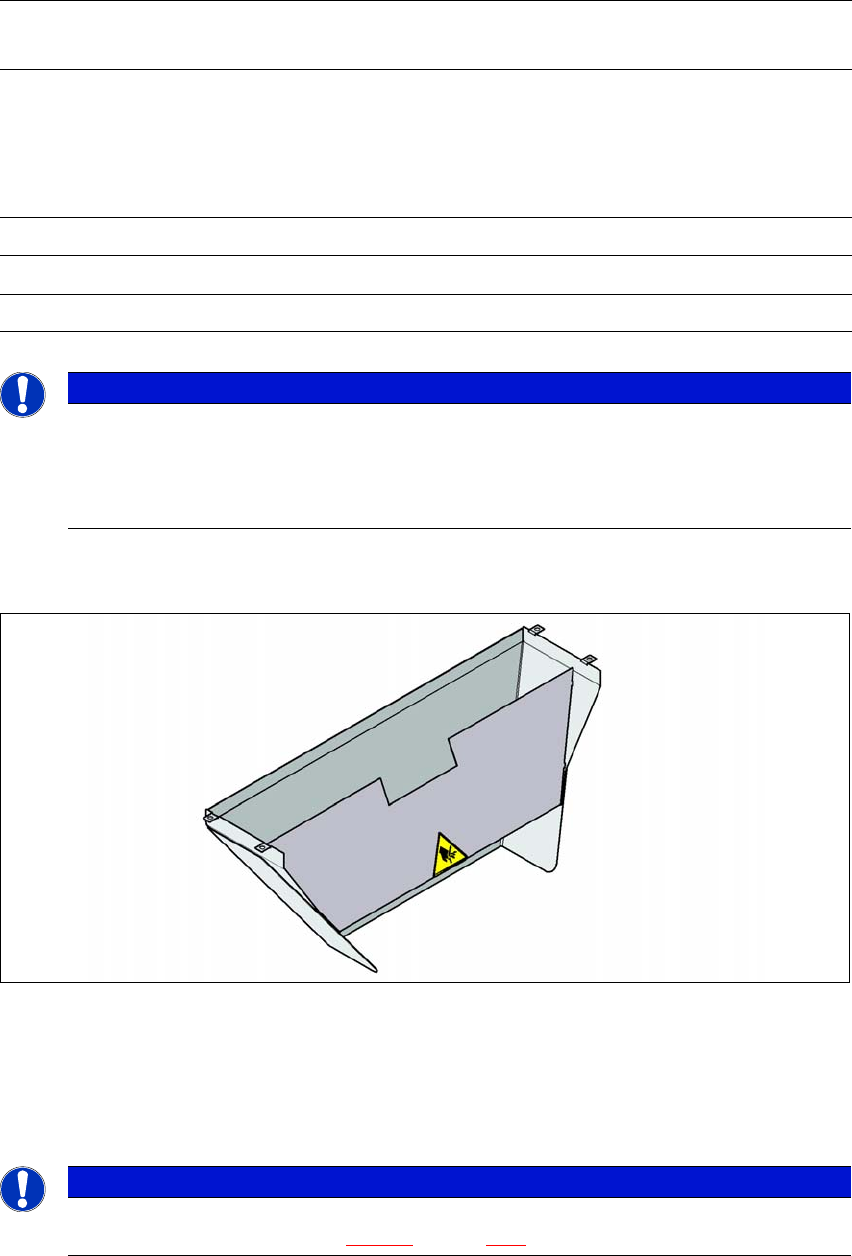

Rys. 3.10 - 10 Ześlizg do odpadów pasa do wciągu wózka na podzespoły
Zależnie od wysokości transportera płytek drukowanych długość ześlizgu do odpadów pasa
można ustawić tak, aby skrawki pasa były odprowadzane bezpośrednio do pojemnika na pasy od-
padowe des wózka na podzespoły.
3
Bez uchwytu do
dodatkowej rolki pasa
Z uchwytem do dodatkowej rolki pasa
Wysokość
transportera płytek
drukowanych
wózka na
podzespoły
Średnica rolki pasa Średnica rolki pasa
bez osi wtykanej z osią wtykaną
900mm 19" 17" 15"
930mm 19" 19" 17"
950mm 19" 19" 19"
WSKAZÓWKA
Zastosowanie osi wtykanych
Do wózka na podzespoły serii X nie są z reguły potrzebne osie wtykane.
Zastosuj osie wtykowe, jeżeli komunikat o błędzie "Przekroczony limit czasu" na mo-
dule podajnikowym X częściej występuje.
WSKAZÓWKA
Ześlizg do odpadów taśmy dla serii X można zainstalować tylko na wciągu wózka na po-
dzespoły dla serii X (patrz rys. 5.15 - 3
, strona 329).
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.10 Wózek na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
224
3.10.10 Kanał prowadzący do pustych pasów na zespole wciągu wózka na podze-
społy
W wersji standardowej kanał prowadzący do pustych pasów może doprowadzać pasy o wysoko-
ści kieszeni maks. 8 mm do pneumatycznego urządzenia do cięcia pasów.
3

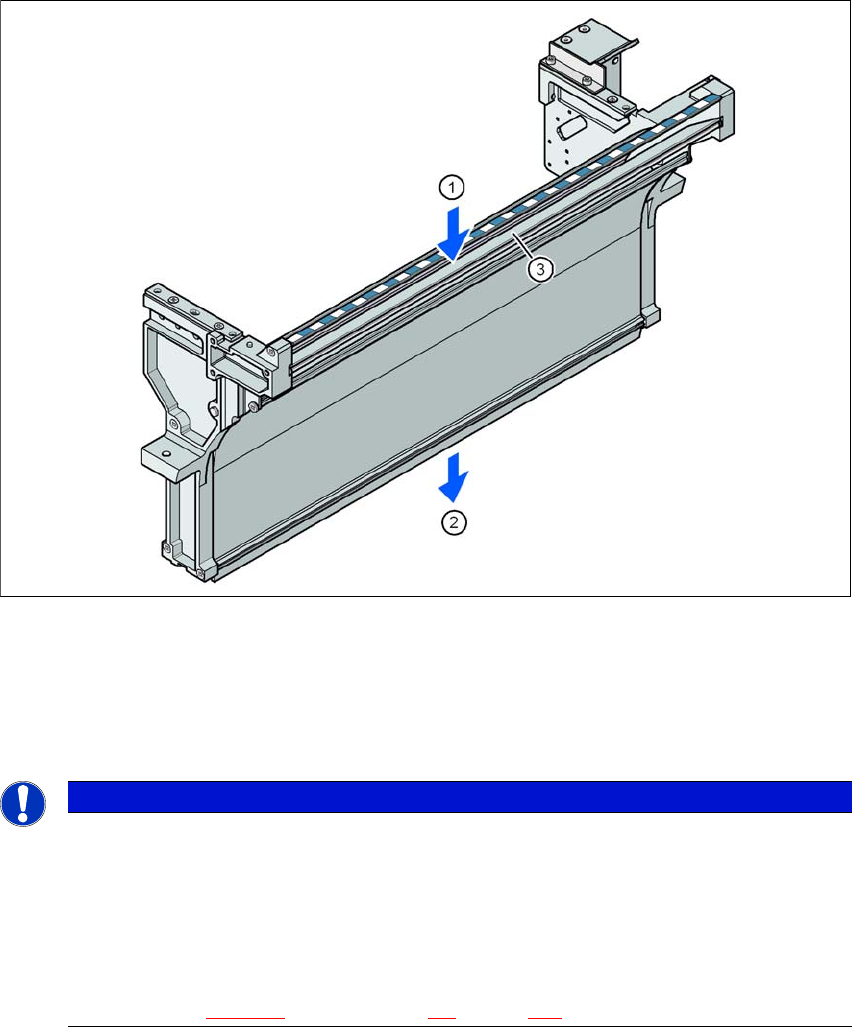

Rys. 3.10 - 11 Kanał prowadzący do pustych pasów na zespole wciągowym wózka na podzespoły serii SIPLACE X
(1) Szczelina wlotowa do pustych pasów
(2) Szczelina wylotowa do pustych pasów nad pneumatycznym urządzeniem do cięcia pasów
(3) Blacha rozdzielcza do pasów < 8 mm, do pasów > 8 mm z możliwością zdemontowania
3
WSKAZÓWKA
Niebezpieczeństwo zatoru!
W przypadku modułów podajnikowych z niskimi kieszeniami obok modułów podajniko-
wych z wysokimi kieszeniami istnieje niebezpieczeństwo zatoru pustych pasów.
Nie ustawiaj modułów podajnikowych z niskimi kieszeniami bezpośrednio obok mo-
dułów podajnikowych z wysokimi kieszeniami.
W przypadku kieszeni pasa wyższych niż 12 mm można wyjąć przegródkę blaszaną
(poz. 3 na rys. 3.10 - 11
) (patrz rozdział 4.5, strona 266).
